El subensamblaje MuroSonido inserta vínculos y formas para crear un muro de sonido basándose en el plano estándar del Caltrans B15-1.
Debe comprobar que las dimensiones utilizadas coinciden con su interpretación del plano estándar.

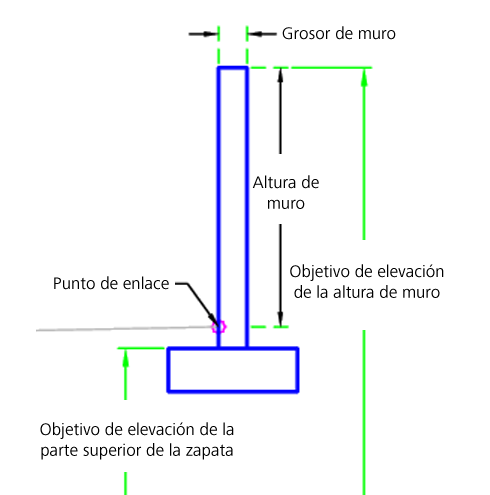

Zapata aislada:

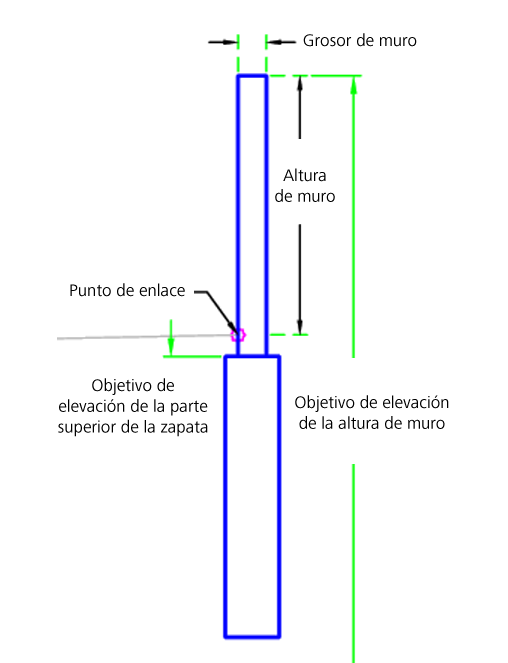

Zapata corrida:
Enlace
El punto de enlace se encuentra en el borde interior del muro de sonido. Este componente se puede enlazar al lado izquierdo o al derecho.
Parámetros de entrada
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
| Lado | Precisa en qué lado se coloca el subensamblaje | Izquierda / Derecha | Derecha |
| Forma de la zapata | Forma de usar la zapata | Zapata aislada / Zapata corrida | Zapata corrida |
| Caso de zapata | Caso de zapata | Caso 1 / Caso 2 | Caso 2 |
| Altura de muro | La altura del muro se encuentra por encima del punto de enlace | Numérico, positivo |
6 pies 2 m |
| Grosor de muro | Grosor de muro | Numérico |
0,66 pies 0,20 m |
| Resistencia del suelo | Resistencia del suelo | Suelo 25 / Suelo 30 / Suelo 35 | Suelo 30 |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
| Altura de muro | Se puede utilizar para modificar la altura de muro y asociar la elevación de la parte superior del muro a la elevación de un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Opcional |
| Parte superior de la zapata | Se puede utilizar para modificar la parte superior de la zapata y asociar la elevación de la parte superior de la zapata a la elevación de un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Opcional |
Asignaciones lógicas en tiempo de ejecución
Las dimensiones de la zapata de muro de sonido se encuentra dentro del subensamblaje de acuerdo con los parámetros de entrada.
Parámetros de salida
Ninguno.
Comportamiento
El punto inicial se establece en el punto de enlace. Las dimensiones de las zapatas se definen según los parámetros de entrada. Se generan los puntos, los vínculos y las formas del muro y, a continuación, se crea la zapata.
Operación en modo de diseño
En el modo de diseño, este subensamblaje dibuja el muro de sonido de acuerdo con los parámetros de entrada.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
| P1, P4 | M_Articulación | Punto de articulación del muro |
| P2 | M_Frontal | Parte frontal del muro |
| P3 | M_Posterior | Parte posterior del muro |
| P7 | M_Exterior | Esquina exterior de la zapata |
| P10 | M_Interior | Esquina interior de la zapata |
| L1 - L3 | Parte superior, Muro | Parte superior del muro |
| L4 - L5 | Muro | Superficie del muro |
| L9 | Zapata_Inferior | |
| S1 | Muro | |
| S2 | Zapata |

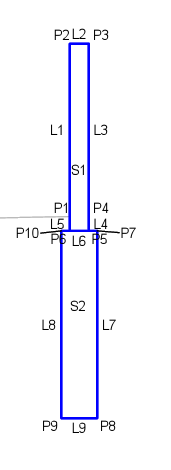

Diagrama de codificación
Zapata aislada:
Zapata corrida:
