BarandaCondadoClarkTipo31

El subensamblaje BarandaCondadoClarkTipo31 inserta vínculos para crear una baranda del condado de Clark, de tipo 31, en el ensamblaje.

Debe comprobar que las dimensiones utilizadas coinciden con su interpretación del plano estándar.

Enlace

El punto de enlace se encuentra en el borde interior de la pilastra al nivel de la rasante.

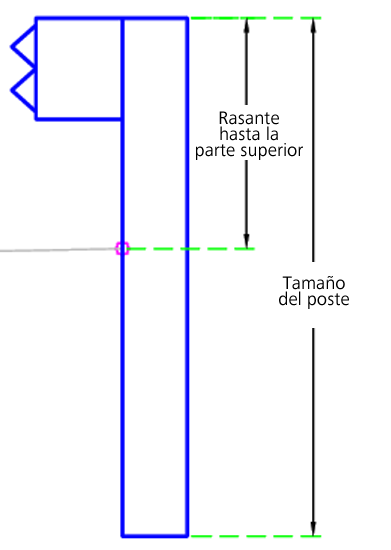

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha	Derecha
Tamaño del poste	Dimensiones del poste	Numérico, positivo	6 pies 1,8 m
Rasante hasta la parte superior	Rasante hasta la parte superior del poste	Numérico, positivo	2,67 pies 0,8 m

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Ninguno.

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

El subensamblaje genera dos formas rectangulares para el poste y la barandilla, además de la forma de la baranda. El poste se extiende hacia abajo desde el punto de enlace, cubriendo una distancia fija bajo la rasante. El poste se extiende hacia arriba la distancia especificada en los parámetros.

Operación en modo de diseño

En el modo de diseño, este subensamblaje dibuja la pilastra y la baranda con dimensiones fijas.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P5	Baranda_Cara_Sup	Cara de la baranda superior
P7	Baranda_Cara_Inf	Cara de la baranda inferior
P10	Poste_Sup_Int	Parte superior interna del poste
P11	Poste_Sup_Ext	Parte superior externa del poste
P12	Poste_Inf_Ext	Parte exterior inferior del poste
P13	Poste_Inf_Int	Parte interior inferior del poste
S1	Poste	Poste
S2	Bloque	Bloque

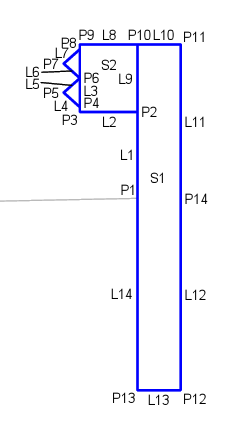

Diagrama de codificación
