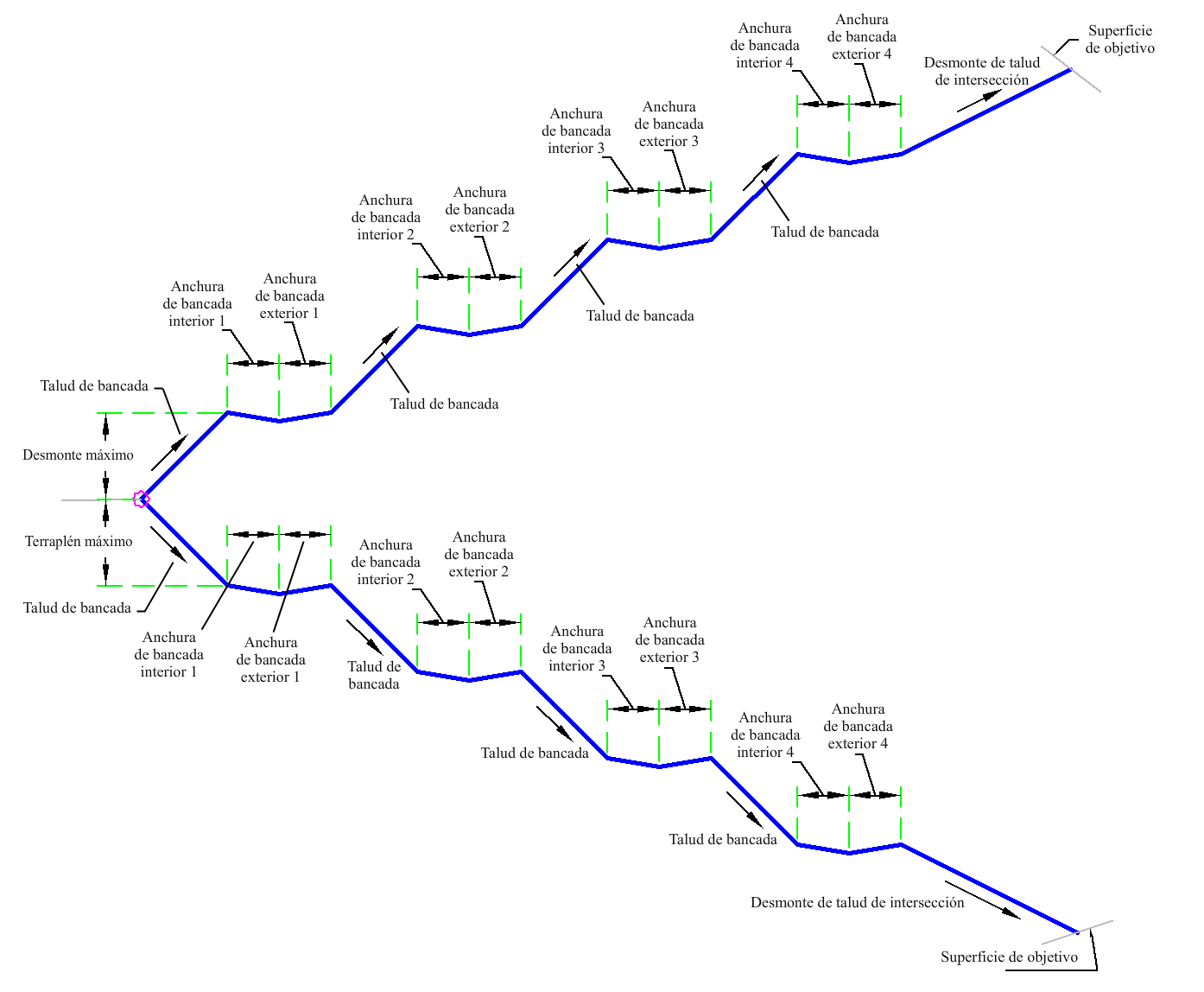

El subensamblaje MultipleBench_Depth crea taludes de intersección en desmonte o terraplén con bancadas con diferentes taludes de bancada, anchuras y profundidades de paular.
Puede definir la anchura y la profundidad de paular en las bancadas. El último talud de intersección en la superficie de objetivo puede ser diferente al talud de bancada.
Enlace
El punto de enlace se encuentra en el borde interior del talud en desmonte o terraplén inicial. Este componente se puede enlazar al lado izquierdo o al derecho.
Parámetros de entrada
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Lado |
Precisa el lado en el que se coloca el subensamblaje. |
Izquierda/Derecha |
Derecha |
|
Altura máxima de desmonte |
Altura máxima permitida para el vínculo de intersección en desmonte sin escalonamiento de los taludes. |
Numérico, positivo |
15 pies 4.5 m |
|
Altura máxima de terraplén |
Altura máxima permitida para el vínculo de intersección en terraplén sin escalonamiento de los taludes. |
Numérico, positivo |
10 pies 3 m |
|
Desmonte de talud de intersección |
Talud de intersección en desmonte. |
Numérico, positivo |
2 (: 1) |
|
Terraplén de talud de intersección |
Talud de intersección en terraplén. |
Numérico, positivo |
2 (: 1) |
|
Talud de bancada 1 |
Talud de la bancada 1. |
Numérico, positivo |
1 (: 1) |
|
Profundidad de paular 1 |
Profundidad del paular en la parte superior de la bancada 1. |
Numérico, positivo |
0.5 pies 0.15 m |
|
Anchura interior de paular 1 |
Anchura del borde frontal del paular en la parte superior de la bancada 1 a la línea de caudal. |
Numérico, positivo |
5 pies 1.5 m |
|
Anchura exterior de paular 1 |
Anchura de la línea de caudal del paular a la parte inferior de la bancada 2. |
Numérico, positivo |
5 pies 1.5 m |
|
Talud de bancada 2 |
Talud de la bancada 2. |
Numérico, positivo |
1 (: 1) |
|
Profundidad de paular 2 |
Profundidad del paular en la parte superior de la bancada 2. |
Numérico, positivo |
0.5 pies 0.15 m |
|
Anchura interior de paular 2 |
Anchura del borde frontal del paular en la parte superior de la bancada 2 a la línea de caudal. |
Numérico, positivo |
6 pies 1.8 m |
|
Anchura exterior de paular 2 |
Anchura de la línea de caudal del paular a la parte inferior de la bancada 3. |
Numérico, positivo |
3 pies 1 m |
|
Talud de bancada 3 |
Talud de la bancada 3. |
Numérico, positivo |
1 (: 1) |
|
Profundidad de paular 3 |
Profundidad del paular en la parte superior de la bancada 3. |
Numérico, positivo |
0.5 pies 0.15 m |
|
Anchura interior de paular 3 |
Anchura del borde frontal del paular en la parte superior de la bancada 3 a la línea de caudal. |
Numérico, positivo |
6 pies 2 m |
|
Anchura exterior de paular 3 |
Anchura de la línea de caudal del paular a la parte inferior de la bancada 4. |
Numérico, positivo |
3 pies 1 m |
|
Talud de bancada 4 |
Talud de la bancada 4. |
Numérico, positivo |
1 (: 1) |
|
Profundidad de paular 4 |
Profundidad del paular en la parte superior de la bancada 4. |
Numérico, positivo |
0.5 pies 0.15 m |
|
Anchura interior de paular 4 |
Anchura del borde frontal del paular en la parte superior de la bancada 4 a la línea de caudal. |
Numérico, positivo |
3 pies 1 m |
|
Anchura exterior de paular 4 |
Anchura de la línea de caudal del paular al último vínculo de intersección de la parte inferior. |
Numérico, positivo |
3 pies 1 m |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
|
Superficie de intersección |
Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies. | Obligatorio |
Asignaciones lógicas en tiempo de ejecución
Ninguno.
Parámetros de salida
Ninguno.
Comportamiento
El punto de articulación inicial se establece en el punto de enlace. La elevación del punto de articulación se comprueba frente a la superficie de objetivo para determinar si la sección se encuentra en condición de desmonte o de terraplén. Se calcula una interceptación para la superficie de objetivo mediante el valor de Talud de intersección indicado.
Si la altura para la interceptación supera la altura máxima, se inserta la altura de bancad y se añade la bancada. El punto de articulación se restablece en el borde exterior de la bancada y el proceso se repite hasta encontrar un vínculo de intersección que no supere la altura máxima.
En cada bancada, los valores de entrada indicados se utilizan para determinar taludes y profundidades. Después de cuatro bancadas, se utiliza Desmonte de talud de intersección o Terraplén de talud de intersección para intersección, y no se añaden más bancadas.
Operación en modo de diseño
En modo de diseño, este subensamblaje dibuja el talud en terraplén inicial hasta 5 unidades.
Códigos de punto, vínculo y forma

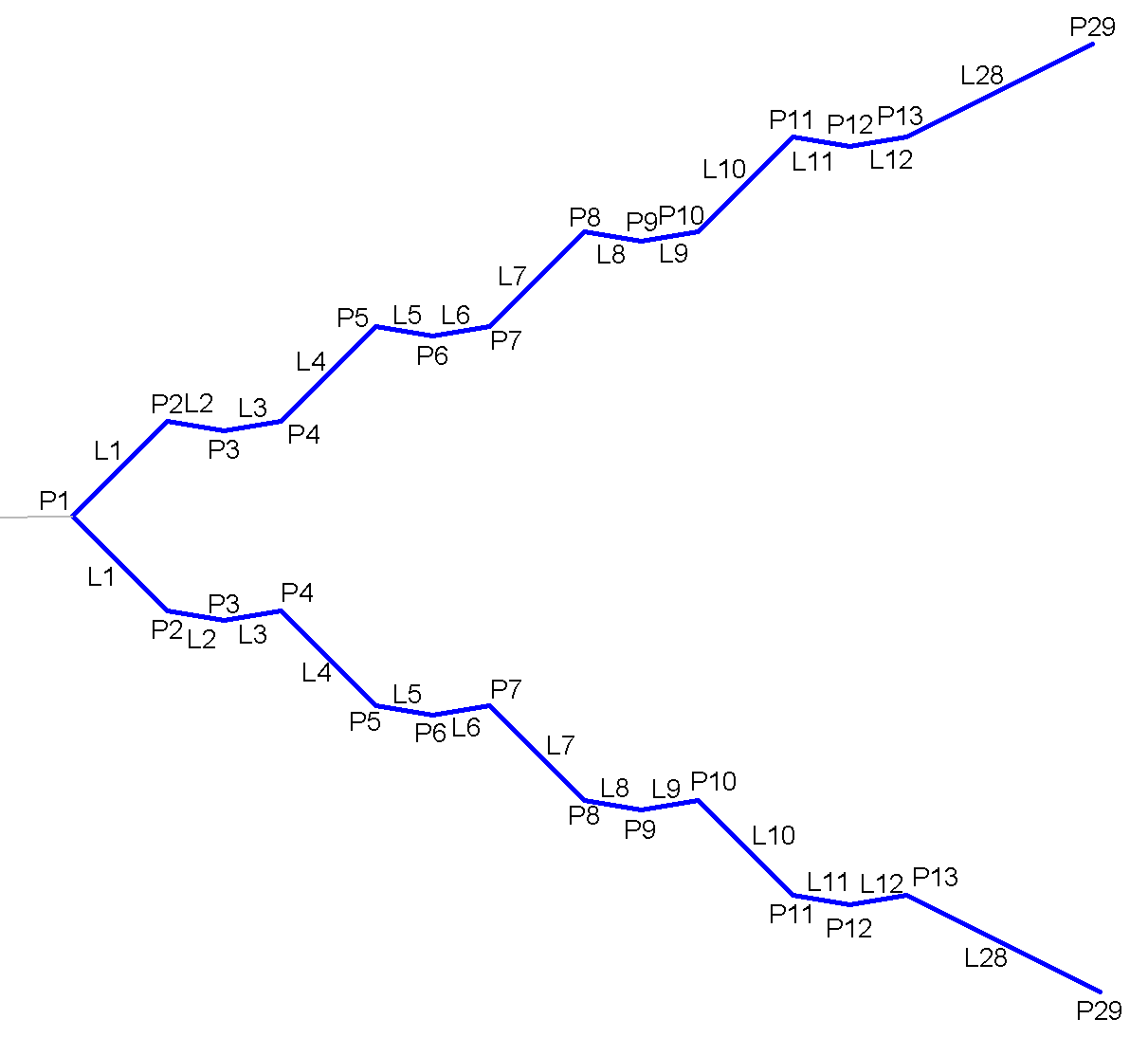

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
| P1 | Hinge | |
| P2, P5, P8, P11 | Bench_In | |
| P3, P6, P9, P12 | Ditch | |
| P4, P7, P10, P13 | Bench_Out | |
| P25 - P29 | Daylight | |
| L1, L4, L7, L10 | Superior, datum, bancada | |
| L2, L3, L5, L6, L8, L9, L11, L12 | Superior, datum, paular | |
| L24 - L28 | Superior, datum, intersección |
