MuroHormigónReforzadoEntramado

El subensamblaje MuroHormigónReforzadoEntramado inserta vínculos para crear un muro de hormigón reforzado entramado, según el plano estándar del Caltrans C7A.

Debe comprobar que las dimensiones utilizadas coinciden con su interpretación del plano estándar.

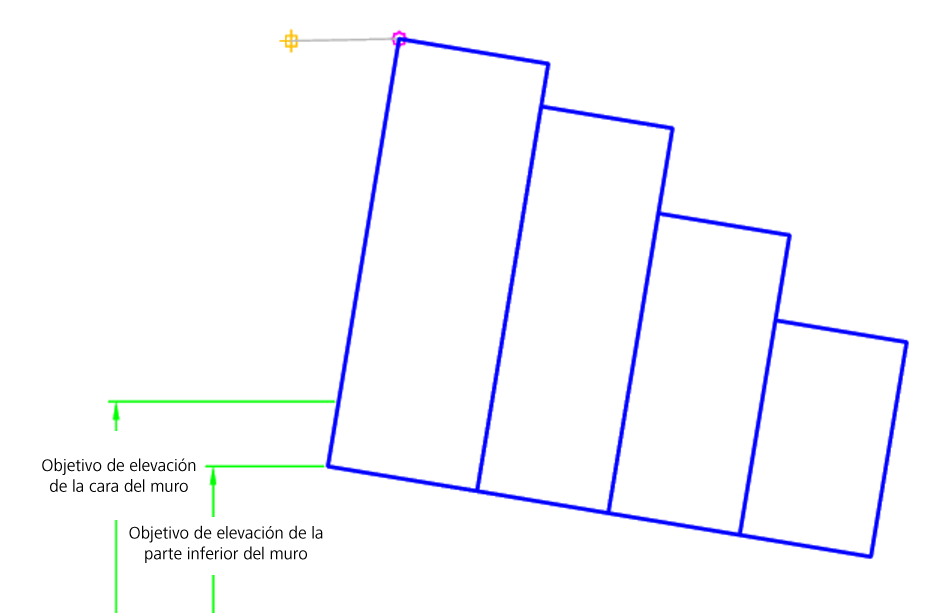

Caso: Cara del muro

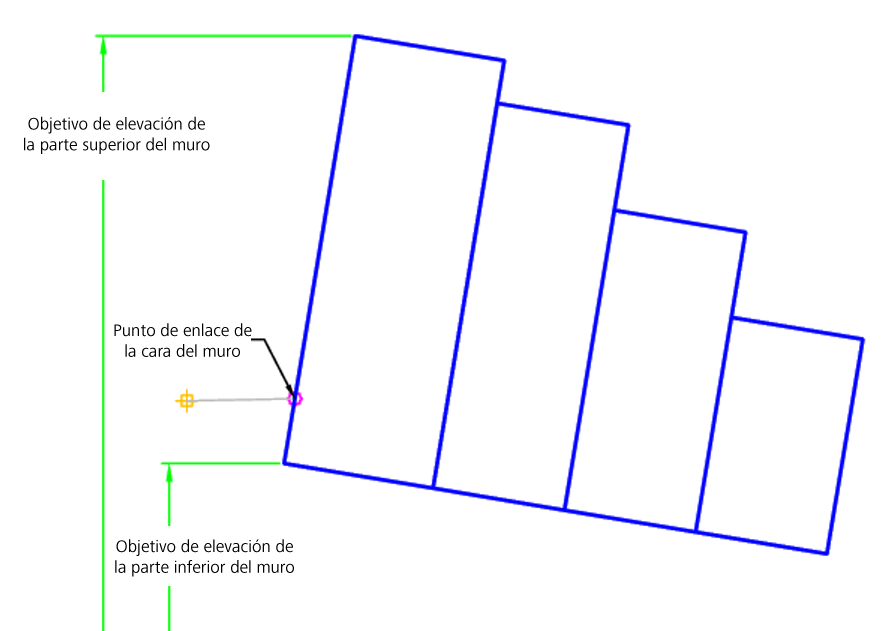

Caso: Parte superior del muro

Enlace

El punto de enlace se encuentra en el borde interior del talud en desmonte o terraplén inicial. Este componente se puede enlazar al lado izquierdo o al derecho.

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha	Derecha
Inclinación del muro	Inclinación del muro	Vertical / B 1:6 / B 1:4	B 1:6
Caso de carga	Caso de carga	Plano / Terraplén	Plano
Tipo de muro	Tipo de muro	Tipo A/Tipo B/Tipo C	Tipo C
Punto de enlace	Punto de enlace	Parte superior del muro/Cara del muro	Cara del muro

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro	Descripción	Estado
Parte inferior del muro	Se puede utilizar para establecer la elevación de la parte inferior del muro. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional
Cara del muro	Se puede utilizar para establecer el punto de elevación del muro. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional (punto de enlace = parte superior del muro)
Parte superior del muro	Se puede utilizar para definir la parte superior de la elevación del muro. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional (punto de enlace = cara de muro)

Asignaciones lógicas en tiempo de ejecución

Las dimensiones del muro se establecen a partir de los parámetros de entrada y los valores guardados del plano estándar del Caltrans C7A.

Parámetros de salida

Ninguno.

Comportamiento

El punto de articulación inicial se establece en el punto de enlace. A continuación, las dimensiones de los muros se establecen mediante las asignaciones lógicas de acuerdo con los parámetros de entrada. Después, se genera la forma.

Operación en modo de diseño

En el modo de diseño, este subensamblaje dibuja el muro de hormigón reforzado de entramado según los parámetros de entrada.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	CaraMuro	Cara del muro
P2-P9	Parte superior
P10-P14	Inferior
L1, L9-L12	Parte superior
L13-L16	Datum
S1-S4	Hormigón
