ShoulderVariesExtensions

Enlace

El punto de enlace se encuentra en el borde interior del arcén, que normalmente está en el borde exterior de la calzada.

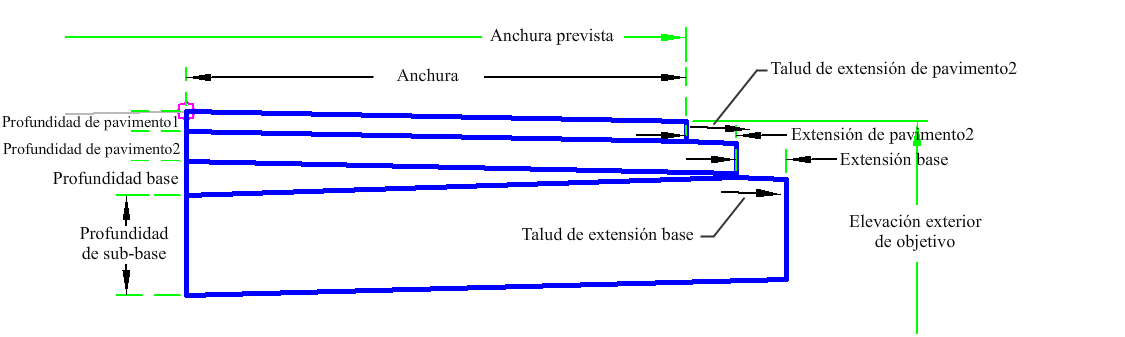

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa el lado en el que se coloca el subensamblaje.	Izquierda/Derecha	Derecha
Punto de inserción	Permite especificar el punto de inserción del carril en el bombeo o en la arista de la calzada.	Crown/ EdgeOfTravelWay	Bombeo
Punto de bombeo en el interior	Permite especificar que la arista interior de la calzada se codifique como Bombeo.	Sí/No	No
Anchura	Anchura del carril desde el desfase del borde interior hasta el del borde exterior.	Numérico, positivo	12 pies 3.5 m
Profundidad base	Profundidad de la capa base.	Numérico, positivo	0.33 pies 0.1 m
Talud por defecto	Talud por defecto para el carril que se utilizará cuando no se haya definido el talud de peralte para la alineación.	Numérico	-2.00 ( % )
Profundidad de pavimento1	Grosor de la capa de pavimento1 (cero para omitir).	Numérico, no negativo	0.083 pies 0.025 m
Profundidad de pavimento2	Grosor de la capa de pavimento2 (cero para omitir).	Numérico, no negativo	0.083 pies 0.025 m
Profundidad de sub-base	Grosor de la capa sub-base (cero para omitir).	Numérico, no negativo	1 pie 0.3 m
Extensión de pavimento2	Extensión más allá de pavimento1.	Numérico, no negativo	0.5 pies 0.15 m
Talud de extensión base	Porcentaje de talud de extensión base.	Numérico	-2.00 ( % )
Extensión base	Extensión más allá de Pavimento2.	Numérico, no negativo	0.5 pies 0.15 m
Talud de extensión de pavimento2	Porcentaje de talud de pavimento2.	Numérico	-2.00 ( % )

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro	Descripción	Estado
Elevación exterior objetivo	Esta opción se puede utilizar para modificar el talud de arcén y asociar el talud de arcén a la elevación de un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar esta elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas.	Opcional
Anchura prevista	Se puede utilizar para modificar la anchura del arcén y asociarla a un desfase de alineación. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar el desfase: alineaciones, polilíneas, líneas características o representaciones topográficas.	Opcional

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Parámetro	Descripción	Tipo
Anchura de carril	Anchura del carril	Numérico
Talud de carril	Porcentaje de talud del carril	Numérico

Comportamiento

La rasante del arcén se inserta según la anchura de arcén determinada y el talud de arcén por defecto fuera del punto de enlace. Después, se trazan los puntos y los vínculos de Pavimento2. Se proporciona una extensión de Pavimento2 mediante los parámetros de entrada. Los puntos y vínculos de Base, incluida la extensión, se calculan mediante los parámetros de entrada. Los puntos y vínculos de Sub-base, incluida la extensión, se calculan mediante los parámetros de entrada.

Operación en modo de diseño

En modo de diseño, el subensamblaje muestra los vínculos que componen el arcén.

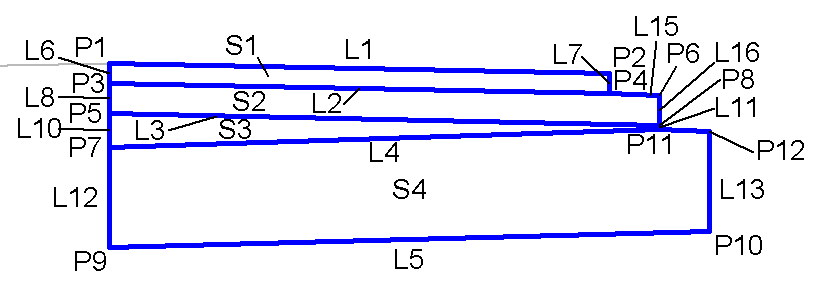

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	Top, Hinge
P4	Daylight, Top
L1 - L3	Top
S1	Pave1
S2	Pave2
S3	Base
S4	Subbase
