El subensamblaje BarreraHormigónCondadoClarkTipo2 inserta vínculos para representar una barrera de hormigón de tipo 2 del condado de Clark.
Debe comprobar que las dimensiones utilizadas coinciden con su interpretación del plano estándar.
Enlace
El punto de enlace es el centro inferior de la barrera de hormigón.
Parámetros de entrada
Ninguno.
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.
Ninguno.
Asignaciones lógicas en tiempo de ejecución
Ninguno.
Parámetros de salida
Ninguno.
Comportamiento

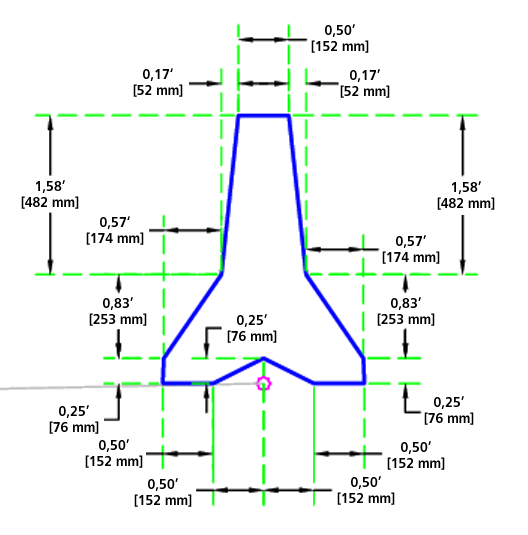

El subensamblaje construye la forma de una barrera de hormigón del condado de Clark, de tipo 2, con la base centrada sobre el punto de enlace.
Operación en modo de diseño
En modo de diseño, este subensamblaje dibuja el talud en terraplén inicial hasta 5 unidades.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
| P7-P8 | JB_Sup | Parte superior de la barrera |
| L3-L9 | Barrera | Vínculos de la barrera |
| S1 | Barrera | Forma de la barrera |
Diagrama de codificación
