El subensamblaje AccesoEntrada inserta vínculos para crear un acceso de entrada con una acera desasociada. El acceso de entrada, el bordillo y el caz se basan en los planos estándar APWA para la construcción de obras públicas, edición de 2012.
Debe comprobar que las dimensiones utilizadas coinciden con su interpretación del plano estándar.

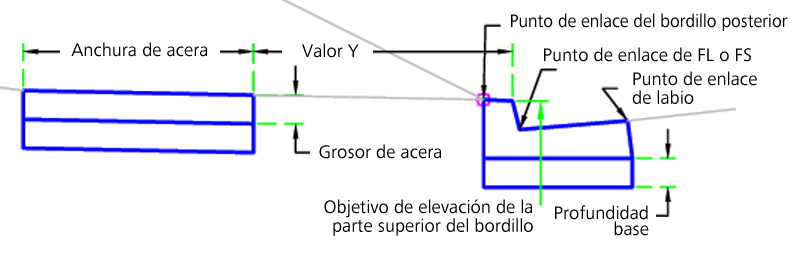

Bordillo completo:

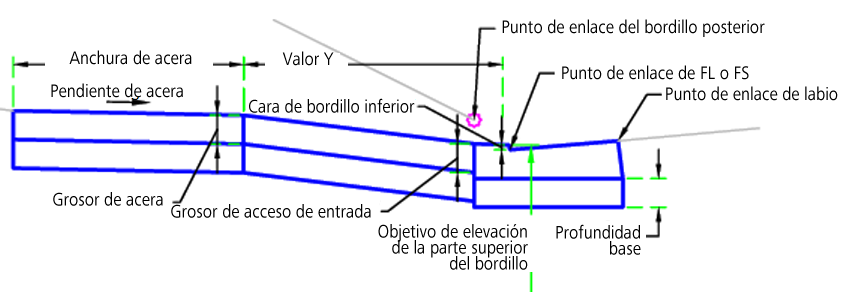

Bordillo mínimo:

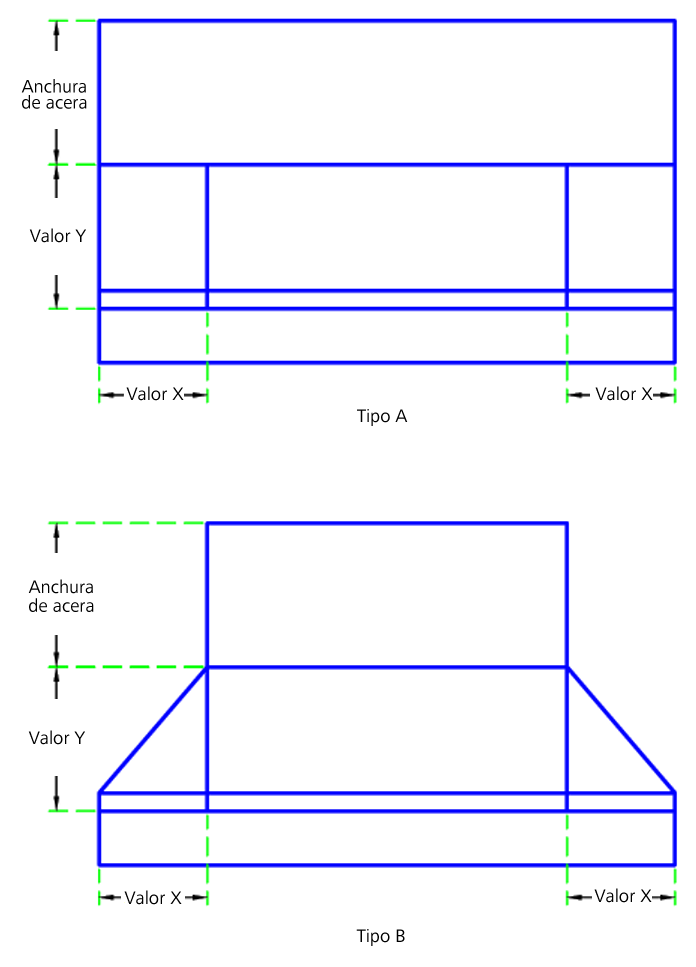

Plano:
Enlace
El punto de enlace se encuentra en el labio, la parte posterior del bordillo o la línea de caudal/superficie del bordillo y el caz.
Parámetros de entrada
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
| Lado | Precisa en qué lado se coloca el subensamblaje | Izquierda / Derecha | Derecha |
| Tipo de bordillo | Especifica el bordillo que se va a utilizar | A1-6 / A1-8 / A2-6 / A2-8 / A3-6 / A3-8 / B1-6 / B2-6 / B3-6 | A2-6 |
| Punto de enlace | Especifica dónde se encuentra el punto de enlace del bordillo | Labio / BordilloPosterior / Línea de caudal/superficie | Labio |
| Profundidad base | Profundidad hasta la sub-base en el punto superior de caz. Se debe utilizar el valor cero si no hay sub-base. | Numérico, positivo |
0,5 pies 0,15 m |
| Cara de bordillo inferior | Altura de la cara del bordillo en el punto más bajo del acceso de entrada | Numérico, positivo |
0,083 pies 0,025 m |
| Tipo de acceso de entrada | Tipo de de entrada | Tipo A / Tipo B | Tipo B |
| Grosor de acceso de entrada | Grosor de de entrada | Numérico, positivo |
0,5 pies 0,15 m |
| Grosor de acera | Grosor de la acera | Numérico, positivo |
0,5 pies 0,15 m |
| Anchura de acera | Anchura de la acera | Numérico, positivo |
4 pies 1,2 m |
| Pendiente de acera | Pendiente de la acera | Numérico | 2% |
| Valor Y | Distancia del ala medida a lo largo el bordillo | Numérico, positivo |
4 pies 1,2 m |
| Valor X | Anchura de la rampa del acceso de entrada | Numérico, positivo |
3 pies 1 m |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
| Parte superior del bordillo | Se utiliza para determinar el estado del acceso de entrada para generarlo. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Obligatorio |
Asignaciones lógicas en tiempo de ejecución
Dimensiones del acceso de entrada, el bordillo y el caz.
Parámetros de salida
Ninguno.
Comportamiento
El punto inicial se establece en el punto de enlace. A continuación, se crea la forma del bordillo y el caz. La parte superior del bordillo se ajusta en función de la parte superior del perfil del bordillo.
El tipo de acceso de entrada se determina según los parámetros del usuario. El objetivo de elevación de la parte superior del bordillo no puede hacer que la parte superior del bordillo sea más alta que la altura del bordillo, ni inferior que la cara del bordillo en la ubicación más baja. El resultado de una elevación más alta de la parte superior del bordillo es una altura máxima del bordillo. El resultado de una elevación más baja de la parte superior del bordillo inferior es una elevación por encima de la línea de caudal/superficie, además de la cara del bordillo con un parámetro de entrada bajo.
Para tipo A:
El acceso de entrada forma parte de la acera para conseguir su longitud total. El talud del acceso de entrada se basa en la altura total del bordillo y la pendiente de la acera para conseguir una distancia de valor X.
Para Tipo B:
El acceso de entrada no forma parte de la acera para conseguir su longitud total. Para una distancia Y que se mide a lo largo del bordillo, el acceso de entrada tiene una forma de ala triangular. La distancia del acceso de entrada se basa en la altura proporcional del bordillo y los parámetros de entrada X e Y.
Acera:
La ubicación de la acera se genera a partir de los parámetros de entrada, suponiendo una altura de bordillo total a lo largo de la longitud del acceso de entrada
Operación en modo de diseño
En el modo de diseño, este subensamblaje dibuja la altura total del bordillo y la acera.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
| P1 | BackCurb | Parte posterior del bordillo |
| P2 | TopCurb | Parte superior del bordillo |
| P3 | SuperficieAcabada | Superficie acabada o línea de caudal |
| P4 | Ala | Ala del caz |
| P10 | AccesoEntrada_Acera Exterior_Interior | Parte exterior del acceso de entrada y parte interior de la acera |
| P11 | Acera_Exterior | Parte exterior de la acera |
| L1-L3, L6 | Parte superior, Bordillo | Parte superior del bordillo |
| L4 | Acceso de entrada, Parte superior | Parte superior del acceso de entrada |
| L5 | Acera, Parte superior | Parte superior de la acera |
| L8 | BordilloInferior, Datum | Parte inferior del bordillo |
| L9, L15, L21 | Sub-base, Datum | Parte inferior de sub-base |
| L14 | AccesoEntrada_Inf | Parte inferior del acceso de entrada de hormigón |
| L17 | Acera_Inf | Parte inferior de la acera |
| S1 | Curb | Zona del bordillo de hormigón |
| S2, S4, S6 | SubBase | Sub-base |
| S3 | Acceso de entrada | Zona del acceso de entrada de hormigón |
| S5 | Acera | Zona de la acera de hormigón |

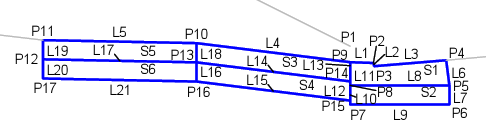

Diagrama de codificación
