ShoulderIntersectLeft

El subensamblaje ShoulderIntersectLeft crea un arcén extendido a un punto de intersección en función del talud de arcén y del talud de capa base. Solo opera a la izquierda.

Enlace

El punto de enlace está en el borde interior del arcén pavimentado izquierdo, que suele estar en el borde exterior de la calzada a la izquierda de la línea base.

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Código de punto interior superior	Lista de códigos que asignar al punto interior superior.	Cadena separada por comas	P1
Código de punto interior inferior	Lista de códigos que asignar al punto interior inferior.	Cadena separada por comas	P2
Código de punto exterior	Lista de códigos que asignar al punto exterior.	Cadena separada por comas	P3
Código de vínculo superior	Lista de códigos que asignar al vínculo superior.	Cadena separada por comas	L2
Código de vínculo inferior	Lista de códigos que asignar al vínculo inferior.	Cadena separada por comas	L3
Código de vínculo de profundidad	Lista de códigos que asignar al vínculo de profundidad.	Cadena separada por comas	L1
Profundidad	Profundidad del arcén por debajo del punto de enlace.	Numérico, positivo	1.5 pies 0.45 m
Pendiente de capa base	Porcentaje de pendiente de la capa base.	Numérico	-4 ( % )
Talud de arcén	Talud del arcén.	Numérico, positivo	4 (: 1)
Código de forma de materiales	Lista de códigos que asignar a la forma de materiales.	Cadena separada por comas	Sub-base
Peralte	Especifica el uso de talud de peralte.	Lista de selección	LeftOutsideShoulder

Parámetros de objetivo

Ninguno.

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

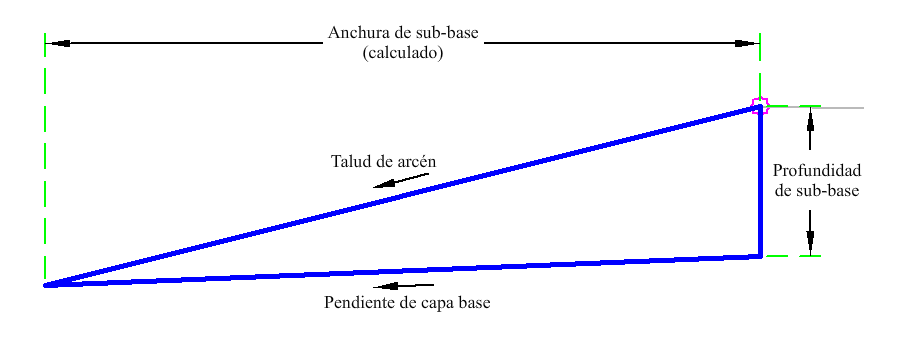

El arcén se inserta para la profundidad de arcén, el talud de arcén y la capa base de arcén dados. La anchura se calcula donde se intersecan el talud de arcén y la capa base de arcén. A continuación, se calculan los puntos, los vínculos y las formas.

Operación en modo de diseño

En modo de diseño, el subensamblaje muestra los vínculos que componen el arcén.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	Hinge, TopInsidePCode, Top	Código de punto interior superior
P2	BottomInsidePCode	Código de punto interior inferior
P3	Daylight_Sub, OutsidePCode, Top	Daylight Subgrade, Outside Point Code
L1	DepthLinkCode	Código de vínculo de profundidad
L2	Top, TopLinkCode	Código de vínculo superior
L3	Datum, BottomLinkCode	Código de vínculo inferior
S1	MaterialCode	Código de materiales

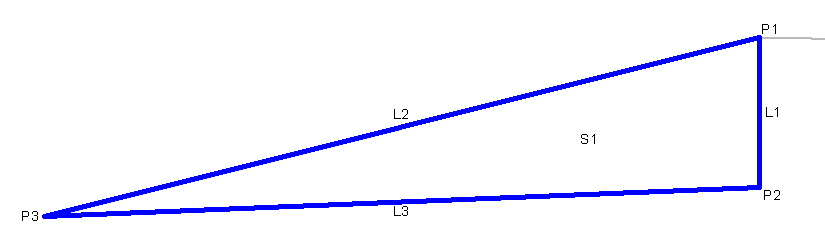

Diagrama de codificación
