El subensamblaje ObjetivoHorizontalCondicional2 aplica automáticamente varios subensamblajes, como ensanchamiento, bordillo y caz, cuneta o intersección a un ensamblaje en función de si se detecta un objetivo de desfase en el P.K. de obra lineal.
ObjetivoHorizontalCondicional2 es diferente de ObjetivoHorizontalCondicional, pues ofrece parámetros adicionales acerca de la dirección en la que se deben buscar los objetivos y una distancia mínima para buscar los objetivos de desfase.
El subensamblaje ObjetivoHorizontalCondicional2 es un tipo especial de subensamblaje denominado condicional. Los subensamblajes condicionales añaden automáticamente subensamblajes especificados a un ensamblaje cuando se cumplen ciertas condiciones que usted especifica.
Por ejemplo, cuando un ensamblaje contiene un subensamblaje ObjetivoHorizontalCondicional2, AutoCAD Civil 3D analiza el P.K. para determinar si existe un objetivo de desfase dentro de una distancia y dirección especificadas. El valor de desfase se define o bien a partir de la línea base de la obra lineal actual o del punto de enlace del subensamblaje. En función de los parámetros del subensamblaje ObjetivoHorizontalCondicional2, se añaden automáticamente tipos diferentes de subensamblajes al ensamblaje.
Se pueden añadir uno o varios subensamblajes ObjetivoHorizontalCondicional2 a un ensamblaje para crear comportamientos condicionales sencillos o complejos. Por ejemplo, se puede añadir un conjunto de polilíneas al modelo que muestran la ubicación de las aceras. Dado que las líneas se detienen donde las entradas se cruzan con la acera, el subensamblaje condicional añade y elimina la acera en función de la presencia de la línea de acera. El subensamblaje condicional elimina la necesidad de aplicar un ensamblaje diferente a la obra lineal cuando no se necesita una acera.
Al crear un ensamblaje con subensamblajes ObjetivoHorizontalCondicional2, la construcción del ensamblaje que se muestra en la ficha Construcción del cuadro de diálogo Propiedades de ensamblaje indica el orden en que se procesan los subensamblajes.
Es importante tener en cuenta los siguientes puntos al utilizar un ensamblaje ObjetivoHorizontalCondicional2:
- AutoCAD Civil 3D analiza la ubicación del P.K. asociado al subensamblaje en relación con el desfase del objetivo para determinar si se detecta el desfase.
- Cuando se aplica a un modelo de obra lineal un ensamblaje que contiene subensamblajes ObjetivoHorizontalCondicional2, solo se aplican partes específicas del ensamblaje a cualquier construcción de ensamblaje determinada.
- Dado que el subensamblaje ObjetivoHorizontalCondicional2 utiliza objetivos, debe definir objetivos en estos subensamblajes antes de generar la obra lineal. Si no se definen los objetivos, el subensamblaje devuelve Objetivo no encontrado. Para obtener más información, consulte Para especificar objetivos de obra lineal.
- A diferencia de la mayoría de los demás subensamblajes, ObjetivoHorizontalCondicional2 no crea puntos, vínculos ni formas en el modo de modelado.
Enlace
Este subensamblaje se puede enlazar a un punto de enlace de cualquier subensamblaje o ensamblaje. Los subensamblajes posteriores se pueden enlazar al punto final del subensamblaje ObjetivoHorizontalCondicional2.
Parámetros de entrada
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
| Lado | Precisa el lado en el que se coloca el subensamblaje. | Izquierda / Derecha | Derecha |
| Anchura de diseño | Precisa la longitud de la línea que se dibuja para representar este subensamblaje en modo de diseño. Este parámetro, en combinación con el parámetro Pendiente de diseño, permite situar el subensamblaje ObjetivoHorizontalCondicional2 y los subensamblajes enlazados con él, pero no se muestra ni tiene efecto alguno en el modelo de obra lineal. | Numérico, positivo |
12,0 pies 3,6 m |
| Pendiente de diseño | Precisa la pendiente de la línea que se dibuja para representar este subensamblaje en modo de diseño. Este parámetro, en combinación con el parámetro Anchura de diseño, permite situar el subensamblaje ObjetivoHorizontalCondicional2 y los subensamblajes enlazados con él, pero no se muestra ni tiene efecto alguno en el modelo de obra lineal. | Numérico |
1:1 (encontrado) -1: 1 (no encontrado) |
| Condición | Permite especificar la condición disponible para este subensamblaje. Se procesa la condición Encontrado si el objetivo del desfase se encuentra dentro de la distancia máxima. Se procesa la condición No encontrado si no se ha establecido el objetivo de desfase o no se encuentra en el P.K. dentro de la distancia máxima. | Encontrado/no encontrado | Encontrado |
| Distancia máxima | Permite especificar la anchura máxima en la que el subensamblaje busca el objetivo de desfase. Si no se encuentra el desfase dentro de la distancia especificada, se procesa el condicional No encontrado. | Numérico, positivo |
9999 pies 9999 m |
| Distancia mínima | Permite especificar la anchura mínima en la que el subensamblaje busca el objetivo de desfase. Si se encuentra el desfase dentro de la distancia especificada, se procesa el condicional No encontrado. | Numérico, positivo |
0 pies 0 m |
| Orientación de búsqueda | Especifica la ubicación en la que se debe buscar la dirección del objetivo. | Hacia fuera / Hacia dentro / Ambas direcciones | Ambas direcciones |
| Buscar origen | Especifica si el valor de la distancia se calcula a partir de la alineación de la línea base o desde el punto de enlace del subensamblaje. | Línea base / Punto de enlace | Línea base |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
| Desfase | Alineación, línea característica, representación topográfica o polilíneas. Si el objetivo de desfase especificado se encuentra en el P.K., se procesa la condición Encontrado. | Opcional (si no se establece, el condicional devuelve No encontrado) |
Asignaciones lógicas en tiempo de ejecución
Ninguno.
Parámetros de salida
Ninguno.
Comportamiento
Consulte la descripción anterior.
Operación en modo de diseño
En modo de diseño, este subensamblaje dibuja una línea con los valores de los parámetros de entrada Anchura de diseño y Pendiente de diseño. Esta línea representa la ubicación del ensamblaje donde se aplica el subensamblaje ObjetivoHorizontalCondicional2.
Códigos de punto, vínculo y forma
A diferencia de la mayoría de los demás subensamblajes, ObjetivoHorizontalCondicional2 no crea puntos, vínculos ni formas en el modo de modelado.

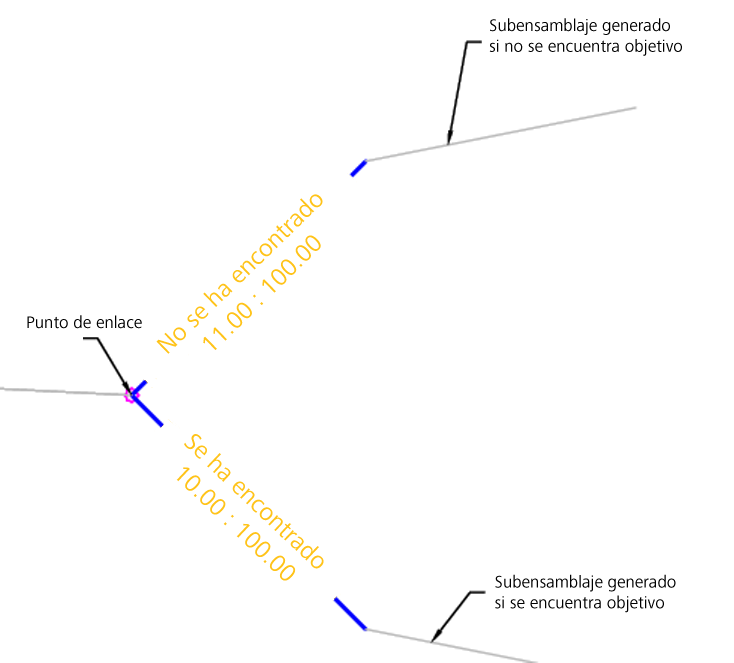

Diagrama de codificación
En el siguiente diagrama de codificación se muestran los puntos y vínculos que se crean en modo de diseño. No se crea ningún código de punto, vínculo ni forma para este subensamblaje en el modo de modelado.
