El subensamblaje RampaBordilloBordilloYCaz inserta vínculos para un bordillo y caz de hormigón de forma estándar con sub-base que permite el ajuste de la altura de bordillo a través de un perfil, con el fin de realizar el modelado de una rampa de bordillo. Los parámetros de entrada definidos por el usuario controlan las dimensiones de la forma.
Enlace
El punto de enlace se encuentra en el punto superior de caz, en la línea de caudal o en la parte posterior del bordillo.
Parámetros de entrada
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
| Lado | Precisa en qué lado se coloca el subensamblaje | Izquierda / Derecha | Derecha |
| Punto de inserción | Permite especificar el punto de inserción del bordillo y del caz como Borde del caz, Línea de caudal o Parte posterior del bordillo | BordeCaz / BordilloPosterior / LíneaCaudal | LíneaCaudal |
| Método de talud de caz | Precisa el método de entrada del talud del caz. | TaludCarrilExterior / TaludCarrilInterior / TaludFijo / UsarProfundidad | TaludFijo |
| Talud de caz | Precisa el talud de caz fijo. | Numérico | -2.00% |
| Orientación de talud de caz | Especifica si el caz se encuentra hacia el bombeo o fuera del bombeo. | Fuera del bombeo / Hacia el bombeo | Fuera del bombeo |
| Profundidad de sub-base | Profundidad hasta la sub-base en el punto superior de caz. Se debe utilizar el valor cero si no hay sub-base. | Numérico, positivo |
0,5 pies 0,15 m |
| Extensión de sub-base | Distancia por la que la sub-base se extiende más allá de la parte posterior del bordillo. Utilice el valor cero para terminar la sub-base en la parte posterior del bordillo. | Numérico, positivo |
1 pie 0,30 m |
| Método de talud de sub-base | Permite especificar si se debe usar el talud del peralte del carril exterior para la capa sub-base o si se debe definir un valor numérico de porcentaje de talud | Talud de carril exterior / Talud de carril interior / Talud fijo | Talud de carril exterior |
| % de talud de sub-base | % de talud de la capa sub-base. No se usa si Utilizar peralte se ha definido como Verdadero. | Numérico, positivo | 6% |
| Dimensión A | Profundidad del caz en el punto superior | Numérico, positivo, distinto de cero |
7 in 0,18 m |
| Dimensión B | Anchura desde el punto superior del caz hasta la línea de caudal del caz | Numérico, positivo, distinto de cero |
30 in 0,75 m |
| Dimensión C | Profundidad desde el punto superior del caz hasta la línea de caudal del caz | Numérico, positivo, distinto de cero |
1 in 0,025 m |
| Dimensión D | Altura del bordillo desde la línea de caudal del caz hasta la parte superior del bordillo | Numérico, positivo, distinto de cero |
6 in 0,15 m |
| Dimensión E | Anchura desde la línea de caudal del caz hasta la parte posterior del bordillo | Numérico, positivo, distinto de cero |
8 in 0,20 m |
| Dimensión F | Anchura de la parte superior del bordillo | Numérico, positivo, distinto de cero |
6 in 0,15 m |
| Dimensión G | Altura de la parte posterior del bordillo | Numérico, positivo, distinto de cero |
13 in 10 m |
| Tolerancia de la rampa del bordillo | Establece la distancia a la que se detecta la alineación del objetivo de la rampa del bordillo. Cualquier elemento que supere esta distancia se considera no detectado. | Numérico, positivo |
75 pies 22 m |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
| Anchura de caz | Esta opción se puede utilizar para modificar la anchura del caz. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la anchura: alineaciones, polilíneas, líneas características o representaciones topográficas. | Opcional |
| Elevación del labio | Se puede utilizar para modificar el talud de caz y asociar la elevación del labio del bordillo a la elevación de un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Opcional |
| Parte superior del bordillo objetivo | Se puede utilizar para modificar la elevación de la parte superior del bordillo y asociar la elevación de la parte superior del bordillo a la elevación de un perfil. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la elevación: perfiles, polilíneas 3D, líneas características o representaciones topográficas. | Opcional |
Asignaciones lógicas en tiempo de ejecución
Ninguno.
Parámetros de salida
Ninguno.
Comportamiento

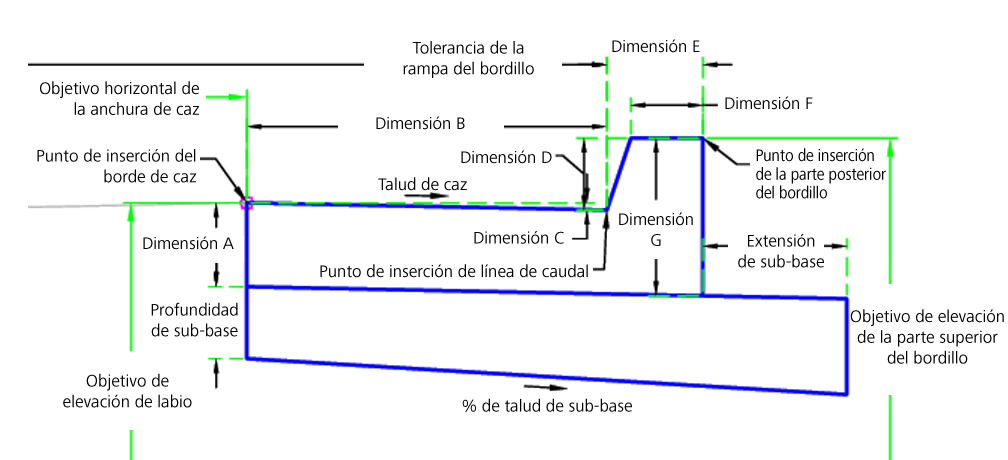

Los vínculos del bordillo y el caz se insertan en función de las dimensiones de los parámetros de entrada Dimensión A – Dimensión F. Todas las dimensiones deben tener valores positivos distintos de cero. Si se especifica una profundidad de sub-base distinta de cero, la capa sub-base se inserta en la parte posterior del bordillo y se prolonga a lo largo de la anchura de la extensión de sub-base. La capa sub-base se cierra en la parte posterior e inferior del bordillo, como se muestra en el diagrama.
Si el punto de inserción es diferente a la parte posterior del bordillo, la altura de bordillo se ajusta mediante el objetivo de la parte superior del bordillo. El ajuste no debe superar la altura de la parte superior del bordillo ni reducir la cara del bordillo por debajo de cero. Si se supera la elevación de la parte superior del bordillo, se crea la cara total del bordillo. Si la elevación de la parte superior del bordillo es inferior a cero, se utiliza un valor cero.
Si el punto de inserción es diferente de BordeCaz, la anchura y el talud de caz se ajustan si están presentes los objetivos de borde del caz. Es posible que los objetivos de elevación y el talud del caz deban ser no normalizados para satisfacer los requisitos de accesibilidad.
El subensamblaje genera la forma de un bordillo y caz, con el punto de enlace en (a) el borde interior del caz (o labio), (b) en la parte posterior del bordillo o (c) en la línea de caudal. La cara del bordillo tiene un valor de anchura pequeño y constante para evitar la verticalidad.
Operación en modo de diseño
En el modo de diseño, este subensamblaje muestra el componente de bordillo y caz en función de los parámetros de entrada especificados.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
| P1 | Flange | Punto superior del caz |
| P2 | Flowline_Gutter | Punto de línea de caudal del caz |
| P3 | TopCurb | Parte superior del bordillo |
| P4 | BackCurb | Parte posterior del bordillo |
| L1 - L3 | Parte superior, Bordillo | Rasante en el bordillo y el caz |
| L9 | SubBase, Datum | |
| S1 | Curb | Área de hormigón del bordillo y el caz |
| S2 | SubBase |

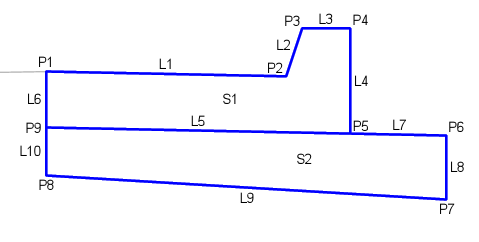

Diagrama de codificación
