Dual_RailPlatform

El subensamblaje Dual_RailPlatform incluye capas comunes para plataforma de dos ferrocarriles, por ejemplo, muros, zócalo de hormigón, acera, base arenosa y cimientos.

Enlace

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro

Descripción

Tipo

Valor por defecto

Código BackEdge Especifica los códigos que asignar al vínculo Código de FeatureLine de borde posterior de plataforma. Cadena separada por comas BackEdge
Lado Precisa el lado en el que se coloca el subensamblaje. Izquierda / Derecha Derecha
Código de vínculo de muro Lista de códigos que asignar al vínculo de muro Cadena separada por comas Muro
Altura de zócalo de hormigón Altura del zócalo de hormigón encima del muro Numérico, positivo

0.2 pies

0.06 m

Código de vínculo de zócalo de hormigón Lista de códigos que asignar al vínculo de zócalo de hormigón Cadena separada por comas Zócalo de hormigón
Código de forma de zócalo de hormigón Lista de códigos que asignar a la forma de zócalo de hormigón Cadena separada por comas Zócalo de hormigón
Altura de unidades de hormigón Altura de las unidades de hormigón encima del zócalo de hormigón Numérico, positivo

0.2 pies

0.06 m

Código de vínculo de indicador de hormigón Lista de códigos que asignar al vínculo de indicador de hormigón Cadena separada por comas Indicador de hormigón
Código de forma de unidades de hormigón Lista de códigos que asignar a la forma de unidades de hormigón Cadena separada por comas Unidades de hormigón
Código de forma de indicador de hormigón Lista de códigos que asignar a la forma de indicador de hormigón Cadena separada por comas Indicador de hormigón
Altura de indicador de hormigón Altura del indicador de hormigón encima de las unidades de hormigón Numérico, positivo

0.12 pies

0.04 m

Anchura de indicador de hormigón Anchura del indicador de hormigón encima de las unidades de hormigón Numérico, positivo

0.7 pies

0.21 m

Código de vínculo de unidades de hormigón Lista de códigos que asignar al vínculo de unidades de hormigón Cadena separada por comas Unidades de hormigón
Profundidad de base arenosa Profundidad de la arena entre las unidades de hormigón y el indicador de hormigón Numérico, positivo

0.07 pies

0.02 m

Código de forma de base arenosa Lista de códigos que asignar a la forma de base arenosa Cadena separada por comas Arena
Código de forma de muro Lista de códigos que asignar a la forma de muro Cadena separada por comas Muro
Código de vínculo de base arenosa Lista de códigos que asignar al vínculo de base arenosa Cadena separada por comas Arena
Código de forma de zócalo de hormigón Lista de códigos que asignar a la forma de zócalo de hormigón Cadena separada por comas Zócalo de hormigón
Código de forma de acera Lista de códigos que asignar a la forma de acera Cadena separada por comas Acera
Desplazamiento de cimientos Distancia del muro de hormigón a los cimientos Numérico

0.1 pies

0.03 m

Profundidad de cimientos Profundidad de la plataforma ferroviaria Numérico, positivo

0.556 pies

0.17 m

Código de forma de cimientos Lista de códigos que asignar a la forma de cimientos Cadena separada por comas Cimientos
Alero Distancia de la plataforma ferroviaria desde el muro de hormigón a ambos lados Numérico

0.512 pies

0.156 m

Código de vínculo de cimientos Lista de códigos que asignar al vínculo de cimientos Cadena separada por comas Cimientos
Altura de base de los cimientos Altura de la base de los cimientos. Numérico, positivo

1.05 pies

0.32 m

Anchura de parte posterior de cimientos Anchura de la parte posterior de los cimientos Numérico, positivo

1.65 pies

0.5 m

Código de vínculo de acera Lista de códigos que asignar al vínculo de acera Cadena separada por comas Acera
Profundidad de enarenado Profundidad del enarenado bajo la plataforma ferroviaria Numérico, positivo

0.1 pies

0.03 m

Código de forma de enarenado Lista de códigos que asignar a la forma de enarenado Cadena separada por comas Enarenado
Lado Precisa el lado en el que se coloca el subensamblaje. Izquierda / Derecha Derecha
Elevación del eje de raíl secundario desde el eje principal Si no se define ningún objetivo, este valor determina la elevación del eje de raíl secundario en relación con el eje de raíl principal. Numérico

0 ft

0 m

Desfase del eje de raíl secundario desde el eje de raíl principal Distancia hasta el eje de raíl secundario desde el eje de raíl principal. Numérico

10 ft

3,048 m

Código de FeatureLine de borde de plataforma Lista de códigos que asignar al vínculo Código de FeatureLine de borde de plataforma Cadena separada por comas PlatformEdge
Altura de la plataforma por encima del raíl izquierdo Ajusta la elevación de la plataforma por encima del raíl (Origin Point of Subassembly) Numérico

2 pies

0,6096 m

Altura de la plataforma por encima del raíl derecho Ajusta la elevación de la plataforma por encima del raíl (Origin Point of Subassembly) Numérico

2 pies

0,6096 m

Parámetros de objetivo

Parámetro Descripción Estado
PlatformLeftEdgeOffset Desfase de plataforma desde el eje de raíl principal Opcional
SecondaryRailCLElev Elevación del raíl secundario Opcional
PlatformRightEdgeOffset Desfase de plataforma desde el eje de raíl secundario Opcional
SecondaryRailCL Desfase de raíl secundario desde raíl principal Opcional
PlatformLeftElevation Altura de la plataforma izquierda por encima del raíl Opcional
PlatformRightElevation Altura de la plataforma derecha por encima del raíl Opcional

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

Este subensamblaje facilita una plataforma de ferrocarril que se relaciona entre dos alineaciones de ferrocarriles diferentes para una ofrecer una anchura variable y a un perfil para usar un talud variable. Coloque el punto de inserción del subensamblaje de la plataforma en la alineación de eje y el perfil del raíl principal, y ajuste el comportamiento mediante la configuración de los parámetros de entrada y los parámetros de objetivo del raíl secundario que se indican más arriba. Se facilitan parámetros de objetivo adicionales para controlar el desfase y la elevación de la plataforma, lo que modifica los parámetros de entrada de la plataforma.

Operación en modo de diseño

En modo de diseño, este subensamblaje dibuja la plataforma de dos ferrocarriles.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma

Código

Descripción

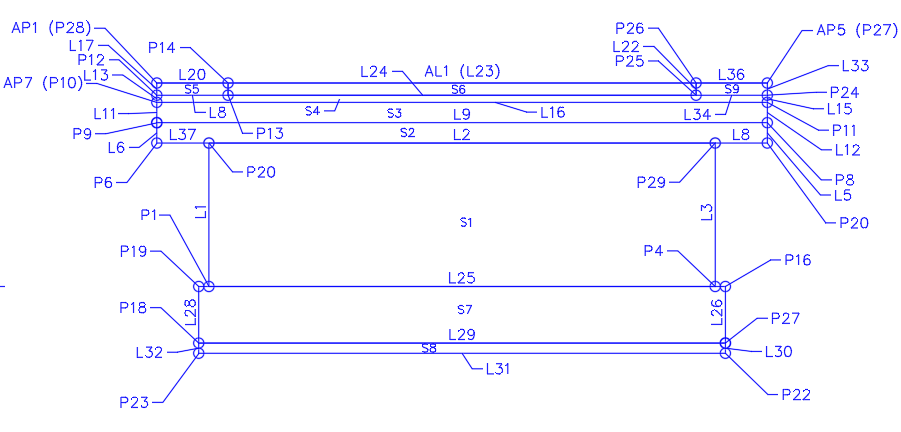

P1 WallBottomLeft Muro inferior izquierda
P2 WallTopLeft Muro superior izquierda
P3 WallTopRight Muro superior derecha
P4 WallBottomRight Muro inferior derecha
P5 PlinthBottomLeft Zócalo inferior izquierda
P6 PlinthTopLeft Zócalo superior izquierda
P7 PlinthTopRight Zócalo superior derecha
P8 ConcreteUnitsTopLeft Unidades de hormigón superior izquierda
P9 ConcreteUnitsTopRight Unidades de hormigón superior derecha
P10 SandBedTopLeft Base arenosa superior izquierda
P11 SandBedTopRight Base arenosa superior derecha
P12 - P13 PlatformEdge Borde de plataforma
P14 PlatformEdgeBottom Borde de plataforma inferior
P15 Top, FootwayRightEdge Acera borde derecho
P16 FoundationRightEdge Cimientos borde derecho
P17 FoundationBottomRight Cimientos inferior derecho
P18 FoundationBottomLeft Cimientos inferior izquierdo
P19 FoundationEdgeLeft Cimientos borde izquierdo
P20 PlinthBottomRight Zócalo inferior derecho
P21 SandBlindingRightTop Enarenado superior derecho
P22 SandBlindingRightBottom Enarenado inferior derecho
P23 SandBlindingLeftBottom Enarenado inferior izquierdo
P24 FoundationBackTopLeft Cimientos posterior superior izquierdo
P25 FoundationBackTopRight Cimientos posterior superior derecho
L1 WallLinkSide Vínculo de muro lado
L2 WallLinkTop Vínculo de muro superior
L3 WallLinkSide Vínculo de muro lado
L4 WallLinkBottom Vínculo de muro inferior
L5 ConcretePlinthLink Vínculo de zócalo de hormigón
L6 ConcretePlinthLinkTop Vínculo de zócalo de hormigón superior
L7 ConcretePlinthLink Vínculo de zócalo de hormigón
L8 ConcretePlinthLinkBottom Vínculo de zócalo de hormigón inferior
L9 ConcreteUnitLink Vínculo de unidad de hormigón
L10 ConcreteUnitLinkTop Vínculo de unidad de hormigón superior
L11 ConcreteUnitLink Vínculo de unidad de hormigón
L12 ConcreteUnitLinkBottom Vínculo de unidad de hormigón inferior
L13 SandBedBottomLeft Base arenosa inferior izquierda
L14 SandBedLinkTop Vínculo de base arenosa superior
L15 SandBedBottomRight Base arenosa inferior derecha
L16 SandBedLinkBottom Vínculo de base arenosa inferior
L17 ConcreteFlagLink Vínculo de indicador de hormigón
L18 ConcreteFlagLink, Top ConcreteFlagLink, Top
L19 - L20 ConcreteFlagLink Vínculo de indicador de hormigón
L21 Footway, Top Acera
L22 FootwayLink Vínculo de acera
L23 FootwayLinkBottom Vínculo de acera inferior
L24 FootwayLink Vínculo de acera
L25 - L28 FoundationLink Vínculo de cimientos
L29 SandBlindingTop Enarenado superior
L30, L32 SandBlinding Enarenado
L31 SandBlindingBottom Enarenado inferior
L33, L35 FoundationBack Cimientos posterior
L34 FoundationBackTop Cimientos posterior superior
L36 FoundationBackBottom Cimientos posterior inferior
S1 Muro Muro
S2 ConcretePlinth Zócalo de hormigón
S3 ConcreteUnits Unidades de hormigón
S4 SandBed Base arenosa
S5 ConcreteFlag Indicador de hormigón
S6 Acera Acera
S7 Cimientos Cimientos
S8 SandBlinding Enarenado

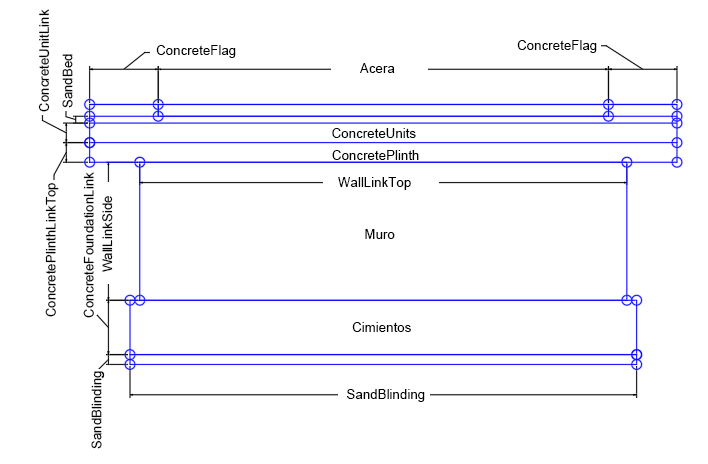

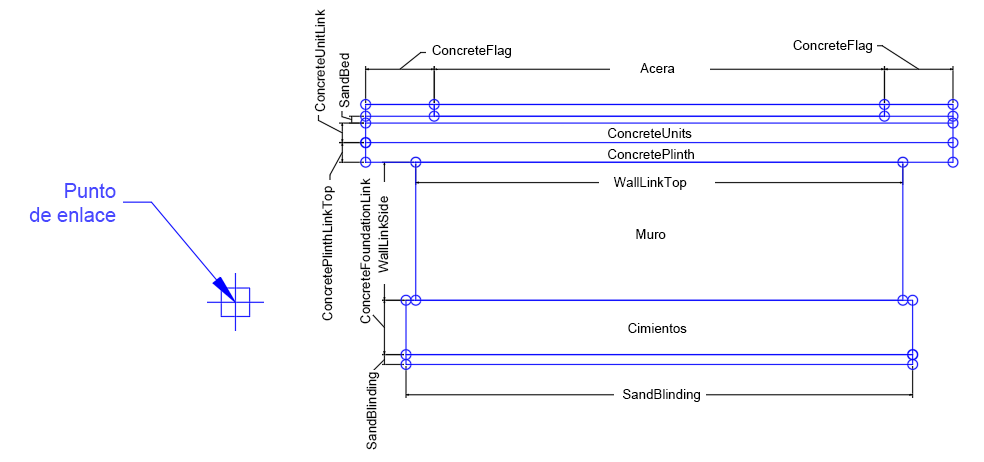

Diagramas de codificación
