Este subensamblaje es una utilidad con finalidad general que se parece al subensamblaje VínculoConPuntoMarcado y que conecta un vínculo desde el punto de enlace con un punto marcado denominado previamente.
Se puede usar en diversas situaciones, como la conexión entre carreteras adyacentes en las que las elevaciones y los desfases relativos varían, o a través de un área triangular entre carreteras convergentes. Utilice el subensamblaje PuntoMarca si el punto de conexión no se ha nombrado todavía.
Enlace

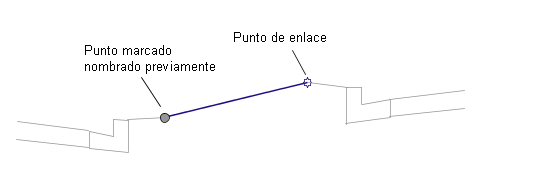

El punto de enlace se encuentra al comienzo del vínculo. El vínculo puede tener cualquier orientación. La orientación viene determinada por la ubicación del punto marcado con respecto al punto de enlace.
Parámetros de entrada
Nota: todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
|
Nombre de punto marcado |
Nombre del punto marcado con el que se debe establecer la conexión |
Cadena |
Ninguno |
|
Códigos de vínculo |
Lista de códigos que se asignarán al vínculo |
Cadena separada por comas |
Top, Datum |
|
Omitir vínculo |
Este parámetro añade o elimina el vínculo de la superficie. Utilice falso para añadir el vínculo, el punto inicial y el punto final. Verdadero para añadir únicamente el punto final. |
Verdadero/Falso |
No |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o varios objetos de destino, como una superficie, una alineación o un objeto de perfil en un dibujo. Para obtener más información, consulte Para especificar objetivos de obra lineal.
Parámetros de objetivo: ninguno.
Parámetros de salida
|
Parámetro |
Descripción |
Tipo |
|---|---|---|
|
Desfase inicial |
+/- desfase del comienzo del vínculo |
Numérico |
|
Elevación inicial |
Elevación del comienzo del vínculo |
Numérico |
|
Desfase final |
+/- desfase del final del vínculo |
Numérico |
|
Elevación final |
Elevación del final del vínculo |
Numérico |
Comportamiento

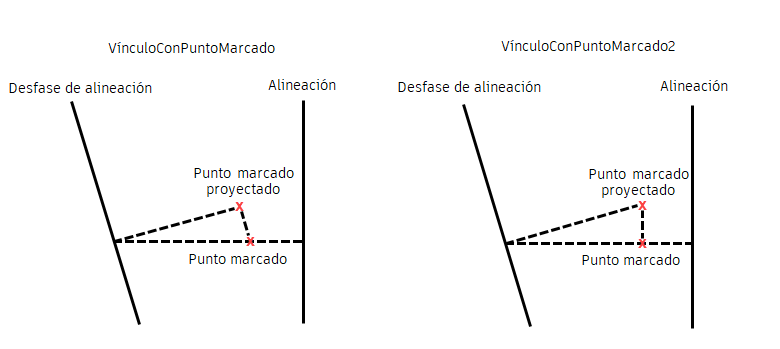

La principal diferencia entre el subensamblaje VínculoConPuntoMarcado2 y el subensamblaje VínculoConPuntoMarcado reside en su aplicación cuando el punto marcado se encuentra en una línea base de ensamblaje de desfase que se compara con el vínculo. La ilustración siguiente muestra la diferencia entre los dos.
Operación en modo de diseño
En el modo de diseño, este subensamblaje muestra el vínculo entre el punto de enlace y el punto marcado.
Códigos de punto, vínculo y forma
Ninguno.

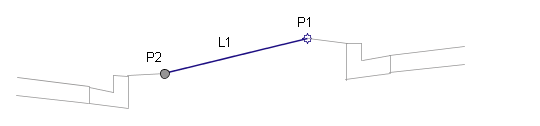

Diagrama de codificación
