El subensamblaje PipeTrenchAdjustDiameter con una sola tubería en una zanja permite el cálculo de volumen de la base de la cama y el relleno granular.
La profundidad variará en la sección de relleno granular; en las otras, será una constante. Todas las profundidades, anchuras y diámetros cambiarán de zanja a zanja. La profundidad de la zanja variará en la alineación, puesto que se mide de la parte inferior de la zanja a la superficie de objetivo. Los lados de excavación serán verticales para profundidades mejores que 12' (3.5 m) y habrá un talud del 300% para profundidades mayores. El perfil seguirá el centro de la tubería.
Enlace
Por defecto, el punto de enlace es el centro de la tubería.

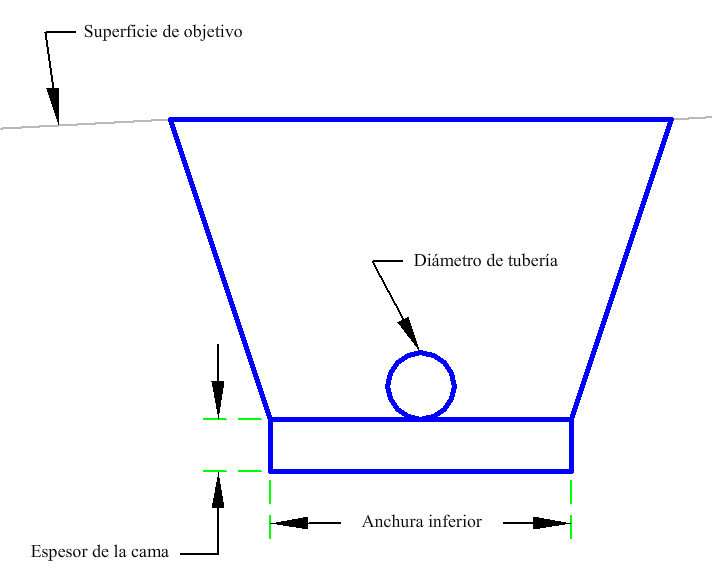

Parámetros de entrada
|
Parámetro |
Descripción |
Tipo |
Valor por defecto |
|---|---|---|---|
| Anchura inferior | Anchura inferior de la zanja de tubería | Numérico, positivo |
3 pies 1 m |
| Cobertura de tubería | Profundidad de la zanja desde la parte superior de la tubería hasta la superficie | Numérico, positivo |
0.5 pies 0.15 m |
| Diámetro de tubería | Diámetro de tubería | Numérico, positivo |
0.667 pies 0.2 m |
| Espesor de la cama | Profundidad de la cama de tubería sobre la parte inferior de la zanja | Numérico, positivo |
0.166 pies 0.05 m |
Parámetros de objetivo
Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.
|
Parámetro |
Descripción |
Estado |
|---|---|---|
| Superficie de intersección | Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies. | Obligatorio |
Asignaciones lógicas en tiempo de ejecución
Ninguno.
Parámetros de salida
Ninguno.
Comportamiento
La elevación de la parte inferior de la zanja se calcula como la elevación de línea de rasante menos la mitad del diámetro de tubería más el espesor de la cama. El vínculo de la parte inferior de la zanja horizontal se sitúa simétricamente en torno al desfase del punto de enlace a esa elevación. Si la profundidad de la zanja es menor que 12' (3.5m), los lados de la zanja son verticales. Por encima de esta profundidad, la zanja tiene pendientes de talud del 300%. En ambos casos, los taludes de borde se extienden hacia arriba en la superficie existente.
Operación en modo de diseño
En modo de diseño, este subensamblaje dibuja una zanja.
Códigos de punto, vínculo y forma
En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.
|
Punto, vínculo o forma |
Código |
Descripción |
|---|---|---|
| P1 | PipeBottom | Parte inferior de la tubería |
| P2 | BeddingBottomCenter | Parte central inferior de cama |
| P3 | PipeBackfillBottom_In | Interior de la parte inferior de relleno |
| P4 | PipeBeddingBottom_In | Interior de la parte inferior de cama |
| P6 | PipeBeddingBottom, Datum | Parte inferior de cama de la tubería |
| P7 | PipeBackfillBottom_Out | Exterior de la parte inferior de relleno |
| P9 | Hinge, Top | |
| P10 | Top | |
| P11 | Tubería | |
| P12 | PipeTop | Parte superior de tubería |
| P13 | Tubería | |
| P14 | PipeCenter | Centro de tubería |
| L1, L5 | PipeBackfillBottom | Relleno de tubería inferior |
| L2, L4 | PipeBedding | Cama de la tubería |
| L3 | PipeBeddingBottom, Datum | Parte inferior de cama de la tubería |
| L6 - L7 | Tubería | |
| L8 | TrenchSlopeInner | Talud de zanja de tubería interior |
| L9 | TrenchSlopeOuter | Talud de zanja de tubería exterior |
| L10 | Top | |
| S1 | PipeBedding | Cama de la tubería |
| S2 | TrenchMaterial | Material de relleno de zanja |

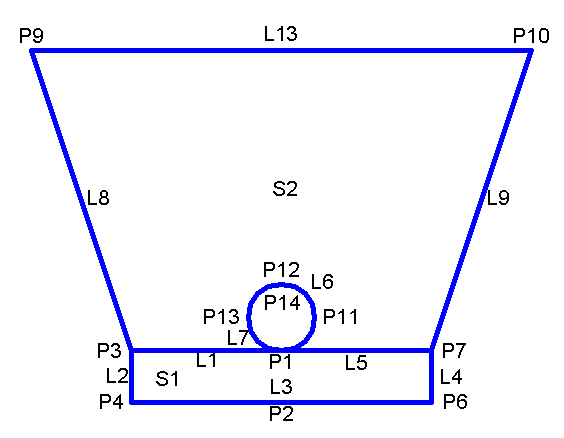

Diagrama de codificación
