PaularConPlantas

Enlace

El punto de enlace se encuentra en el centro del paular con plantas.

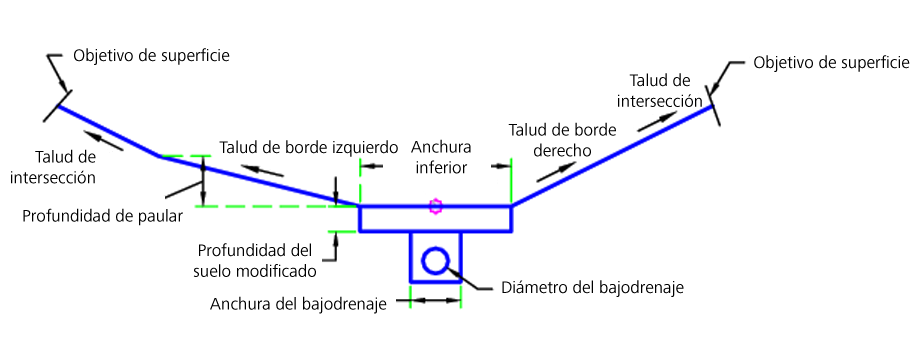

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha	Derecha
Anchura inferior	Anchura de la parte inferior de un paular	Numérico, positivo	3
Incluir suelo modificado	Incluir suelo modificado bajo el paular	Sí / No	Sí
Talud de intersección	Talud de intersección	Numérico, positivo	2 ( : 1 )
Profundidad del suelo modificado	Profundidad del suelo modificado	Numérico, positivo	0,5 pies 0,15 m
Diámetro del bajodrenaje	Diámetro del bajodrenaje	Numérico, positivo	0,5 pies 0,15 m
Profundidad del bajodrenaje	Profundidad del bajodrenaje	Numérico, positivo	1 pie 0,30 m
Anchura del bajodrenaje	Anchura del bajodrenaje	Numérico, positivo	1 pie 0,30 m
Incluir bajodrenaje	Incluir bajodrenaje	Sí / No	Sí
Profundidad de paular	Profundidad de paular	Numérico, positivo	1 pie 0,30 m
Talud de borde izquierdo	Talud de borde izquierdo	Numérico, positivo	4 ( : 1 )
Talud de borde derecho	Talud de borde derecho	Numérico, positivo	2 ( : 1 )

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro	Descripción	Estado
Objetivo de superficie	Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies.	Opcional

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

A partir del punto de enlace, el paular se genera con los parámetros de entrada. Si se establece el objetivo de superficie, se detecta la superficie de intersección (solo para situaciones de desmonte). Si la opción Incluir bajodrenaje se establece en Sí, se generará el bajodrenaje.

Operación en modo de diseño

En el modo de diseño, se genera el paular con plantas.

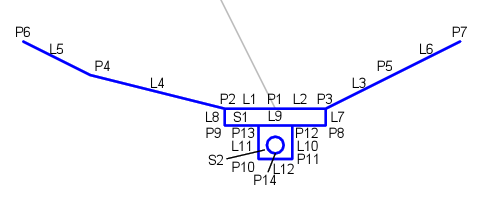

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	Línea de caudal	Línea de caudal del paular con plantas
P2, P3	Paular	Borde del paular
P4, P5	Articulación
P6, P7	Intersección, Intersección_Desmonte
P10-P13	Bajodrenaje
P14	Tubería_Rasante	Rasante de tubería del bajodrenaje
L1 - L4	Parte superior, paular	Parte superior de paular
L5, L6	Intersección, Intersección_Desmonte
L9	SueloModificado, Datum	Parte inferior del suelo modificado
L14	Bajodrenaje, Datum	Parte inferior del bajodrenaje
S1	SueloModificado
S2	Bajodrenaje
