ArcénRespaldo

Enlace

El punto de enlace se encuentra en el borde interior del arcén de respaldo. Este componente se puede enlazar al lado izquierdo o al derecho.

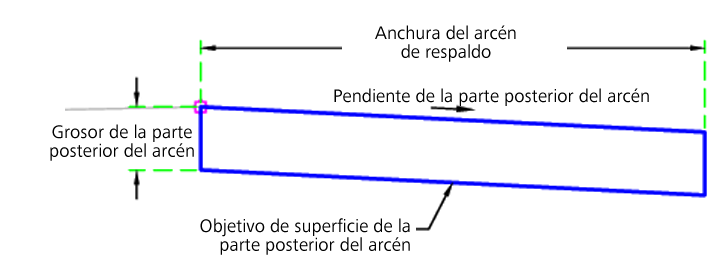

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa en qué lado se coloca el subensamblaje	Izquierda / Derecha	Derecha
Anchura del arcén de respaldo	Anchura del arcén de respaldo	Numérico, positivo	2 pies 0,6 m
Pendiente del arcén de respaldo	Pendiente del arcén de respaldo	Numérico	-5%
Grosor del arcén de respaldo	Grosor del arcén de respaldo	Numérico, positivo	0,25 pies 0,08 m

Parámetros de objetivo

Esta sección muestra los parámetros de este subensamblaje que se pueden asignar a uno o a varios objetos de destino. Para obtener más información, consulte Para especificar objetivos de obra lineal.

Parámetro	Descripción	Estado
Superficie del arcén de respaldo	Nombre de la superficie de intersección. Los tipos de objeto siguientes se pueden utilizar como destinos para especificar la superficie: superficies.	Opcional

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

El punto inicial se establece en el punto de enlace. Los laterales y la parte superior del arcén de respaldo inicial se construyen a partir de los parámetros de entrada. Las elevaciones de punto exterior e interior de la parte inferior se comprueban frente a la superficie objetiva para determinar si el punto se encuentra en una condición de desmonte o terraplén. Si se encuentran en ambas condiciones, se crea el vínculo inferior en la pendiente correspondiente del vínculo superior.

Si se encuentra en terraplén, el arcén de respaldo de la parte inferior se extiende hasta el objetivo de superficie.

Operación en modo de diseño

En el modo de diseño, este subensamblaje dibuja el arcén de respaldo con los parámetros de entrada.

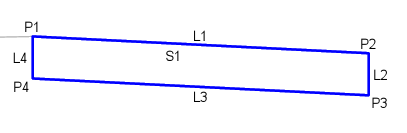

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1, P2	Respaldo	Arcén de respaldo
P3, P4	Respaldo_Inf	Parte inferior del arcén de respaldo
L1	Parte superior, Respaldo	Parte superior del arcén de respaldo
L3	Datum	Parte inferior del arcén de respaldo
S1	Respaldo	Zona del arcén de respaldo
