ValleyGutter

El subensamblaje ValleyGutter es un caz de valle arqueado de hormigón. Puede definir la anchura y la curvatura mediante la selección de geometrías predefinidas.

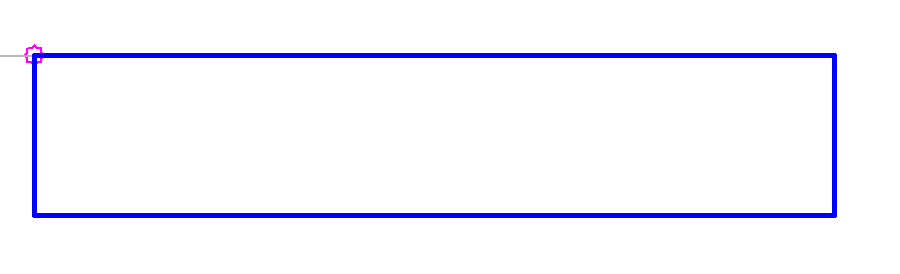

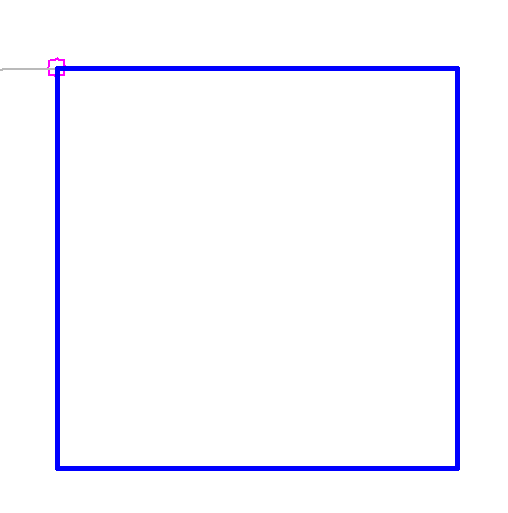

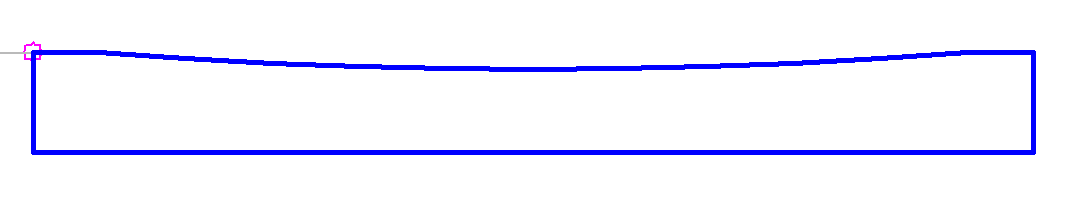

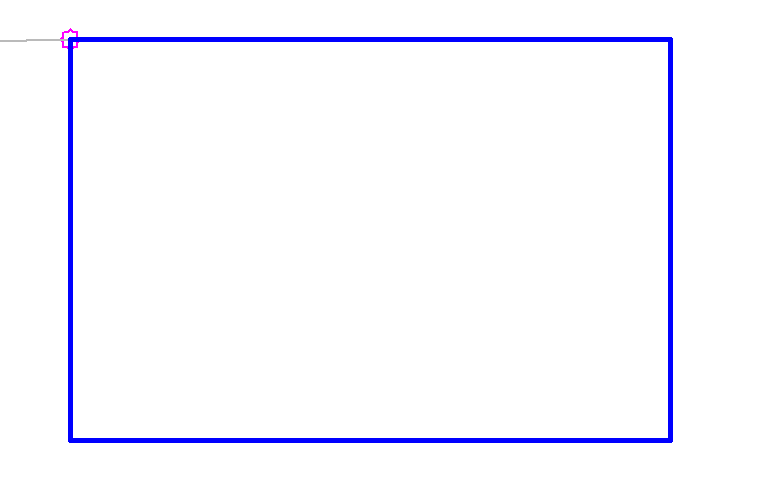

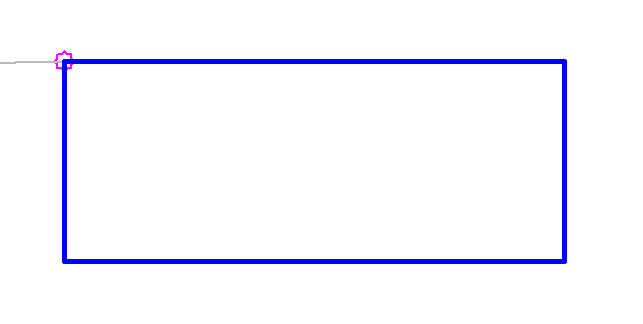

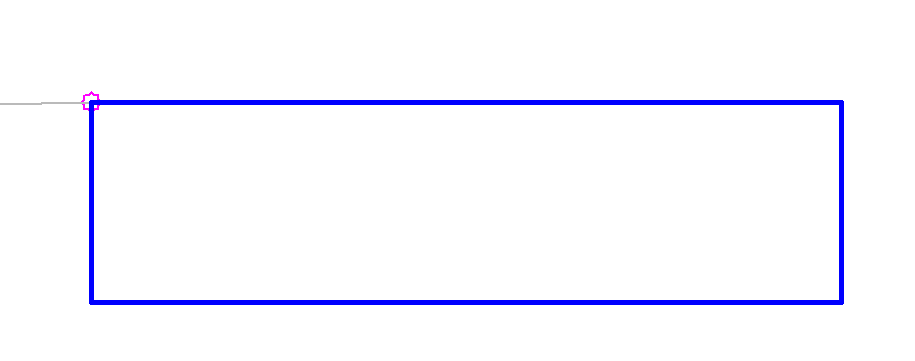

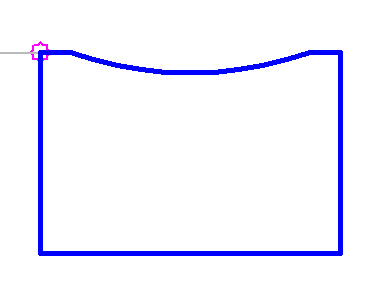

Caso IIA1:

Caso IIB1:

Caso IIC1:

Caso IID1:

Caso IIE1:

Caso IIA2:

Caso IIB2:

Caso IIE2:

Caso IID2:

Enlace

El punto de enlace se encuentra en el punto interior del caz de valle.

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa el lado en el que se coloca el subensamblaje.	Izquierda/Derecha	Derecha
Código de vínculo de datum	Lista de códigos que asignar al vínculo de formación.	Cadena separada por comas	Formación
Código de vínculo superior	Lista de códigos que asignar al vínculo superior.	Cadena separada por comas	Top
Código de forma	Lista de códigos que asignar a las formas, si las hay, generadas por este subensamblaje.	Cadena separada por comas	Guitarra
Guitarra de tipo	Especifica la forma del caz de valle.	IIA1, IIB1, IIC1, IID1, IIE1, IIA2, IIB2, IIE2, IID2	IIA2

Parámetros de objetivo

Ninguno.

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

Este subensamblaje insertará un caz de valle especificado en los parámetros de entrada. Todas las dimensiones se definen en el subensamblaje.

Operación en modo de diseño

En modo de diseño, el subensamblaje muestra los vínculos que componen el tipo de caz de valle seleccionado.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	Top, Hinge
P2, P3, P8, P9	Datum
P4 - P7, P10	Top
L1, L3, L8, L10	Concrete, Datum
L2, L9	Datum
L4, L5, L11	Top
S1, S2	ValleyGutter

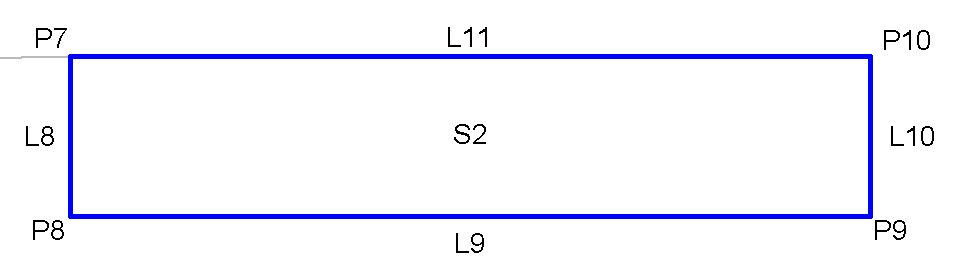

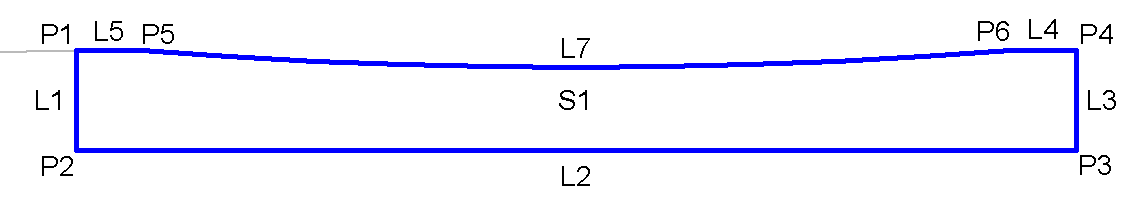

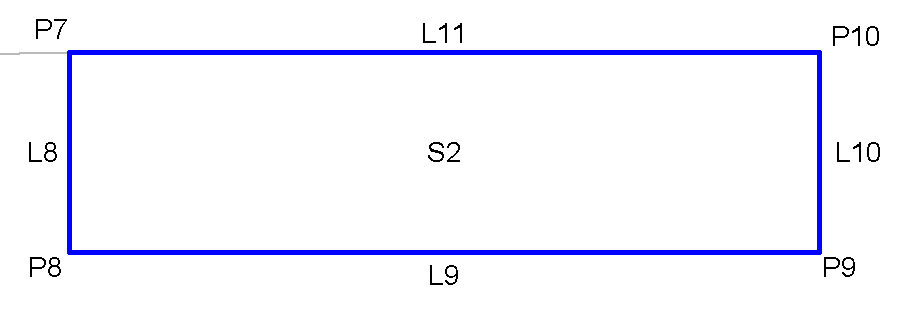

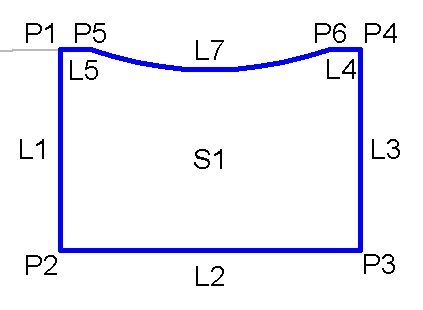

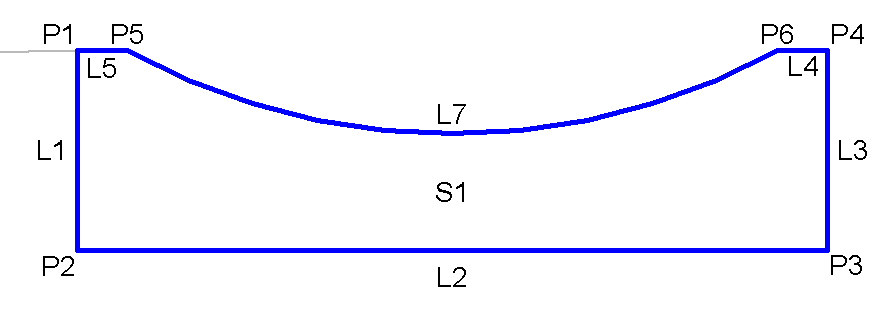

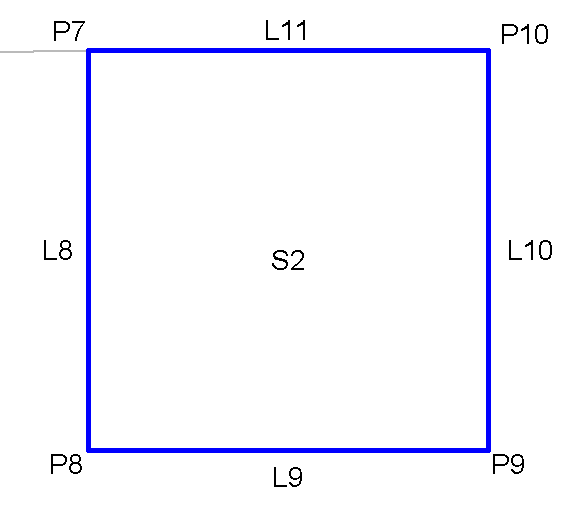

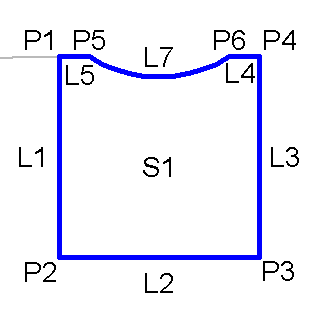

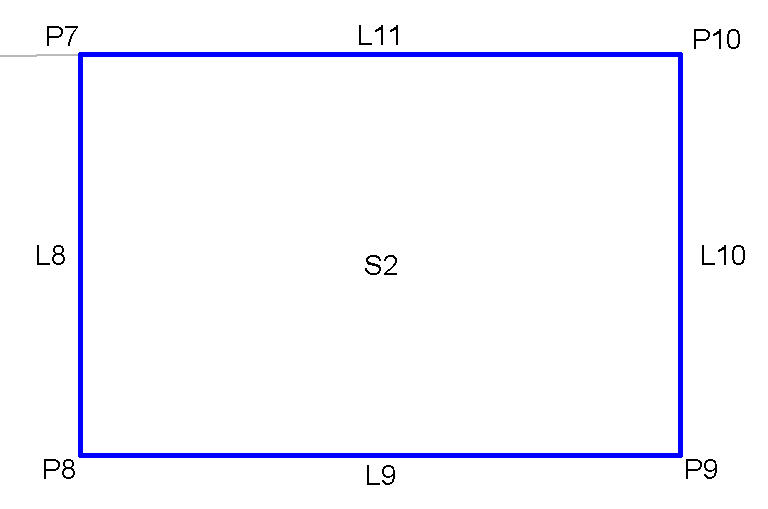

Diagrama de codificación

Caso IIA1:

Caso IIB1:

Caso IIC1:

Caso IID1:

Caso IIE1:

Caso IIA2:

Caso IIB2:

Caso IIE2:

Caso IID2:
