EvenSlopeDitch

El subensamblaje EvenSlopeDitch crea una estructura de cuneta para añadir a los lados izquierdo o derecho del subensamblaje.

Enlace

El punto de enlace se encuentra en el borde interior del primer vínculo.

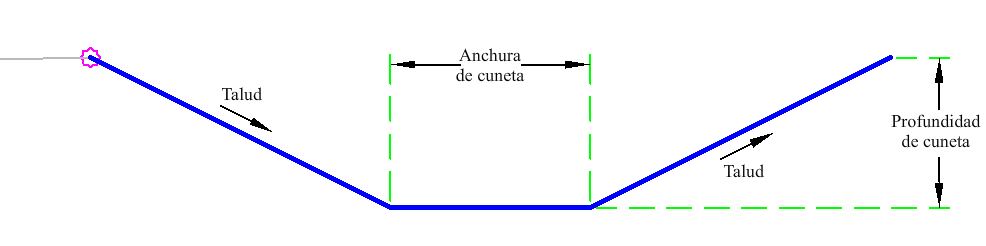

Parámetros de entrada

Nota: Todas las dimensiones se ofrecen en metros o en pies a menos que se indique lo contrario. Todos los taludes se expresan como recorrido por altura (por ejemplo, 4:1), a menos que se indiquen como un porcentaje de talud mediante el signo “%”.

Parámetro	Descripción	Tipo	Valor por defecto
Lado	Precisa el lado en el que se coloca el subensamblaje.	Izquierda/Derecha	Derecha
Profundidad de cuneta	La profundidad de la parte inferior de la cuneta desde el punto de enlace hasta la parte inferior del vínculo del talud interior de cuneta.	Numérico, positivo	3 pies 1 m
Taludes	Talud de los lados de la cuneta.	Numérico, positivo	2 (: 1)
Anchura de cuneta	Anchura de la cuneta.	Numérico, positivo	2 pies 0.6 m

Parámetros de objetivo

Ninguno.

Asignaciones lógicas en tiempo de ejecución

Ninguno.

Parámetros de salida

Ninguno.

Comportamiento

El subensamblaje genera la forma de una cuneta mediante los parámetros de entrada.

Operación en modo de diseño

En modo de diseño, el subensamblaje muestra los vínculos que componen la cuneta mediante los parámetros de entrada.

Códigos de punto, vínculo y forma

En la siguiente tabla se muestran los códigos de punto, de vínculo y de forma de este subensamblaje que tienen códigos asignados. Los códigos de punto, de vínculo y de forma de este subensamblaje que no tienen códigos asignados no se incluyen en esta tabla.

Punto, vínculo o forma	Código	Descripción
P1	Hinge, Top	Punto de articulación
P2	Ditch_In, Bottom_Ditch	Parte inferior dentro de la cuneta
P3	Ditch_Out, Bottom_Ditch	Parte inferior fuera de la cuneta
P4	Hinge
L1	Top, Datum, Ditch, Foreslope, Slopes	Talud interior de cuneta
L2	Top, Datum, Ditch	Parte inferior de cuneta
L3	Top, Datum, Ditch, Backslope	Talud exterior de cuneta

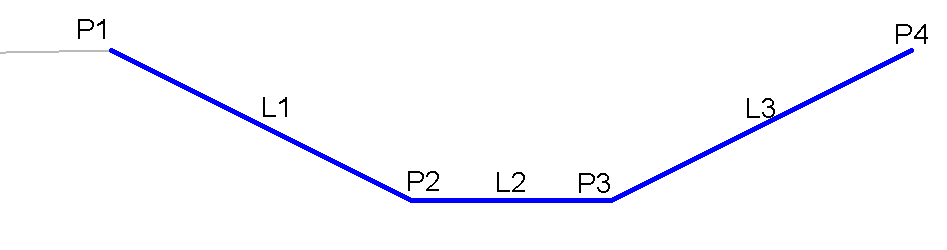

Diagrama de codificación
