Surface Link
Añada un vínculo en una superficie de objetivo entre desfases especificados.
Properties
Especifique los parámetros siguientes en el grupo Properties.
| Link | |
| Link Number | Especifica el número de vínculo. El valor de Link Number generado automáticamente puede cambiarse. |
| Link Codes | Especifica los códigos asignados al vínculo. |
| Geometry Properties | |
| Surface Target | Especifica la superficie de objetivo. |
| Start X | Especifica el valor de desfase del punto inicial del vínculo. Haga clic en [...] para abrir el editor de expresiones e introducir o calcular un valor. |
| End X | Especifica el valor de desfase del punto final del vínculo. Haga clic en [...] para abrir el editor de expresiones e introducir o calcular un valor. |
| Start Offset Target | Especifica el objeto de desfase de objetivo del punto inicial del vínculo. Si se especifica este objeto de objetivo, anula el valor de Start Offset. |
| End Offset Target | Especifica el objeto de desfase de objetivo del punto final del vínculo. Si se especifica este objeto de objetivo, anula el valor de End Offset. |
| Depth | Especifica el valor según el cual el vínculo se coloca debajo o encima de la superficie de objetivo.
Haga clic en [...] para abrir el editor de expresiones e introducir o calcular un valor. |
| Points | |
| Start Point Name | Especifica el nombre del punto inicial. El valor generado automáticamente puede cambiarse. |
| Start Point Codes | Especifica los códigos asignados al punto inicial. |
| End Point Name | Especifica el nombre del punto final. El valor generado automáticamente puede cambiarse. |
| End Point Codes | Especifica los códigos asignados al punto final. |
| Miscellaneous | |
| Comment | Indica notas sobre el vínculo. Los comentarios pueden mostrarse en el grupo Preview. |
| Depth for Layout Mode | Especifica el valor Y (respecto al origen) según el cual se coloca el vínculo en Layout Mode en grupo Preview. Haga clic en [...] para abrir el editor de expresiones e introducir o calcular un valor. |
Ejemplos
Para ver ejemplos de cómo se utiliza este elemento de geometría, utilice el siguiente archivo PKT de ejemplo:
Surface Link Example.pkt

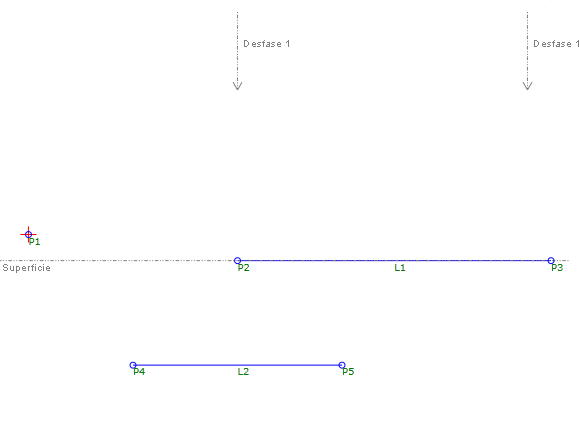

El archivo PKT de ejemplo contiene dos ejemplos de vínculo de superficie. Cada vínculo de superficie se define a partir de una superficie de objetivo y unos desfases. En el diagrama de flujo, cada ejemplo se construye en una secuencia independiente. Para revisar los parámetros, seleccione el vínculo de superficie en el diagrama de flujo; a continuación, observe la sección Geometry Properties en el grupo Properties.
Existen dos ejemplos en el archivo PKT.
- En el vínculo de objetivos de desfase, L1 se dibuja entre los dos objetivos de desfase. Aunque se haya especificado un valor en End Offset, queda anulado por el valor de End Offset Target.
- En el vínculo de valores de desfase estáticos, L2 se dibuja del valor de Start X al valor de End X. Se dibuja con una profundidad de 1 respecto a la superficie de objetivo.
