Las herramientas y comandos de explanación de Autodesk Civil 3D permiten diseñar superficies de rasante.
Las proyecciones de explanación se crean aplicando criterios de explanación en una huella. La explanación se agrupa en colecciones que se pueden guardar para crear diseños de superficie finales y calcular volúmenes.
Una explanación normalmente está formada por una huella, una línea de intersección, líneas de proyección y una cara.
La huella puede ser una figura abierta o cerrada. La huella debe ser una línea característica, una línea de parcela o la línea de intersección resultante de otra explanación.
La cara es el área limitada por las líneas que definen la explanación. Se marca con una marca de centro.
El objetivo para la explanación puede ser una superficie, una distancia, una elevación o una elevación relativa.

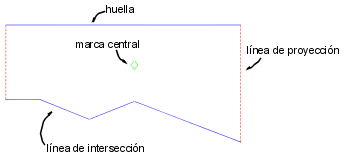

Vista en planta de una explanación
También se puede utilizar los comandos de líneas características para crear y editar líneas características 3D. Las líneas características se pueden incluir directamente en superficies como datos de línea de rotura, o bien se pueden utilizar como huellas de explanaciones.
Antes de comenzar a realizar explanaciones, debe configurar los parámetros y establecer criterios como los siguientes:
- Emplazamiento de explanación: las explanaciones se crean en una topología de emplazamientos. Si no desea que una explanación interactúe con otros objetos en un emplazamiento, cree un nuevo emplazamiento para las explanaciones.
-
Grupo de explanaciones: las explanaciones de un grupo de explanaciones se consolidan para crear una superficie de grupo de explanaciones que permite calcular volúmenes. Antes de crear explanaciones, decida cómo desea gestionarlas respecto a la creación de superficies y cálculos de volumen.
Después de crear un grupo de explanación, las herramientas de volumen en Autodesk Civil 3D muestran la cantidad de desmonte y terraplén necesaria para el diseño de la explanación. Puede subir o bajar el grupo de explanaciones de forma gradual para ajustarlo a los requisitos de volumen. Asimismo, puede cambiar la elevación de los puntos a lo largo de la línea base de una explanación, cambiar la pendiente de una línea base o modificar los criterios de explanación.
- Huellas de las explanaciones: las explanaciones se proyectan hacia su objetivo desde una huella seleccionada. Las huellas pueden ser líneas características creadas específicamente para este propósito, o bien se pueden exportar líneas características de obra lineal o usar líneas de parcela.
-
Objetivos de las explanaciones: la explanación necesita un objetivo. Puede ser una superficie, una distancia o una elevación.

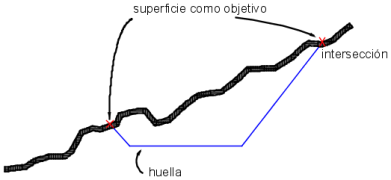

Superficie como objetivo (vista en sección)

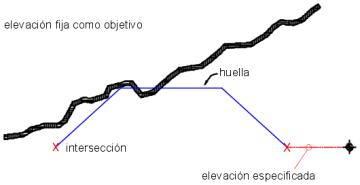

Elevación fija como objetivo (vista en sección)

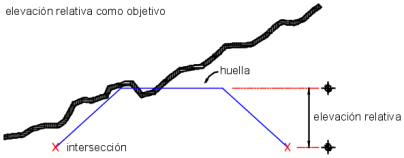

Elevación relativa como objetivo (vista en sección)
Distancia como objetivo (vista en sección)
- Criterios de explanación: al iniciar una explanación, se especifican los criterios de explanación. Por criterios de explanación se entiende cuántos de los valores de configuración de explanación, tales como el objetivo de explanación, se especifican.
La lista de explanaciones definidas en el dibujo se muestra en Espacio de herramientas, ficha Prospector, dentro de la colección Emplazamientos.
Los estilos de explanación y criterios de explanación aparecen en el Espacio de herramientas, en la ficha Configuración.
