Utilice la vista Panorámica de transición de obra lineal para crear y editar transiciones de obra lineal.
Al seleccionar el comando Editar transición de obra lineal, se muestra la vista Panorámica de transición de obra lineal y se muestra una solicitud en la línea de comandos para seleccionar el subensamblaje que se va a realizar la transición.
Utilice las solicitudes de la línea de comandos para seleccionar el subensamblaje y el parámetro en los que desea hacer la transición y, a continuación, seleccione los P.K., los valores y el tipo de transición.

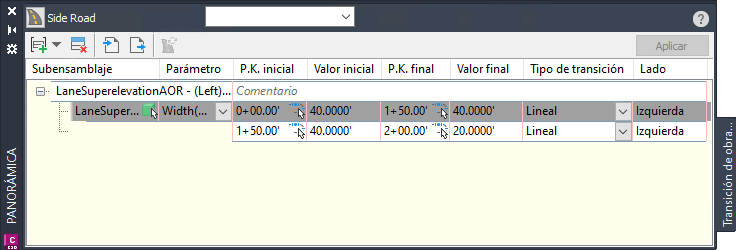

También puede especificar valores en la vista Panorámica de transición de obra lineal.

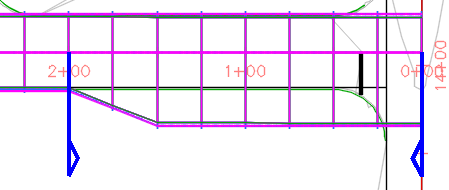

Al seleccionar una fila en la vista Panorámica, la transición correspondiente se resalta con símbolos azules en el dibujo.
Tipos de transición
Hay varios tipos de transición diferentes disponibles para crear.

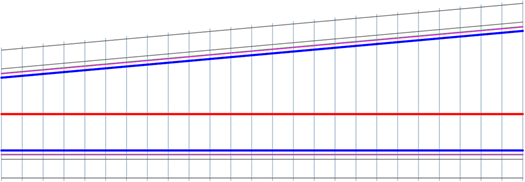

Lineal
Una transición lineal simple, donde cada P.K. calculado se basa en la siguiente fórmula:
Valor inicial + ((Distancia desde P.K. inicial / Distancia total) * Delta)
Donde:
Delta = Valor de transición final − Valor de transición inicial
StationDelta = Distancia desde P.K. inicial / Distancia de transición total

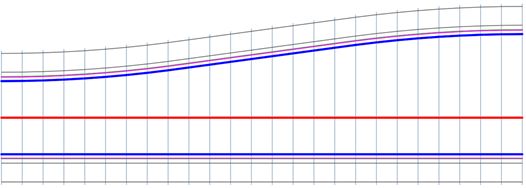

Inclinación de la plaza
Una transición de curva en S que utiliza las siguientes fórmulas:
Para el primer 33,33 % de la distancia de transición:
Valor inicial + (((StationDelta * 3) ^ 2) * (Delta / 4))
Entre el 33,33 % y el 66,66 % de la distancia de transición:
Valor inicial + (Delta / 4) + (((StationDelta * 3) − 1) * (Delta / 2))
Desde el 66,66 % hasta el final de la distancia de transición:
Valor final − ((((1 − StationDelta) * 3) ^ 2) * (Delta / 4))

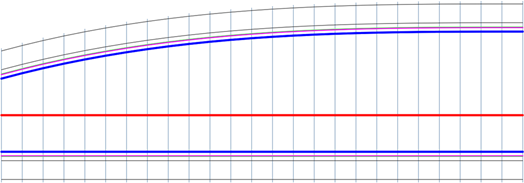

Entrada cúbica
Una transición cúbica con la baliza que se produce desde el principio de la transición y que se aplana hacia el final.
Esta transición utiliza la siguiente fórmula:
Valor final − (((1 − StationDelta) ^ 3) * Delta)

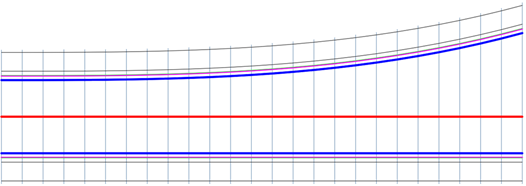

Salida cúbica
Una transición cúbica con la baliza que se produce desde el final de la transición y que se aplana hacia el inicio.
Esta transición utiliza la siguiente fórmula:
Valor inicial + (StationDelta ^ 3) * Delta

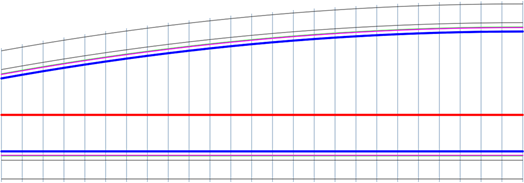

Entrada parabólica
Transición parabólica con la baliza que se produce desde el principio de la transición y que se aplana hacia el final.
Esta transición utiliza la siguiente fórmula:
Valor final − (((1 - StationDelta) ^ 2) * Delta)

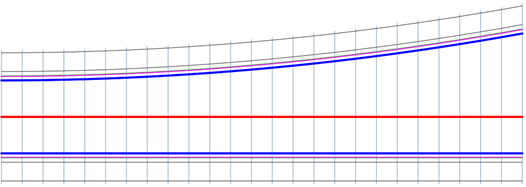

Salida parabólica
Transición parabólica con la baliza que se produce desde el final de la transición y que se aplana hacia el inicio.
Esta transición utiliza la siguiente fórmula:
Valor inicial + ((StationDelta) ^ 2 * Delta)

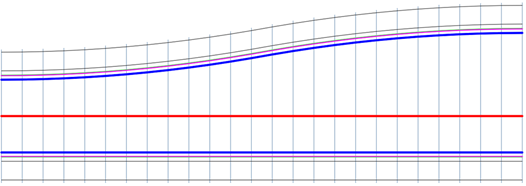

Parabólica inversa
La transición parabólica inversa utiliza las siguientes fórmulas:
Para el primer 50 % de la distancia de transición:
Valor inicial + (((StationDelta * 2) ^ 2) * (Delta / 2))
Desde el 50 % hasta el final de la distancia de transición:
Valor final - ((((1 - StationDelta) * 2) ^ 2) * (Delta / 2))
