Obtenga más información sobre el conjunto de herramientas de análisis de drenaje para Civil 3D.
Autodesk Drainage Tools for Civil 3D ahora se incluyen e instalan con Civil 3D 2026.2. Se trata de un conjunto de herramientas listas para producción diseñado para integrar el entorno de diseño de drenajes de Civil 3D con funciones de análisis basadas en los servicios en la nube de análisis de InfoDrainage, ¡todo ello sin salir de Civil 3D! Esto mejora las funciones de diseño de drenaje al proporcionar nuevos flujos de trabajo para el diseño de embalses, dispositivos de almacenamiento subterráneo y canales abiertos, así como cuencas vertientes mejoradas con un soporte de métodos de escorrentía ampliado.

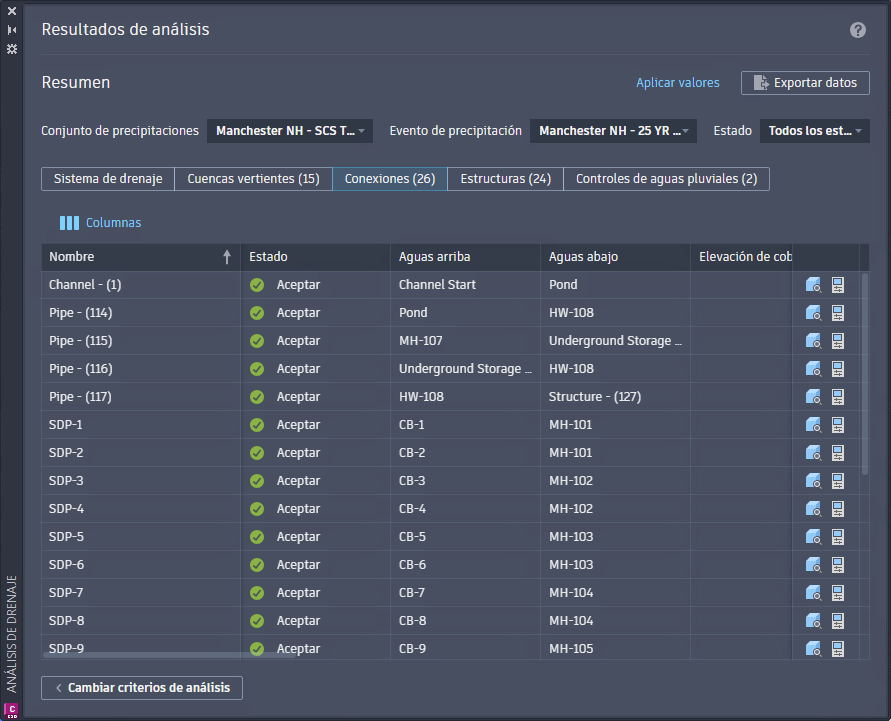

Cuando un ingeniero de drenaje se prepara para analizar un sistema, el análisis se puede iniciar directamente en Civil 3D. Esto permite utilizar diversos métodos de precipitación y escorrentía, y facilita la ejecución de varias simulaciones de eventos de tormentas. Una vez finalizado el análisis, los ingenieros pueden validar los resultados, incluidas las advertencias o los errores, antes de aplicarlos a los componentes de drenaje del dibujo y exportar un informe de análisis completo.

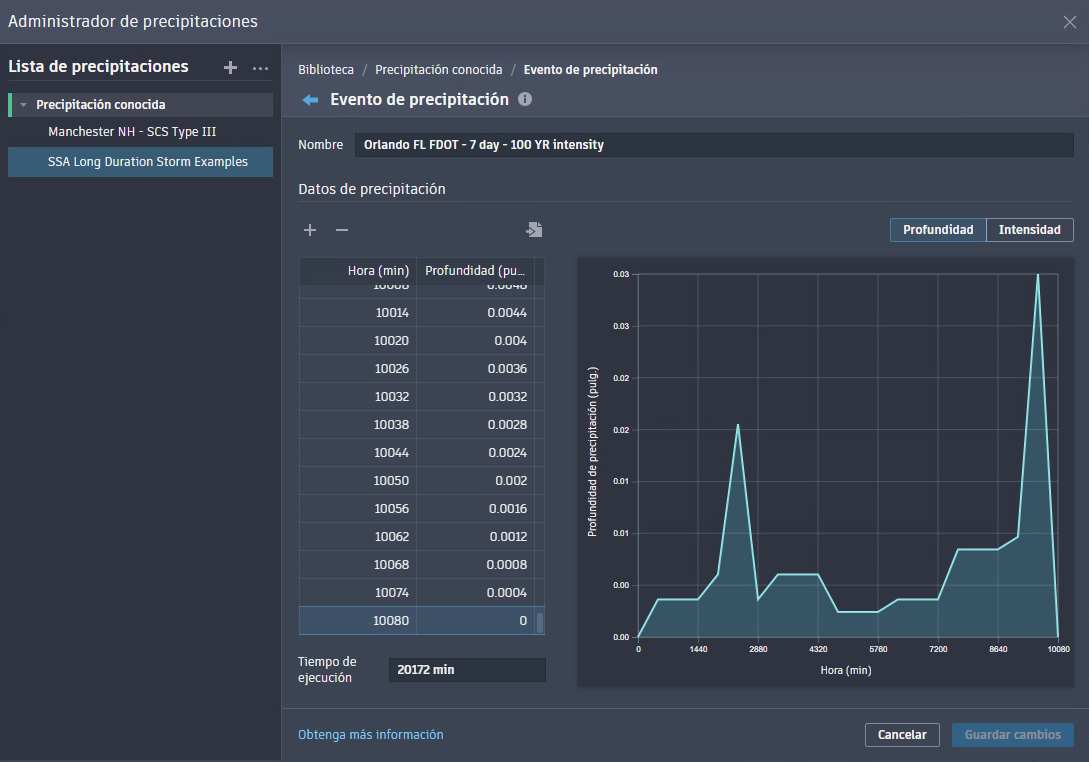

Para admitir los flujos de trabajo analíticos, se incluye un administrador de lluvia para la creación y administración de eventos de precipitación. Más información.
Novedades de la versión 2026.2
Como se ha mencionado anteriormente, las herramientas de drenaje para Civil 3D ahora se instalan con Civil 3D 2026.2. Entre las mejoras incluidas en esta actualización, se encuentran la compatibilidad con conjuntos de precipitaciones Intensidad-Duración-Frecuencia (IDF) y la compatibilidad de versiones de objetos de aguas pluviales entre las distintas versiones del software.
Mejoras generales de la herramienta de drenaje
- Todos los objetos de drenaje de una versión (incluidos estanques, almacenamientos subterráneos y canales) ahora utilizan una versión unificada para facilitar su gestión. Esta implementación de la versión de objeto permite utilizar métodos para diseñar un sistema de drenaje entre equipos sin necesidad de actualizar un dibujo a una versión de software. Las funciones de un objeto dependen de la versión en la que se ha creado y de la versión en la que se abre. Los objetos se pueden actualizar mediante un comando para aprovechar las funciones de las versiones más recientes de Civil 3D. Más información.
- Civil 3D ahora muestra mensajes de error claros al intentar crear referencias a datos para objetos de estanque a partir de dibujos principales creados en versiones anteriores. De este modo, se evitan incidencias de compatibilidad y se asegura la integridad de los datos cuando se trabaja con diferentes versiones del proyecto.
- Se ha añadido una advertencia si hay métodos de escorrentía no coincidentes al iniciar Analizar sistema de drenaje. Los métodos racionales y racionales modificados utilizan datos de IDF de precipitación en lugar de hietogramas, y estos diferentes tipos de datos de precipitación no se pueden utilizar juntos. Los métodos de escorrentía basados en racionalidad no se pueden utilizar con otros métodos de escorrentía en el mismo análisis.
- Se ha mejorado el comportamiento del análisis cuando las tuberías no tienen asignado un coeficiente de rugosidad de Manning. Se asigna un valor por defecto de 0,012 y un mensaje de advertencia indica que se ha utilizado este valor. Esta mejora proporciona una notificación de validación no intrusiva a la vez que resalta la omisión y proporciona acceso directo para definir correctamente el valor.
- Se ha añadido la capacidad de conectar una tubería a un estanque o a un objeto de almacenamiento subterráneo durante la creación o composición de la red de tuberías.
- Se ha mejorado el comportamiento al conectar una tubería a un control de aguas pluviales. Las tuberías ahora se conectarán siempre que el punto final se encuentre dentro del contorno del objeto.
Actualizaciones de cuencas vertientes
- Se ha añadido el botón Propiedades de cuenca vertiente en la cinta de opciones contextual de la cuenca vertiente para acceder rápidamente a las propiedades de objeto o estilo.
- Actualizaciones en la ficha Propiedades del cuadro de diálogo Propiedades de cuenca vertiente. Más información.
- Se ha añadido la capacidad de editar datos de segmentos de caudal y de añadir segmentos de caudal del tipo requerido para el área de cuenca vertiente en la ficha Propiedades del cuadro de diálogo Propiedades de cuenca vertiente. La Vista de segmentos de caudal heredada se ha eliminado de Civil 3D. Los flujos de trabajo integrados en el producto, como los menús contextuales del botón derecho del ratón, se han ajustado en consecuencia.
- Se han añadido métodos racionales y racionales modificados en la ficha Escorrentía del cuadro de diálogo Propiedades de cuenca vertiente. Este método de escorrentía calcula la escorrentía pico en función del área de la cuenca vertiente, el coeficiente de escorrentía y la intensidad de precipitación derivada de los datos IDF (Intensidad-Duración-Frecuencia) de la precipitación.
- Se permite la selección de una Superficie de referencia en la ficha Propiedades del cuadro de diálogo Propiedades de cuenca vertiente mediante la adición de una lista desplegable y un botón para seleccionar en el dibujo. Se ha añadido aquí la función para mantener la capacidad de elegir una superficie que se utilizará para los taludes de los segmentos de caudal.
- Se ha vuelto a activar la capacidad de introducir tiempo en diferentes unidades de tiempo para que el valor de tiempo de concentración definido por el usuario se convierta a las unidades de visualización activadas.
- Se ha añadido la capacidad de una descarga de cuenca vertiente para hacer referencia a un estanque o un objeto de almacenamiento subterráneo en lugar de solo a una estructura de red de tuberías.
Actualizaciones de canal
- Se ha añadido compatibilidad con los canales en el Visor de modelos.
- Se ha añadido la capacidad de extraer líneas características estáticas o dinámicas de canales. Más información.
- Se ha añadido la configuración de comando. Más información.
- Se ha añadido la configuración de referencia de canal para la tangente de alineación, alineación y curva de línea característica, y espiral de alineación. Por defecto, el parámetro es de 5,0.
- Se ha añadido la configuración de sección transversal del canal para definir el valor por defecto del tipo de sección transversal del canal. El valor por defecto es Trapezoidal.
- Se han añadido líneas características desde la configuración del canal para la plantilla de nombre y el estilo de línea de las líneas características extraídas.
Actualizaciones de estanque
- Actualizaciones en la ficha Almacenamiento del cuadro de diálogo Propiedades del estanque. Más información.
- Se ha añadido la capacidad de exportar datos de curvas de almacenamiento a un archivo *.csv.
- Ahora, hay disponibles incrementos de profundidad para definir la curva de almacenamiento de un estanque conceptual.
- Se han mejorado las tablas de almacenamiento de estanques generados por superficie al permitir la supresión de filas definidas por el usuario que contienen datos no válidos.
- Se han añadido opciones de cálculo de almacenamiento para Volumen de superficie, Aproximación cónica o Área final media. Los estanques generados por la superficie siempre utilizarán el volumen de superficie.
- Se ha añadido un gráfico dinámico de curvas de almacenamiento por fases que muestra el área, la profundidad y el volumen de almacenamiento. Al colocar el cursor sobre una profundidad en el gráfico, se muestran los datos adecuados para esa fase.
- Actualizaciones de la configuración de funciones y comandos.
- Se ha añadido la configuración de funciones y comandos.
- Se ha añadido una configuración que permite controlar el estilo por defecto de las líneas características asociadas a un estanque.
- Se ha añadido la configuración de almacenamiento para el desagüe de seguridad, el incremento de profundidad y el método de cálculo de almacenamiento.
- Se ha añadido la configuración de infiltración para el tipo de infiltración, la velocidad de infiltración inferior, la velocidad de infiltración lateral y el coeficiente de seguridad.
- Se ha añadido una configuración que permite controlar el radio de curva por defecto para los contornos de estanques.
- Se ha añadido la configuración de Líneas características de estanque para la plantilla de nombre, la vinculación dinámica y una lista de las líneas características que se deben crear.
- Se ha añadido la configuración de Crear estanque para la profundidad del estanque, la elevación, la referencia de elevación y el talud interior.
- Se ha añadido la configuración de Crear estanque a partir de objeto para la profundidad de estanque, la referencia de elevación, el talud interior y una opción para eliminar la entidad existente.
- La ficha Caudales de entrada del cuadro de diálogo Propiedades del estanque ahora contiene información específica de las conexiones con tuberías, canales y cuencas vertientes. Más información.
- Actualizaciones en la ficha Descargas del cuadro de diálogo Propiedades del estanque. Más información.
- Información organizada específica sobre las conexiones con tuberías y canales.
- Se ha cambiado el nombre de "Infiltración base" a "Infiltración inferior".
Actualizaciones de almacenamiento subterráneo
- Actualizaciones de la ficha Almacenamiento del cuadro de diálogo Propiedades de almacenamiento subterráneo. Más información.
- Se ha revisado el algoritmo para calcular el área de almacenamiento y el almacenamiento incremental. El cambio de cualquier valor en una fase del almacenamiento no afecta a la fase anterior. Al modificar la columna de área de almacenamiento, los valores de las demás celdas de esta columna de área de almacenamiento permanecen sin cambios.
- Se ha añadido la capacidad de exportar el almacenamiento subterráneo por etapas a un archivo *.csv. Los datos incluyen profundidad, área de almacenamiento, volumen de almacenamiento incremental y volumen.
- Se ha añadido un gráfico dinámico de curvas de almacenamiento por fases que muestra el área, la profundidad y el volumen de almacenamiento. Al colocar el cursor sobre una profundidad en el gráfico, se muestran los datos adecuados para esa fase.
Mejoras del Administrador de precipitaciones
- Se han añadido conjuntos pluviométricos de Intensidad-Datos-Frecuencia (IDF) de para la gestión de datos de precipitaciones.
- Importe datos IDF de precipitaciones desde archivos *.csv personalizados, NOAA, SSA e Hydraflow.
- Se ha añadido la capacidad de mostrar, ocultar, ampliar y desplegar gráficos de visualización de eventos de precipitación conocidos y datos de IDF de precipitación.
Mejoras en el análisis del sistema de drenaje
- Los criterios de análisis se guardan ahora mientras trabaja. Se han eliminado las solicitudes para guardar los cambios con el fin de agilizar los flujos de trabajo.
- Análisis de drenaje ahora solicitará un conjunto de datos de precipitación válido antes de entrar en el flujo de trabajo de análisis.
- Se han añadido a los informes de análisis los datos y resultados relacionados con los métodos racionales e IDF de precipitaciones.
- Se ha cambiado el método de selección de precipitaciones para un análisis a fin de utilizar casillas de verificación en la página Criterios de análisis.
- Se ha añadido una advertencia cuando no hay caudales de entrada de cuenca vertiente al iniciar el análisis del sistema de drenaje.
- Se han realizado mejoras en la exportación de resultados de análisis al habilitar la exportación cuando ha cambiado parte del sistema de drenaje analizado. Esta solución permite exportar los resultados y los criterios de análisis, pero los datos de entrada permanecerán desactivados para evitar combinar los valores de entrada modificados con los resultados devueltos anteriormente. La práctica recomendada sigue siendo volver a ejecutar el análisis para asegurarse de que los resultados coinciden con el estado actual del sistema de drenaje.
Novedades de la versión 2026.1
En esta actualización, se han implementado mejoras en los controles de aguas pluviales, el Administrador de precipitaciones y varias mejoras en la interfaz de usuario.
Mejoras generales en el control de aguas pluviales
- Los embalses, los objetos de almacenamiento subterráneo y los canales se pueden ver en Autodesk Construction Cloud.
- Ahora se pueden añadir embalses y almacenamientos subterráneos al Visor de modelos.
- En el Prospector, los Controles de aguas pluviales se han movido del nodo Redes de tuberías a su propio nodo de primer nivel.
- El comando LIST ahora muestra propiedades para embalses y almacenamientos subterráneos.
- Se han añadido embalses y obras lineales al Editor de accesos directos a datos.
- Los dibujos que contengan objetos de Estanque, Almacenamiento subterráneo y Canal de la versión preliminar técnica se abrirán y visualizarán correctamente en esta versión 2026.1. Se mantiene la compatibilidad y el seguimiento de las versiones.
Aunque el análisis funciona con normalidad, no es posible crear ni editar la geometría ni las propiedades del objeto de diseño de drenaje.
- Se muestra un cuadro de diálogo de advertencia para indicar la incompatibilidad con Civil 3D 2026.1.
- Para actualizar estos objetos a la versión actual para su edición, ejecute DRAINAGEDESIGNUPGRADE desde la línea de comandos.
Actualizaciones de estanque
- Los embalses ahora se pueden compartir entre dibujos mediante accesos directos a datos y referencias a datos.
- La ficha Almacenamiento del cuadro de diálogo Propiedades del embalse se ha rediseñado para mayor claridad.
- Ahora se pueden crear embalses a partir de superficies. También se pueden actualizar mediante el comando Redefinir a partir de superficie.
- El embalse ahora tiene clasificaciones de tipo. Los embalses conceptuales se esbozan en el dibujo. Los embalses basados en superficie se crean a partir de superficies.
- Hay cuatro nuevos comandos disponibles para editar la explanación de embalses: Edición rápida de embalses, Añadir pendiente lateral, Añadir contorno y Suprimir contorno.
- Ahora puede ajustar la pendiente y el volumen de un embalse modificando el objeto en el lienzo. Esto incluye la adición de pendientes, la edición de pendientes, la supresión de contornos de pendientes, la adición de contornos y la edición de elevaciones de contorno.
- El nombre del comando Añadir curvas se ha cambiado a Embalse de empalme.
- La curva de almacenamiento de fases para embalses basados en superficie se puede configurar utilizando los modos "Incremento de profundidad" o "Definido por el usuario".
- Se ha mejorado el cálculo del volumen del embalse.
- Los menús desplegables de selección de estilo ahora están disponibles en todos los cuadros de diálogo de embalse.
Más información:
Actualizaciones de canal
- Se ha añadido el comando CreateChannel.
- Hay disponibles otras formas de sección transversal para las secciones de canal triangulares, rectangulares y personalizadas.
- Una sección de canal personalizada se puede definir manualmente importando puntos de un archivo CSV o designando un subensamblaje en el dibujo.
- Se puede definir una sección de canal personalizada importándola de un subensamblaje existente en el dibujo.
- El intervalo de P.K. de una línea base de canal se puede personalizar (P.K. original).
- Se ha implementado la compatibilidad con la alineación y el perfil como línea base de canal para la creación de canales.
- Los parámetros de comandos y características del canal ahora están disponibles.
Más información:
Actualizaciones de almacenamiento subterráneo
- Ahora puede seleccionar un almacenamiento subterráneo y crear, copiar y editar el estilo de la vista de plano desde el menú contextual.
- Se ha añadido la capacidad de mostrar la proporción de espacio vacío (huecos) en una profundidad de fase para el almacenamiento de agua.
Más información:
Mejoras del Administrador de precipitaciones
- Se han implementado mejoras en la interfaz de usuario para crear, organizar, modificar e intercambiar fácilmente diversos datos de precipitaciones.
- Se ha añadido Precipitación basada en distribución para crear datos de precipitaciones basados en un calado de precipitación aplicado a una distribución de precipitación.
- Se ha añadido la posibilidad de crear un evento de precipitación basado en distribuciones de precipitación SCS y un calado de precipitación válido (de 0 a 10 080 mm).
- Se ha añadido la capacidad de importar y exportar datos de precipitación individuales o conjuntos de datos con un archivo de biblioteca de precipitaciones (*.RAIN) para compartir con otros dibujos.
Más información: Acerca del Administrador de precipitaciones
Mejoras en el análisis del sistema de drenaje
- Se han añadido detalles de nodos de vertido individuales y totales del sistema a la ficha Sistema de drenaje de los resultados de análisis.
- Las mejoras en las opciones de exportación incluyen la selección de las columnas de resultados actuales, todas las columnas de resultados o la exclusión total de los resultados.
- La exportación de datos de análisis incluye ahora datos de precipitación y de entrada.
- Ahora se incluyen fichas adicionales de datos de entrada en el archivo de Excel exportado para el análisis. Entre ellos se incluyen SBUH, Estructura, Escorrentía SCS, SWMM, Criterios de análisis, Controles de aguas pluviales (embalses y almacenamiento subterráneo), Conexiones (tuberías y canales), Salida de control de aguas pluviales y Escorrentía de área de tiempo.
- Se ha añadido compatibilidad para pasar flujos de derivación de una estructura de entrada a la estructura de entrada de destino aguas abajo.
Más información: Análisis de sistemas de drenaje
