Referencia del cuadro de diálogo Modificación de esquina
Defina las modificaciones de esquina que añade a las caras de chapa.
Acceso
Cinta de opciones: ficha Chapa
panel Modificar Modificación de esquina
Forma
Controla la forma, el método de medición de separación, el tipo de solapamiento y los parámetros de separación para la modificación de esquina.
Forma
Permite seleccionar las aristas de modelo y especificar si se crean roturas de esquina.
Modificación de esquina
Permite especificar la nueva geometría de esquina entre las caras de chapa intersecantes o coplanares existentes.
Tipo de apertura de esquina
Permite especificar una esquina abierta. Utilice esta opción si desea abrir una esquina cuadrada para crear una modificación de esquina de chapa (normalmente, en un modelo de pieza convertido).
Aristas
Permite seleccionar una arista de modelo en cada cara.
Bisel/Unión
Esta opción se denomina Bisel cuando las aristas seleccionadas están sobre una cara coplanar y Unión cuando las aristas seleccionadas están sobre caras no planas. Los controles incluyen:
- método de medición de separación usado
- tipo de solapamiento de separación de uniones
- valor de distancia de separaciones
- porcentaje de solapamiento (si es necesario)
Distancia de separación máxima
Utilice esta opción para crear una separación de modificación de esquina que se pueda medir de manera coherente con el uso de un calibrador de inspección física.
Distancia cara/arista
Cree una separación de modificación de esquina que se pueda medir desde la cara adyacente a la primera arista seleccionada hasta la segunda arista seleccionada. Estas modificaciones de esquina son coherentes con las uniones generadas por las versiones de Inventor anteriores a R2008.
Opción de solapamiento
45 grados
(selecciones coplanares/distancia de separación máxima) Aplica el tipo de unión Separación simétrica a la modificación de esquina seleccionada.
Separación simétrica
(selecciones coplanares/distancia de cara/arista) Aplica el tipo de unión Separación simétrica a la modificación de esquina seleccionada.
Separación simétrica
(selecciones no planas/distancia de separación máxima) Aplica el tipo de unión Separación simétrica a la modificación de esquina seleccionada.
Sin solapamiento
(selecciones no planas/distancia de cara/arista) Aplica el tipo de unión Sin solapamiento a la modificación de esquina seleccionada.
Solapamiento
(selecciones coplanares/distancia de separación máxima) Aplica el tipo de unión Solapamiento a la modificación de esquina seleccionada.
Solapamiento
(selecciones coplanares/distancia de cara/arista) Aplica el tipo de unión Solapamiento a la modificación de esquina seleccionada.
Solapamiento
(selecciones no planas/distancia de separación máxima) Aplica el tipo de unión Solapamiento a la modificación de esquina seleccionada.
Solapamiento
(selecciones no planas/distancia de cara/arista) Aplica el tipo de unión Solapamiento a la modificación de esquina seleccionada.
Cambiar solapamiento
(selecciones coplanares/distancia de separación máxima) Aplica el tipo de unión Cambiar solapamiento a la modificación de esquina seleccionada.
Cambiar solapamiento
(selecciones coplanares/distancia de cara/arista) Aplica el tipo de unión Cambiar solapamiento a la modificación de esquina seleccionada.
Cambiar solapamiento
(selecciones no planas/distancia de separación máxima) Aplica el tipo de unión Cambiar solapamiento a la modificación de esquina seleccionada.
Cambiar solapamiento
(selecciones no planas/distancia de cara/arista) Aplica el tipo de unión Cambiar solapamiento a la modificación de esquina seleccionada.

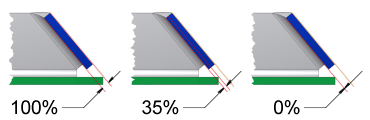

Porcentaje de solapamiento
Permite especificar el solapamiento como porcentaje del grosor de la pestaña usando un valor decimal de 0 a 1. Esta opción es válida cuando el tipo de solapamiento es: solapamiento o cambiar solapamiento.
Separación
Separación Especifica la distancia entre las aristas (o entre una cara y una arista) de la modificación de esquina. Introduzca un valor si es diferente del valor por defecto.
Grosor Valor especificado en el estilo de chapa activo. En caso de que el valor se hubiese editado previamente, puede restablecer el parámetro definido en el estilo de chapa. También puede utilizar las opciones de la lista desplegable para:
- Medir una distancia de operación que se utilizará para este valor.
- Mostrar cotas para identificar una cota que desee utilizar para este valor
- Mostrar parámetros que se puedan sustituir por este valor o restablecer el valor al Valor de la operación si se hubiese cambiado previamente.
(Más)
Alargar esquina
Permite especificar cómo se alarga la esquina.
Alineado
Proyecta la primera cara para que se alinee con la segunda cara.
Perpendicular
Proyecta la primera cara perpendicular a la segunda.
Ficha Doblez
Si desea obtener más información sobre la ficha Doblez, consulte la referencia sobre las opciones de doblez de chapa.
Ficha Vértice
Si desea obtener más información sobre la ficha Esquina, consulte la referencia de opciones de esquina de chapa.
