Adición de cotas en las vistas de dibujo ortogonales

1. En la cinta de opciones, haga clic en la ficha Anotar panel Cota Cota .

2. En la ventana gráfica, seleccione la geometría y arrástrela para mostrar la cota.

   • Si desea añadir una cota lineal para una línea o una arista, pulse para seleccionar la geometría.

   • Si desea añadir una cota lineal entre dos puntos, dos curvas o una curva y un punto, pulse para seleccionar los puntos o la curva.

   • Para añadir una cota simétrica lineal o diamétrica lineal, seleccione dos líneas o aristas paralelas, pulse con el botón derecho del ratón y, a continuación, elija Tipo de cota Lineal simétrica o Diámetro lineal.

   • Para añadir una cota reducida lineal, seleccione dos líneas, aristas o puntos. A continuación, haga clic con el botón derecho y seleccione Tipo de cota Lineal reducido.

   • Si desea añadir una cota radial o de diámetro, pulse para seleccionar el arco o el círculo.

   • Si desea añadir una cota angular, seleccione dos líneas.

   • Para añadir una cota reducida de longitud de arco o angular, seleccione dos líneas, pulse con el botón derecho del ratón y, a continuación, elija Tipo de cota Angular reducida o Longitud de arco reducida.

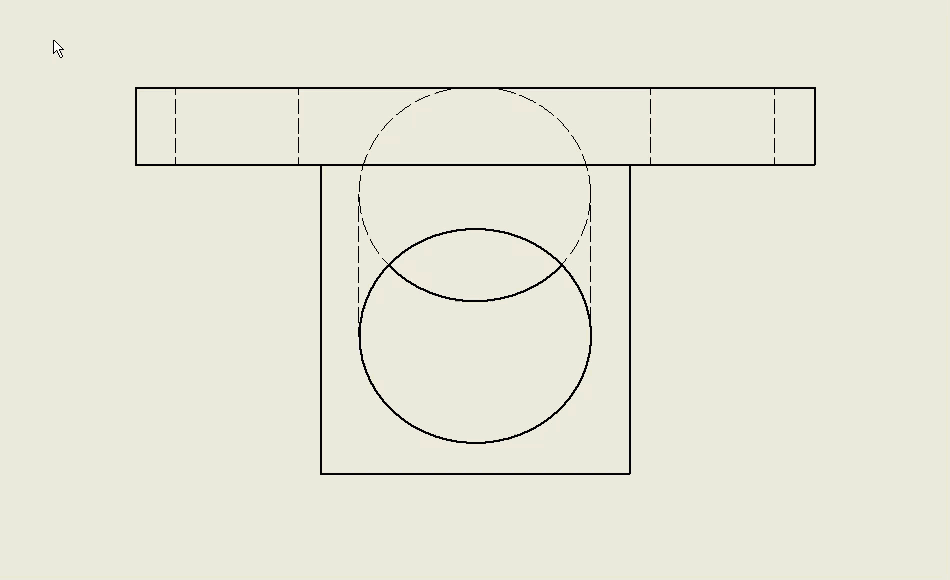

   • Para añadir una cota que gire perpendicular a una arista seleccionada: 1) seleccione una arista lineal o dos puntos. 2) Haga clic con el botón derecho y seleccione Tipo de cota Con rotación. 3) Seleccione una línea para establecer la dirección paralela o perpendicular de la cota.



   • Para anotar una cota de segmento de arco con una longitud de arco, una cota angular o una cota de longitud de cuerda, haga clic para seleccionar el arco. A continuación, haga clic con el botón derecho y, a continuación, elija Tipo de cota Longitud de arco, Longitud de arco reducida, Angular, Angular reducida o Longitud de cuerda.

   • Si desea añadir una cota de intersección implícita, seleccione la primera curva, pulse con el botón derecho del ratón y elija la intersección. Seleccione la segunda curva que define la intersección implícita y designe el elemento (u otra intersección implícita) que desee acotar.

     Sugerencia: Los objetos seleccionados en el dibujo determinan el tipo de cota y los comandos disponibles en el menú contextual. Para cambiar los parámetros o utilizar distintas opciones, pulse el botón derecho del ratón y seleccione un comando del menú.

3. Pulse para insertar la cota en la ubicación deseada.

   Sugerencia: Cuando cree una línea directriz, mantenga pulsada la tecla CTRL del teclado para activar el forzado de la línea directriz en pasos de 15°.

Mostrar cómo se crean las cotas alineadas

Cree cotas alineadas basadas en cada una de las siguientes entradas:

• Una sola línea
• Dos puntos
• Selección del menú contextual

Mostrar cómo se crean las cotas lineales

Cree cotas lineales basadas en las siguientes entradas:

• Una sola línea
• Dos líneas paralelas
• Dos puntos
• Una línea y un punto final
• Una línea y un punto medio

Cree cotas lineales basadas en estas entradas:

• Una intersección proyectada y una línea
• Dos intersecciones proyectadas

Cree cotas lineales basadas en estas entradas:

• Centro de la línea y el círculo
• Punto de cuadrante de la línea y el círculo
• Tangencia más próxima de la línea y el círculo
• Dos círculos entre tangencias
• Dos círculos entre centros

Mostrar cómo se crean las cotas angulares

Cree cotas angulares basadas en cada una de las siguientes entradas:

• Dos aristas para crear una cota de ángulo agudo
• Dos aristas para crear una cota de ángulo obtuso
• Tres puntos

Mostrar cómo se crean las cotas de diámetro

Cree cotas de diámetro con estas selecciones del menú contextual:

• Extremos en el interior (Act), Línea de cota única (Act), Directriz a partir de centro (Des) (valores por defecto)
• Extremos en el interior (Act), Línea de cota única (Act), Directriz a partir de centro (Act)
• Extremo en el interior (Act), Línea de cota única (Des), Directriz a partir de centro (Des)
• Extremo en el interior (Des), Línea de cota única (Des), Directriz a partir de centro (Des)

Mostrar cómo se crean las cotas de radio

Cree cotas de radio con estas selecciones del menú contextual:

• Extremos en el interior (Des), Directriz a partir de centro (Des), Con recodo (Des) (valores por defecto)
• Extremos en el interior (Act), Directriz a partir de centro (Des), Con recodo (Des)
• Extremos en el interior (Act), Directriz a partir de centro (Act), Con recodo (Act)
