Procedimiento para definir y administrar relaciones de unión

Cada tipo de unión define completamente la posición y el movimiento de los componentes seleccionados. Puede seleccionar geometría de punto final, medio o de centro (incluido el punto central de una ranura) para definir una unión. También se pueden definir las condiciones de unión de relaciones mediante Bloquear y Proteger.

En la cinta de opciones, use la ficha Ensamblar panel Relaciones Unión para insertar una unión entre dos componentes del ensamblaje.

Utilice Unión para definir la posición de los componentes y el movimiento

Para empezar, inserte los componentes en un archivo de ensamblaje.

1. Inicie el comando Unión.

   El tipo de conexión por defecto es Automática. Automática determina el tipo de unión de acuerdo con las siguientes reglas:

   • De rotación se selecciona si los dos orígenes seleccionados son circulares.

   • Cilíndrica se selecciona si los dos orígenes seleccionados son puntos de un cilindro.

   • De bola se selecciona si los dos orígenes seleccionados son puntos de una esfera.

   • Rígida se selecciona para todas las demás selecciones de origen.

     Nota: No se puede especificar una conexión de tipo Control deslizante mediante una regla de selección.

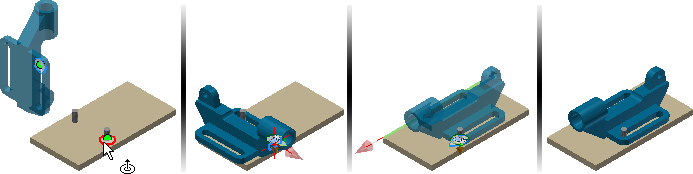

2. Seleccione el origen en el componente de desplazamiento.

   Sugerencia: Pulse CTRL una vez que el componente necesario se resalta para limitar la selección del componente.

3. La selección de origen por defecto se deduce directamente de la geometría. En el caso de un origen que no se pueda deducir directamente, realice una selección en el menú contextual:

   • Para crear un origen de unión entre dos caras, seleccione Entre dos caras, y especifique un punto medio virtual entre dos caras mediante la selección de dos caras y un punto.
   • Para crear un origen de unión y colocarlo a una distancia de desfase del origen, seleccione Desfasar origen. Arrastre las flechas del manipulador o el valor de desfase de entrada para cambiar la ubicación de origen. Seleccione una geometría de referencia con la que alinear el origen.

4. Seleccione el origen en el componente estacionario.

5. Si es necesario, cambie el tipo de unión.

6. Si es necesario, utilice Cambiar componente para invertir la dirección positiva.

7. Si es necesario, seleccione Alineación 1 y elija una de las acciones siguientes para especificar la dirección de alineación:

   • Una cara plana, un punto o una arista en el componente de desplazamiento.
   • Un plano de trabajo, un eje de trabajo o un punto de trabajo del navegador o de la ventana gráfica (si está visible). Si el valor de Alineación 1 es una selección de punto (punto de boceto o punto de trabajo), el valor de Alineación 2 debe ser también una selección de punto.

8. Si es necesario, seleccione Alineación 2 y realice una selección en el componente estacionario para especificar la dirección de alineación.

9. Para cambiar la dirección de alineación, seleccione Invertir la alineación.

10. Haga clic en Aplicar o en Aceptar para completar la operación.

Uso de Límites para definir el rango de movimiento

Para definir un límite:

1. Cree o edite una unión.

2. Abra el cuadro de diálogo y haga clic en la ficha Límites.

   Sugerencia: Si el cuadro de diálogo no está disponible, haga clic en los tres puntos de la barra de herramientas pequeña para que se muestre.

   La disponibilidad de las opciones Angular y Lineal depende del tipo de unión. Por ejemplo, una unión De rotación admite límites angulares, pero los límites lineales no están disponibles.

   Nota: La opción Límites no está disponible para las uniones de tipo Rígida.

3. Defina los valores inicial, actual y final necesarios.

4. Haga clic en Aceptar.

Una relación con un límite definido se marca con un símbolo +/- en el navegador.

Bloqueo o protección de uniones

• Aplique Bloquear a una relación para mantener la posición actual. La acción Bloquear es diferente de la de fijación de un componente. Fijación elimina todos los grados de libertad y corrige la posición del componente en el espacio. Bloquear elimina todo el movimiento, pero permite que el componente cambie de posición cuando se desplazan los componentes relacionados.
• Aplique Proteger a una relación para advertir si las relaciones añadidas infringen los grados de libertad necesarios.

Bloqueo o protección de relaciones:

1. Localice la relación en el navegador.
2. Haga clic con el botón derecho en la relación y seleccione Bloquear o Proteger en el menú contextual.
3. Para eliminar la condición, quite la marca de verificación.

Editar o modificar uniones

Para editar una unión, haga clic dos veces en ella en el explorador del modelo. También puede hacer clic dos veces en el glifo de la unión en el área gráfica.

Para modificar una unión, selecciónela en el explorador del modelo y, luego, modifique el valor en el campo de edición.
