Procedimiento para crear, editar o copiar representaciones posicionales

Novedades: 2023

Un archivo de ensamblaje tiene una representación posicional [principal] que representa el estado por defecto del ensamblaje. Al crear una representación posicional, la [principal] se copia.

Crear una representación posicional de un ensamblaje

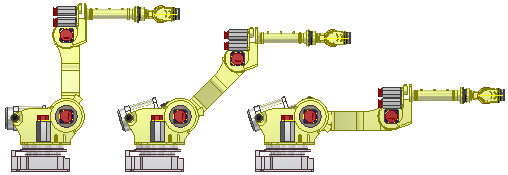

Utilice representaciones posicionales para mostrar un ensamblaje en distintas posiciones. Por ejemplo, totalmente abierto o totalmente cerrado.

En el navegador, haga clic para expandir la carpeta Representaciones.
Haga clic con el botón derecho del ratón en Posición y seleccione Nuevo. La nueva representación posicional se activa y se inserta bajo la representación [principal] en el navegador, con el nombre por defecto Posición1.
Seleccione Representación posicional en el navegador y escriba un nombre nuevo.
Establezca anulaciones para las relaciones y los componentes.
Guarde.

Edición o copia de una representación posicional

Sugerencia: Utilice la función de arrastrar y soltar para mover y reorganizar las representaciones posicionales en el navegador. Utilice las teclas estándar de Windows, Ctrl y Mayús, para administrar las selecciones. Arrastrar y soltar no es compatible con:

El desplazamiento de una representación posicional de la carpeta principal.
El cambio de orden de los nodos en el [principal].

Puede ahorrar tiempo si copia una representación posicional y realiza los ajustes necesarios: en el navegador, seleccione la carpeta Representaciones para expandirla. Pulse con el botón derecho del ratón la representación posicional y seleccione Copiar. La representación copiada se inserta en el navegador en el mismo nivel que la representación [principal].

Para realizar alguna modificación, haga clic con el botón derecho del ratón en la representación posicional en el navegador Representaciones y seleccione Activar.
Seleccione un componente o una relación para el que desee editar o crear una anulación, haga clic con el botón derecho del ratón y elija Anular.
(Opcional) Si lo desea, haga clic en Verificar para volver a calcular todas las representaciones posicionales para asegurarse de que sean válidas. Por ejemplo, cualquier modificación de la representación [principal] puede cambiar las posiciones u otros datos de una representación posicional.
Guarde.

Sugerencia: Si crea una representación posicional compleja, manipule los valores utilizando la hoja de cálculo de Microsoft Excel en lugar de las opciones del menú contextual. Véase también Administración de representaciones posicionales de ensamblajes en una hoja de cálculo.

Para anular las relaciones, los desfases de patrón, la inserción de componentes o las representaciones, consulte Anulación de valores en representaciones posicionales.

Nota: Guarde varias representaciones posicionales en un archivo de ensamblaje. Para cambiar a una representación posicional diferente, en el navegador, haga clic con el botón derecho del ratón en la vista posicional y seleccione Activar. La representación posicional activa se indica en el navegador con una marca junto al nombre de la representación.
