Referencia de Crear iMate
Novedades: 2023
Define pares de restricciones conocidos con el nombre de iMate para especificar la conexión de las piezas cuando se insertan en un ensamblaje.
Los símbolos identifican las iMates. Los símbolos muestran el tipo y el estado de la iMate. Puede cambiar el nombre de un símbolo para que corresponda con una restricción de coincidencia en otras piezas.
Se pueden definir varias iMates en una única pieza.
Acceso
Cinta de opciones: ficha Administrar
panel Crear iMate
Ficha Ensamblaje
Especifica uno o varios tipos de restricción, geometría y nombres de restricción para definir las iMates. La primera restricción especificada es la iMate principal.
Tipo
Especifica el tipo de restricción que debe coincidir cuando se inserta y restringe la pieza en un ensamblaje.
Restricción de coincidencia
Especifica que la cara seleccionada se coloca frente a frente o adyacente y nivelada con respecto a otra cara de un componente con una iMate coincidente.
Restricción angular
Especifica el ángulo permitido de la arista o la cara plana seleccionada cuando se coloca de forma relativa a otro componente con una iMate coincidente.
Restricción de tangente
Requiere que la cara, el plano, el cilindro, la esfera o el cono que ha seleccionado esté en contacto en un punto tangente de un componente con una iMate coincidente.
Restricción de inserción
Requiere la existencia de una restricción de coincidencia cara a cara entre las caras planas y una restricción de coincidencia entre los ejes de un componente con una iMate coincidente.
Selección
Selecciona la geometría de la pieza para restringirla a una iMate situada en otra pieza.
Desfase o Ángulo
Especifica la distancia o el desfase según el cual las mitades de las iMates aparecen desfasadas entre sí.
Solución
Muestra la relación definida cuando se restringe la pieza a una iMate coincidente en un ensamblaje.
Ficha Movimiento
Tipo
Restricción de movimiento de rotación
Especifica la rotación de un componente respecto a otro según una relación indicada. El valor por defecto de las caras cilíndricas es la relación geométrica entre los cilindros seleccionados.
Restricción de movimiento de rotación-traslación
Especifica el modo en que dos componentes se trasladan el uno con respecto al otro según una relación definida.
Selecciones
Selecciona la geometría en dos componentes para restringirlos entre sí. Se pueden especificar una o varias curvas, planos o puntos para definir cómo se ajustan entre sí las piezas.
Relación o Distancia
Relación
Para las restricciones de tipo Rotación, la relación especifica el grado con el que gira la segunda selección cuando gira la primera. Por ejemplo, un valor de 4,0 (4:1) significa que la segunda selección gira cuatro unidades por cada unidad de la primera. Un valor de 0,25 (1:4) significa que la segunda selección gira una unidad por cada cuatro que gira la primera. El valor por defecto es 1,0 (1:1). Si se seleccionan dos caras cilíndricas, se calcula y muestra una relación por defecto que es proporcional a los radios de las dos selecciones.
Distancia
Para las restricciones de tipo Rotación-Traslación, la distancia especifica el grado con el que se desplaza la segunda selección respecto a una rotación de la primera selección. Por ejemplo, un valor de 4,0 mm desplaza la segunda selección 4,00 mm por cada rotación completa de la primera selección. Si la primera selección es una superficie cilíndrica, se calcula una distancia por defecto y se indica que es la circunferencia de la primera selección.
Solución
Especifica si el movimiento es de avance o de retroceso. Pulse el botón adecuado.
Nombre y Lista de coincidencias
Puede seleccionar un componente utilizando el cuadro de diálogo Insertar componente y elegir las opciones Inserta interactivamente con iMates o Genera iMates automáticamente in situ. Si al menos uno de los componentes ya está insertado en el ensamblaje, se hacen coincidir las iMates. Puede aumentar la precisión de los resultados mediante la creación de una lista de coincidencias.
Nombre
Crea un nombre de iMate. Puede escribir el nombre o dejar el campo en blanco para que se cree un nombre por defecto automáticamente.
Lista de coincidencias
Crea una lista de nombres de iMate. Cuando se inserta un componente, la coincidencia primero intenta buscar un nombre en la lista y, después, hacer coincidir las propiedades de iMate.
Añadir un nombre a la lista
Permite añadir un nombre. Púlselo y, a continuación, escriba un nombre.
En este ejemplo, se ensamblan varios ejemplares de un componente en forma de escalera. Para conseguirlo, se crea una lista de coincidencias de iMate de manera que Post 1 siempre se inserte en Hole 2.

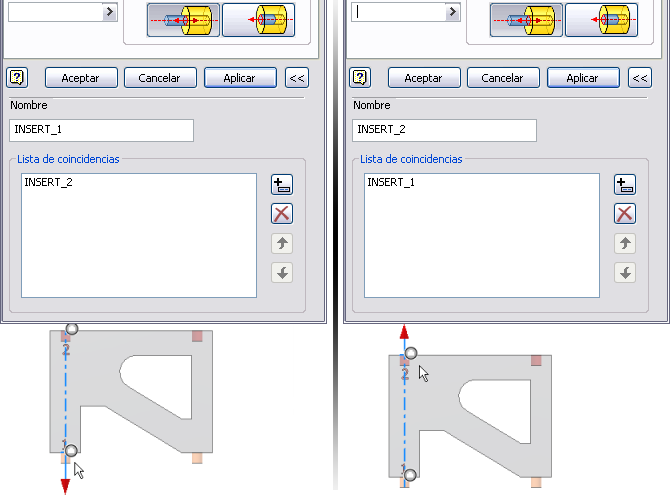

- Cree una restricción de inserción de iMate con el nombre Insert_1 en Post 1. Expanda el cuadro de diálogo y cree la coincidencia preferida (Insert_2) como primera entrada de la lista de coincidencias.
- Cree una restricción de inserción de iMate con el nombre Insert_2 en Hole 2. Expanda el cuadro de diálogo y cree la coincidencia preferida (Insert_1) como primera entrada de la lista de coincidencias.

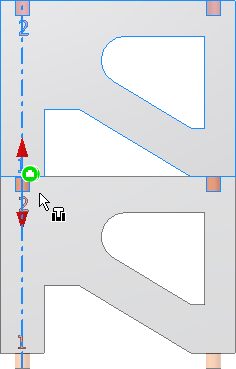

- Inserte el primer ejemplar del componente en un ensamblaje.
- Coloque el segundo ejemplar del componente usando el cuadro de diálogo Insertar componente. Active las opciones de iMate Inserta interactivamente con iMates o Genera iMates automáticamente in situ.
