Referencia de la ficha Colores (opciones de la aplicación)

Define el esquema de color de la ventana gráfica, el aspecto del fondo y la imagen opcional de fondo.

Novedades: 2021, 2021.1, 2025, 2026.

Acceso

En la ficha Vista de la cinta de opciones panel Aspecto

Archivo Opciones ficha Colores

Ficha Herramientas panel Opciones Opciones de la aplicación ficha Colores

Diseño/Plano

Muestra el efecto del esquema de color en el entorno de diseño o en el entorno de dibujo. Haga clic en los botones Diseño o Plano para ver el efecto del esquema de color activo en el cuadro de vista.

Tema de la interfaz de usuario

Controla el color de los iconos de la aplicación, el marco de la ventana, el fondo (por defecto), los paneles de propiedades y los cuadros de diálogo. Seleccione un tema de la interfaz de usuario en la lista de temas disponibles.

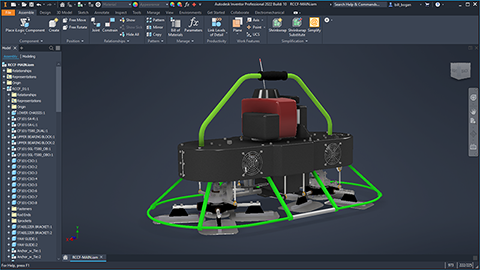

Oscuro (valor por defecto)

Elija el tema Oscuro para tener iconos situados en un fondo gris oscuro.

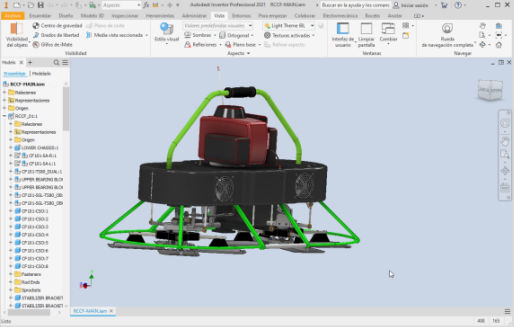

Claro

Elija el tema Claro para tener iconos situados en un fondo blanco.

Ámbar (disponible solo con el tema Claro)

Active esta opción para utilizar los colores del icono original. Debe reiniciar Inventor para actualizar los iconos del navegador.

Resalto

Define el comportamiento de selección de objetos.

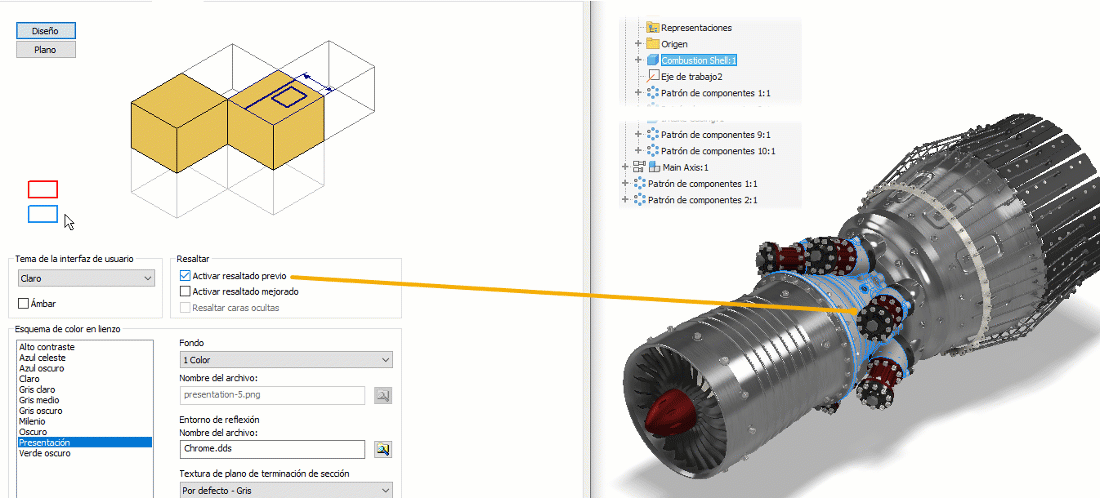

Activar resaltado previo

Los objetos se resaltan cuando el cursor se desplaza sobre ellos, lo que ayuda a saber qué se está seleccionando. Activado por defecto. En entornos de ensamblaje y conjunto soldado, cuando está desactivado, el resaltado no se muestra durante la prioridad de selección de pieza o componente.

No afecta al comando Seleccionar otro, que siempre muestra el resaltado previo.

También está disponible en el menú desplegable Seleccionar de la barra de herramientas de acceso rápido.

Activar resaltado mejorado

Muestra el resaltado previo o el resaltado de los componentes del ensamblaje a través de otros componentes. El resaltado se muestra cuando un componente o una restricción se resalta o se selecciona.

Resaltar caras ocultas

Mejora el resaltado de la selección para incluir caras ocultas y la esquematiza con una línea de contraste fina, lo que facilita la visualización de las selecciones.

Esquema de color en el lienzo

Muestra los esquemas de color disponibles. Pulse para seleccionar uno de los modelos disponibles. El cuadro de vista muestra el resultado de la selección.

Personalización de esquemas

Proporciona acceso al Editor de esquemas de color, donde se pueden personalizar los esquemas de color de los elementos gráficos que se utilizan en Inventor.

Información de referencia

• 1 Color

  Aplica un color sólido al fondo.

• Degradado

  Aplica un degradado de saturación al color de fondo.

• Imagen de fondo

  Muestra un mapa de bits en el fondo de la ventana gráfica. Esta opción permanece seleccionada con independencia del esquema de color elegido. El nombre de archivo es específico de cada esquema de color.

• Nombre de archivo

  Esta opción sólo está disponible cuando la opción Imagen de fondo está activada. Haga clic en para buscar una imagen .bmp. El directorio por defecto es Autodesk Inventor Texture.

  Para evitar que se distorsione la imagen, debe tener el mismo tamaño que la ventana gráfica (tanto la escala como la relación de aspecto). Si no coincide con el tamaño de la ventana gráfica, la imagen se estira y se recorta.

  Nota: Los archivos grandes afectan al rendimiento de Autodesk Inventor.

Entorno de reflexión

Especifica la imagen del mapa de reflexión. Los mapas de reflexión se utilizan solo con estilos de iluminación que no sean IBL. Utilice el estilo de iluminación Luces por defecto en el entorno del modelo para mantener sincronizadas las vistas de dibujo sombreadas.

• Nombre de archivo

  Pulse para ir a la imagen que desee.

  El directorio por defecto es Autodesk Inventor Textures. La configuración de hardware de gráficos determina los tipos de archivo disponibles. Direct 3D es compatible con los tipos de archivo de mapa de cubo (.dds) y mapa de esfera (\.bmp, *.jpg, *.jpeg, *.png). OpenGL es compatible con los tipos de archivo de mapa de esfera.

Textura de plano de terminación de sección

Controla el color o la imagen de textura de las caras de recubrimiento que se utilizan con el comando Vista de sección. Más información: Procedimiento para trabajar con las vistas de sección

• Por defecto: Gris

  Color de la cara del modelo por defecto.

• Imagen de mapa de bits

  Seleccione esta opción para utilizar una imagen del mapa de textura como textura de la cara. Haga clic en Examinar para buscar y seleccionar la imagen de textura que desea utilizar.

  Sugerencia: Utilice una herramienta de edición de imágenes para crear la imagen de color sólido o el mapa de textura.
