Procedimiento para crear y editar una vista auxiliar

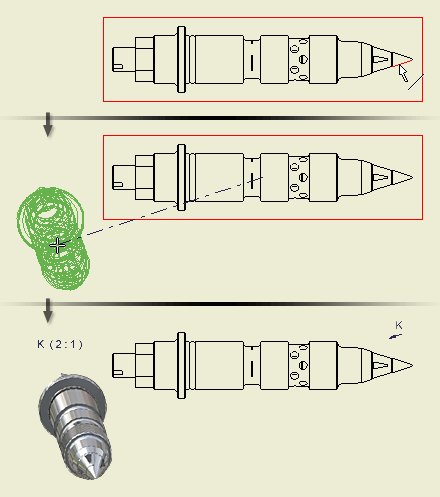

Cree una vista auxiliar mediante la proyección desde una arista o línea en una vista padre.

Creación y edición de una vista auxiliar

Puede insertar la vista solamente en una alineación perpendicular o paralela respecto a la arista o línea seleccionada.

Para crear una vista auxiliar a partir de una línea de proyección que sea externa a la geometría de la vista, puede utilizar Vista seccionada.

El estilo por defecto de las anotaciones de la vista auxiliar se define en el Editor de estilos y normas.

1. En la cinta de opciones, haga clic en la ficha Insertar vistas panel Crear Auxiliar .

2. Seleccione la vista existente como vista padre.

3. En el cuadro de diálogo Vista auxiliar, defina la escala, el estilo de visualización y el identificador de vista, o acepte los ajustes actuales.

4. (Opcional) Haga clic en el icono para especificar el estilo de visualización de la vista:

   • Muestra las líneas ocultas.
   • Elimina las líneas ocultas.
   • Permite especificar el estilo de sombreado.

5. Seleccione la arista o la línea a partir de la cual desea proyectar la vista.

6. Desplace la vista preliminar a la ubicación que desee y, a continuación, pulse para insertar la vista o pulse Aceptar en el cuadro de diálogo Vista auxiliar.
