Procedimiento para trabajar con conjuntos de bloqueo

Creación de un bloqueo lateral

Inserción del bloqueo lateral

En general, el bloqueo de macho se conecta a la cara inferior de la placa superior. El bloqueo de hembra se conecta a la cara superior de la placa inferior. Para conectar un bloqueo lateral, defina en primer lugar la cara base, la cara de referencia, la distancia y el desfase.

• Cara base La superficie superior o inferior de las placas del portamolde, que establece la ubicación del plano de partición.
• Cara de referencia La cara a la que se conecta el bloqueo lateral.

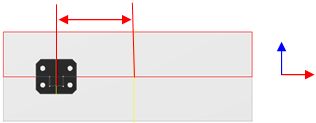

• Distancia La distancia entre el centro de la cara de referencia y el centro del bloqueo lateral.

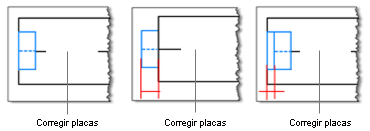

• Desfase La distancia en la que la placa de molde en la que se ha insertado el bloqueo lateral. Los valores negativos indican que el bloqueo lateral es externo a las placas del portamolde y los valores positivos indican que se ha insertado el bloqueo lateral.

1. En la ficha Ensamblaje de molde, pulse Conjunto de bloqueo.

2. En el cuadro desplegable Tipo del cuadro de diálogo Conjunto de bloqueo, seleccione el tipo de centrador.

   Nota: En la lista desplegable Categoría del cuadro de selección, elija Bloqueo lateral.

3. En la tabla situada junto a la imagen, modifique los parámetros.

4. Pulse Cara base y, a continuación, en la ventana gráfica, seleccione la cara superior o inferior de las placas para alinearla.

5. Pulse Cara de referencia y, a continuación, en la ventana gráfica, seleccione una cara perpendicular a la cara base.

6. En el cuadro de diálogo Conjunto de bloqueo, en Posición, introduzca valores para definir la posición del componente:

   • El primer valor ajusta la posición del bloqueo lateral con respecto al centro de la cara de referencia.
   • El segundo valor ajusta el desfase desde la cara de referencia.

7. Para insertar un bloqueo lateral simétrico, seleccione Posición simétrica.

8. Pulse Aceptar o Aplicar.

Creación de un centrador

Inserción del centrador

En general, el bloqueo de macho se conecta a la cara inferior de la placa de destino. El bloqueo de hembra se conecta a la cara superior de la placa de destino. Antes de conectar un centrador, determine la cara base, la Referencia 1, la Referencia 2 y si desea girar el centrador.

• Cara base La superficie superior o inferior de las placas del portamolde o la cara del postizo y la cavidad. Permite definir la ubicación del plano de partición.
• Referencia 1 La primera de las dos aristas de la cara que esté más próxima a la ubicación del centrador.
• Referencia 2 La segunda de las dos aristas de la cara que esté más próxima a la ubicación del centrador.
• Girar El grado en el que desea girar el centrador. Solo está disponible para el centrador de barra de inclinación.

1. En la ficha Ensamblaje de molde, pulse Conjunto de bloqueo.

2. En el cuadro desplegable Tipo del cuadro de diálogo Conjunto de bloqueo, seleccione el tipo de centrador.

   Nota: En la lista desplegable Categoría del cuadro de selección, pulse Centrador.

3. Pulse Bloquear portamolde o Bloquear postizo y cavidad para especificar si desea utilizar el centrador para alinear las placas del molde o el postizo y la cavidad.

4. En la tabla situada junto a la imagen del componente, modifique los parámetros.

5. Pulse Cara base y, a continuación, en la ventana gráfica, seleccione la cara superior o inferior de las placas para alinearla.

6. Pulse Referencia 1 y, a continuación, en la ventana gráfica, seleccione una arista de la cara base.

7. Pulse Referencia 2 y, a continuación, en la ventana gráfica, seleccione la segunda arista de la cara base perpendicular a la primera arista de referencia.

8. Para insertar el componente en los gráficos, pulse la línea de cota y, a continuación, introduzca un valor en el cuadro Editar.

9. Si utiliza una centrador de barra de inclinación, pulse Girar para definir la rotación del centrador.

10. Para insertar un centrador simétrico, seleccione Posición simétrica.

11. Pulse Aceptar o Aplicar.

Edición de un conjunto de bloqueo

1. En el navegador de Mold Design, debajo de Conjuntos de bloqueo, pulse con el botón derecho en el nodo Bloqueo lateral o Centrador y, a continuación, pulse Editar operación.
2. En el cuadro de diálogo Conjunto de bloqueo, modifique los parámetros.
3. Haga clic en Aceptar.

Supresión de un conjunto de bloqueo

• En el navegador de Mold Design, debajo de Conjuntos de bloqueo, pulse con el botón derecho en el nodo Bloqueo lateral o Centrador y, a continuación, pulse Suprimir.
