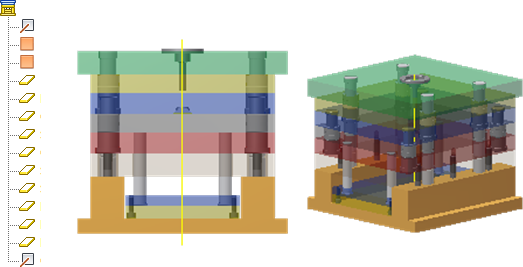

Referencia del comando Autor de portamolde
 Eje central | Selecciona una arista o un eje para definir el eje central para restringir el eje z del ensamblaje MA. |
 Plano de alineación | Selecciona una cara o un plano para definir el plano de alineación para restringir el plano XZ del ensamblaje MA. |
| Plano de partición | Selecciona una cara o un plano para definir el plano de partición. Restringe el plano con una arista de referencia seleccionada. |
 Parte superior de la placa de fijación | Selecciona una o varias piezas como parte superior de la placa de fijación. |
| Placa de patín del canal de alimentación | Selecciona una o varias piezas como placa de patín del canal de alimentación. |
| Placa de la cavidad (AP) | Selecciona una o varias piezas como placa de la cavidad. |
| Placa de patín | Selecciona una o varias piezas como placa del patín. |
| Placa de postizo (BP) | Selecciona una o varias piezas como placa del postizo. |
| Placa de soporte | Selecciona una o varias piezas como placa del soporte. |
| Bloque de espaciador | Selecciona una o varias piezas como bloque del espaciador. |
| Placa de tope de expulsión | Selecciona una o varias piezas como placa del tope de expulsión. |
| Placa de expulsión (EP) | Selecciona una o varias piezas como placa de expulsión. Se utiliza para el montaje del pasador de expulsión o el ensamblaje del patín. |
| Parte inferior de la placa de fijación | Selecciona una o varias piezas en la parte inferior de la placa de fijación. |
| Eje | Selecciona un plano de trabajo o un eje de trabajo para cada placa de molde para activar la generación automática de eje en el dibujo 2D. |
