Modelado de origen común

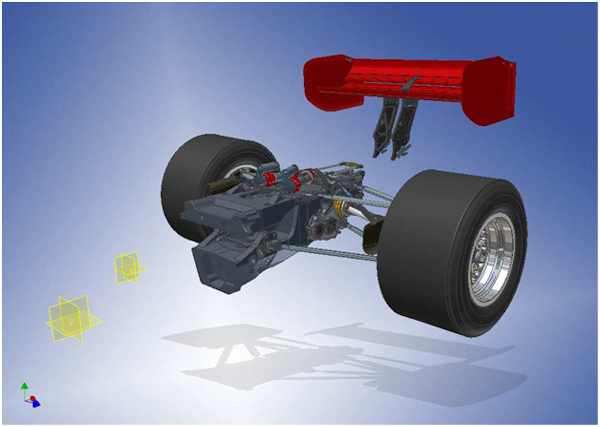

El modelado de origen común hace referencia a la forma en que los componentes están restringidos en un ensamblaje. Los componentes se restringen con respecto al origen del ensamblaje o a un solo conjunto de geometría de trabajo. El modelado de origen común se utiliza a menudo en la industria automovilística.

Asimismo, puede aplicar modelado de origen común posteriormente en el proceso de diseño. Los componentes se restringen juntos con los métodos tradicionales. A continuación, las restricciones se eliminan más adelante. Puede aplicar restricciones nuevas con el origen del ensamblaje y la opción Predecir desfase.

Ventajas

• Las restricciones no dependen de la geometría de componente. Por lo tanto, los cambios realizados en la geometría no afectan a las restricciones.
• El ensamblaje se divide en elementos más pequeños para la colaboración.
• Uso fácil de componentes simplificados.

Inconvenientes

• Los cambios en la geometría deben considerarse relativos con respecto al origen del ensamblaje para determinar la posición correcta.
• No se puede simular el movimiento en base a las restricciones.

Comandos de Inventor

• Geometría de construcción y SCU
• Opción Predecir desfase para las restricciones
• Desactivar restricciones
