Procedimiento para añadir o editar notas de chaflán en vistas de dibujo

Modifique las descripciones de texto, los valores de precisión y tolerancia, el formato de directriz y otros detalles.

Utilice el comando Chaflán para añadir notas de chaflán a una vista de dibujo.

Puede insertar una nota de chaflán en una arista de modelo lineal o en una línea de boceto. La línea de referencia necesaria para el cálculo del chaflán debe ser una arista de modelo linear o una línea de boceto que comparta puntos finales con el chaflán o que interseque con él. Las notas de chaflán se pueden asociar a chaflanes de boceto o vista. La arista del chaflán y la arista de referencia pueden ser de cuerpos, modelos o bocetos diferentes, pero deben formar parte de la misma vista. En el ejemplo: D1 = Distancia 1 D2 = Distancia 2 A1 = Ángulo 1 1 = Arista de chaflán 2 = Arista de referencia

Si la arista de chaflán está cortada por un contorno de vista (vista partida, superpuesta, seccionada o de detalle), la nota de chaflán se basa en la arista completa. Por defecto, la directriz se asocia al punto medio de la arista visible.

El formato de las notas de chaflán está asociado al estilo de cota (así como a los parámetros de subestilos de directriz y texto a los que hace referencia el estilo de cota).

Adición de una nota de chaflán

1. En la cinta de opciones, haga clic en la ficha Anotar panel Notas de operaciones Chaflán.

2. En el dibujo, seleccione el modelo achaflanado o la arista de boceto.

3. Seleccione una línea o una arista de referencia del modelo o del boceto que comparta puntos finales con el chaflán o que interseque con él. No puede seleccionar líneas paralelas o perpendiculares.

4. Pulse para insertar la nota de chaflán. El punto de enlace por defecto es el punto medio del chaflán, pero una vez creada la nota de chaflán, puede pulsar el punto asociado y arrastrarlo a una nueva ubicación en la misma vista.

5. Siga creando e insertando notas de chaflán. Para salir, pulse el botón derecho del ratón y seleccione Terminar.

	Nota: En los chaflanes que utilizan aristas de modelo, si la geometría se solapa parcialmente con el chaflán o el ángulo de referencia seleccionado, o si la arista está cortada, las aristas y las distancias del chaflán calculadas se obtienen de las aristas del modelo, no solo de las partes visibles. La nota del chaflán se restringe a la parte visible de la arista seleccionada, pero se puede arrastrar a una posición diferente.

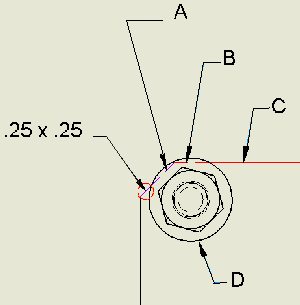

	En este ejemplo:
	A	Arista de chaflán (parte oculta)
	B	Arista de referencia (parte oculta)
	C	Arista de referencia (parte visible)
	D	Cuerpo solapado

Edición de una nota de chaflán

El formato de las notas de chaflán utiliza parámetros del estilo Cota y los subestilos Texto y Directriz. Puede editar una nota de chaflán para modificar su contenido o su formato.

1. Pulse con el botón derecho del ratón una nota de chaflán y seleccione Editar nota de chaflán.

2. En el cuadro de diálogo Editar nota de chaflán, pulse en el cuadro de edición para añadir, suprimir o editar texto. Si lo desea, añada texto apilado a la nota. Para obtener más información, consulte Procedimiento para apilar texto en un dibujo. Escriba una secuencia de apilamiento correcta, selecciónela, pulse con el botón derecho y elija Apilar. Si se ha activado el apilamiento automático, los números fraccionarios con un activador de apilamiento válido seguido de de un carácter neutro se apilan automáticamente mientras se escribe.

3. En el cuadro Valores y símbolos:

   • Pulse un tipo de chaflán para añadir los parámetros al cuadro de edición. Por ejemplo, el chaflán de Distancia y Ángulo añade X en el cuadro de edición.
   • Pulse la flecha para añadir un símbolo de la lista.

4. Pulse Precisión y tolerancia para cambiar los parámetros. En el cuadro de diálogo Precisión y tolerancia, modifique los parámetros que desee y, después, pulse Aceptar para cerrar el cuadro de diálogo.

5. Pulse Aceptar para cerrar el cuadro de diálogo Editar nota de chaflán.

Nota: Puede seleccionar el texto de chaflán y arrastrarlo a una nueva ubicación, pero no puede disociar una nota de chaflán de la arista. La línea de referencia de extensión y el formato de prolongación se especifican mediante el estilo de directriz asociado al estilo de cota activo.

Adición de un vértice o una directriz a una nota de chaflán

Pulse con el botón derecho del ratón una nota de chaflán y seleccione Añadir vértice/directriz. En el lado opuesto del texto de chaflán y de la posición de directriz por defecto, pulse para crear una nueva directriz. Si lo desea, puede pulsar para añadir esquinas en la directriz y, después, pulsar el botón derecho del ratón y seleccionar Terminar.

Edición del texto de una nota de chaflán

El cuadro de diálogo Asignar formato a texto ofrece más posibilidades de edición que el cuadro de diálogo Editar nota de chaflán.

1. Pulse con el botón derecho del ratón una nota de chaflán y seleccione Texto.

2. En el cuadro de diálogo Asignar formato a texto, utilice los comandos de texto para realizar modificaciones en la nota, como:

   • Cambiar los atributos de fuente, tamaño, negrita, cursiva y subrayado
   • Cambiar el interlineado, la justificación o la separación del texto
   • Cambiar el contenido de la nota
   • Si lo desea, añada texto apilado a la nota. Para obtener más información, consulte Procedimiento para apilar texto en un dibujo. Escriba una secuencia de apilamiento correcta, selecciónela, pulse con el botón derecho y elija Apilar. Si se ha activado el apilamiento automático, los números fraccionarios con un activador de apilamiento válido seguido de de un carácter neutro se apilan automáticamente mientras se escribe.

3. Pulse Aceptar para cerrar el cuadro de diálogo.

Cómo visualizar u ocultar las cotas en unidades alternativas

Las notas de chaflán pueden mostrar los valores de las cotas tanto en una unidad principal como en una unidad alternativa. Edite el estilo de la cota para cambiar los parámetros.

¿Cómo afecta el estilo de cota al formato de nota de chaflán?
