Procedimiento para vincular parámetros numéricos de una hoja de cálculo

Cree, vincule, incruste y edite parámetros de las hojas de cálculo.

Si utiliza los mismos parámetros en muchos modelos, puede definir dichos parámetros en una hoja de cálculo de Microsoft Excel. Puede insertar o vincular la hoja de cálculo de modelos de pieza o ensamblaje. En un archivo de ensamblaje, puede vincular también con un archivo de pieza (.ipt). Cuando se pulsa Vincular y se selecciona el archivo de pieza deseado, el ensamblaje se vincula asociativamente a los parámetros exportados desde el archivo .ipt.

Creación de una hoja de cálculo de parámetros

• En Microsoft Excel, cree una hoja de cálculo con el siguiente formato:

  • Los datos pueden comenzar en cualquier celda de la hoja de cálculo. Si los datos no comienzan en la celda A1, especifique la posición inicial de datos en Inventor cuando vínculo o incruste el archivo Excel. Si utiliza un nombre de encabezado de columna en una celda, no especifique dicha celda como la posición inicial de datos.

  • Los elementos de datos pueden estar en filas o columnas, pero deben estar en el orden correcto: nombre de parámetro, valor o ecuación, unidad de medida y comentario.

    Nota: El orden de los datos en Excel difiere del orden en el cuadro de diálogo Parámetros de Inventor.

  • El nombre y valor del parámetro son necesarios; el resto de elementos son opcionales. Las celdas asociadas al nombre y valor de parámetro no pueden estar en blanco.

  • Si no especifica las unidades de medida para un parámetro, las unidades por defecto para el modelo se asignarán cuando utilice el parámetro. Para crear un parámetro sin unidades, especifique SU en la celda correspondiente a las unidades.

  • Puede incluir encabezamientos de columna o fila u otra información en la hoja de cálculo, pero debe estar fuera del bloque de celdas que contiene las definiciones de los parámetros.

Insertar o vincular una hoja de cálculo de parámetros

Después de crear y guardar la hoja de cálculo de parámetros puede utilizarla en cualquier modelo de pieza o ensamblaje.

1. Abra el archivo de modelo en Autodesk Inventor.

2. En la cinta de opciones, haga clic en la ficha Administrar panel Parámetros Parámetros.

3. En el cuadro de diálogo Parámetros, pulse Vincular para buscar y seleccionar la hoja de cálculo.

4. En el cuadro de diálogo Abrir, especifique la celda de inicio para los datos de los parámetros (no el encabezado de columna) de la hoja de cálculo.

5. Seleccione Vincular o Insertar. Seleccione Vincular para compartir los mismos parámetros de hoja de cálculo en varios archivos. Seleccione Insertar para usar y editar los parámetros de la hoja de cálculo en el modelo activo sin que se vean afectados otros archivos.

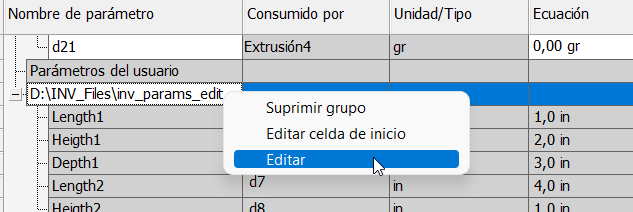

   Nota: Si no especifica la celda de inicio correcta cuando vínculo o inserte el archivo, Inventor no mostrará los valores de fila. Para cambiar la celda de inicio, pulse con el botón derecho del ratón en la entrada del cuadro de diálogo Parámetros y elija Editar celda de inicio. También puede hacer clic con el botón derecho y elegir Editar vínculo o Suprimir vínculo para eliminar los datos vinculados o insertados.

Edición de una hoja de cálculo de parámetros

Los parámetros de una hoja de cálculo no se pueden editar desde el cuadro de diálogo Parámetros. Si el archivo de la hoja de cálculo está vinculado, puede abrir la hoja en Microsoft Excel y editarla en esta aplicación. Puede utilizar el siguiente procedimiento para editar una hoja de cálculo vinculada o insertada.

1. En Crear, vincular, incrustar y editar hojas de cálculo de parámetros, abra el modelo que utiliza la hoja de cálculo.
2. En el navegador, expanda la carpeta Otros fabricantes.
3. Pulse dos veces la hoja de cálculo para editarla. La hoja de cálculo se abre en una ventana de Microsoft Excel donde es posible editarla.
