Mejoras en la chapa

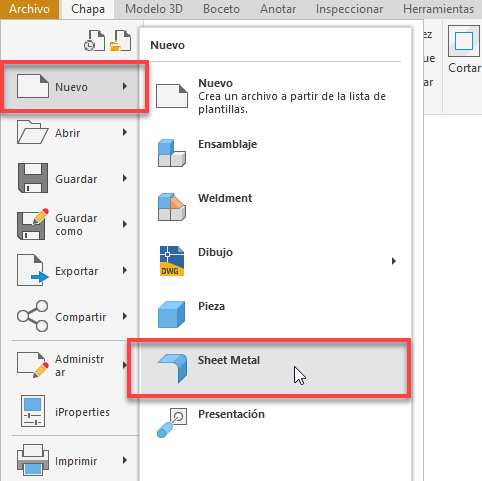

Acceso a chapa desde el menú «Archivo > Nuevo»

Se ha mejorado la comodidad para acceder a la función Chapa en esta versión de Inventor. Ahora se puede encontrar directamente en el menú «Archivo > Nuevo», así como en el menú desplegable «Nuevo» de la barra de herramientas de acceso rápido (BAR). Por defecto, se utilizan los archivos de plantilla Chapa.ipt ubicados en la carpeta de plantillas activas.

Presentación de Inventor® Ideas

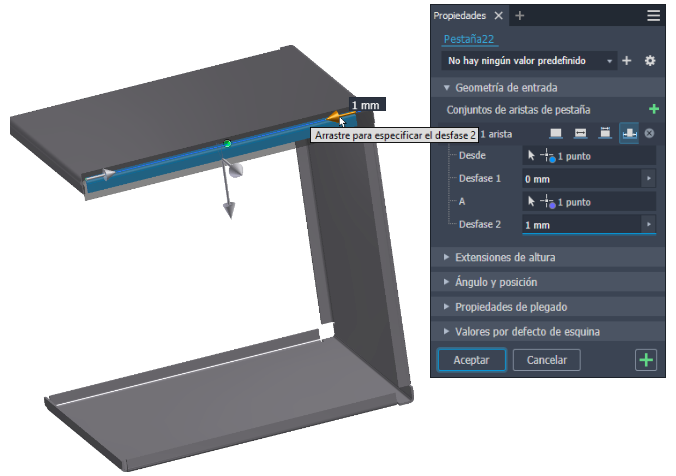

Mejoras de pestaña

Se han realizado las siguientes mejoras en el comando Pestaña de esta versión:

• Ahora es posible arrastrar el manipulador para editar la distancia o el desfase de anchura.
• Además, puede introducir valores directamente en la visualización contextual (HUD) del lienzo para editar la distancia o el desfase de anchura.
• Pulse la tecla Tab en el lienzo para alternar entre las HUD activas para su edición.

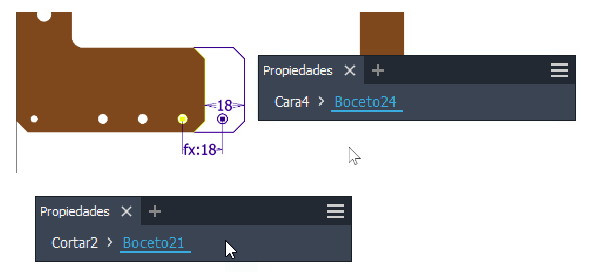

Mejoras en la ruta de navegación de bocetos de cara y corte

En esta versión, se han realizado las siguientes mejoras en la ruta de navegación de bocetos:

• Ahora puede renombrar directamente el boceto. Para ello, edite su ruta de navegación.
• Puede editar las entidades de boceto al hacer clic en la ruta de navegación del boceto. Esto permite acceder o cambiar al entorno de boceto, lo que proporciona un flujo de trabajo más eficiente y sin interrupciones.

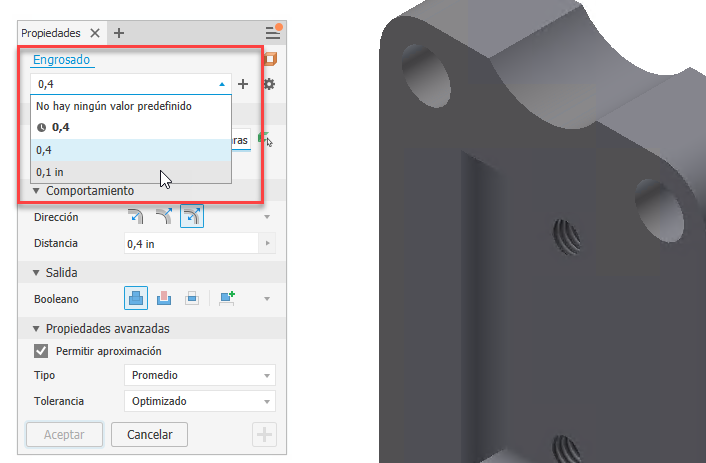

Valores predefinidos para Engrosado/Desfase

El comando Engrosado/Desfase ahora incluye la capacidad de definir valores predefinidos. Puede especificar su propio valor predefinido con los valores establecidos.

Para obtener más información, consulte Procedimiento para trabajar con valores predefinidos.

Acceso rápido a la configuración de XLS

Se añade un nuevo comando «Abrir ubicación de la biblioteca» a la configuración avanzada del panel de propiedades. Esto proporciona acceso rápido a los archivos XLS que contienen la configuración.

Está disponible en los siguientes comandos:

• Agujero
• Rosca
• Finalizar

Para obtener más información, consulte Procedimiento para asignar un acabado a un componente, Procedimiento para crear agujeros, Procedimiento para crear roscas.

Selección de ventana para filtrar operaciones

Anteriormente, la selección de ventana solo estaba disponible en el entorno de ensamblaje cuando se activaba el filtro de selección de funciones.

La función de selección de ventana ahora también está disponible en el entorno de piezas. Esto permite seleccionar varias operaciones simultáneamente.

Presentación de Inventor® Ideas

Presentación de Inventor® Ideas

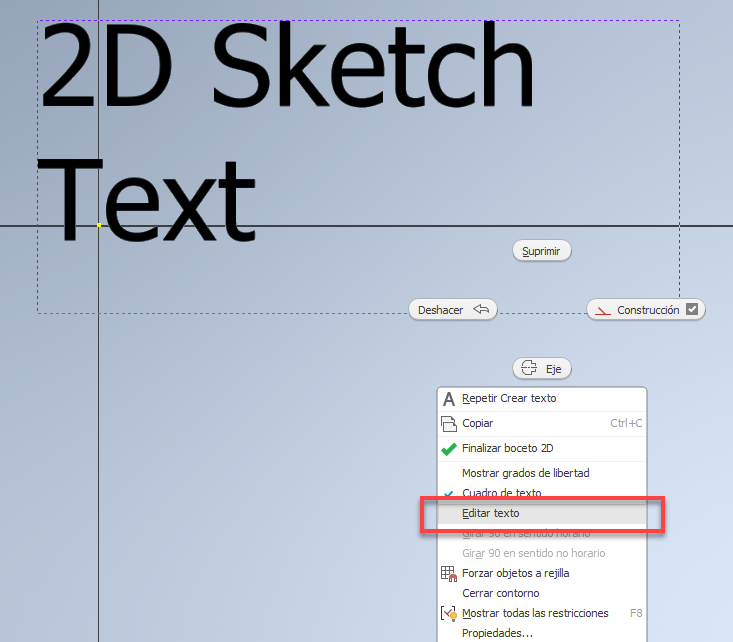

Editar texto, cuadro de edición

Tanto en los bocetos de pieza como de ensamblaje, el texto se puede editar directamente. Para empezar, seleccione la geometría de contorno, ya sea en puntos o líneas. Después, haga clic con el botón derecho y seleccione «Editar texto» o «Cuadro de edición».
