Empalmes

El comando de empalme se ha desplazado al marco de trabajo del panel de propiedades y se ha dividido en tres comandos: Empalme, Empalme de cara y Empalme envolvente. Los empalmes heredados se han migrado al tipo correspondiente. Los nombres de empalme heredados no se modifican durante la migración.

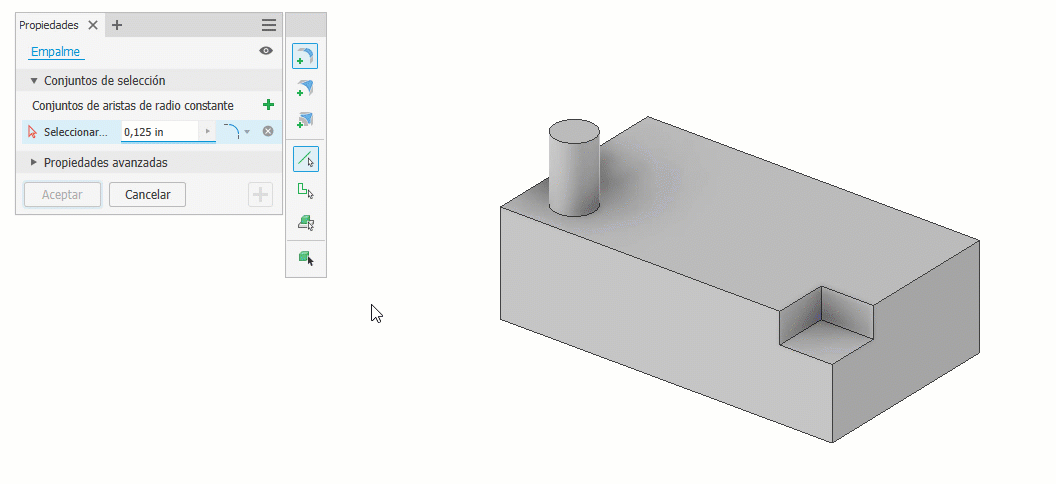

• Empalme



  Para obtener más información, consulte Procedimiento para crear empalmes de aristas.

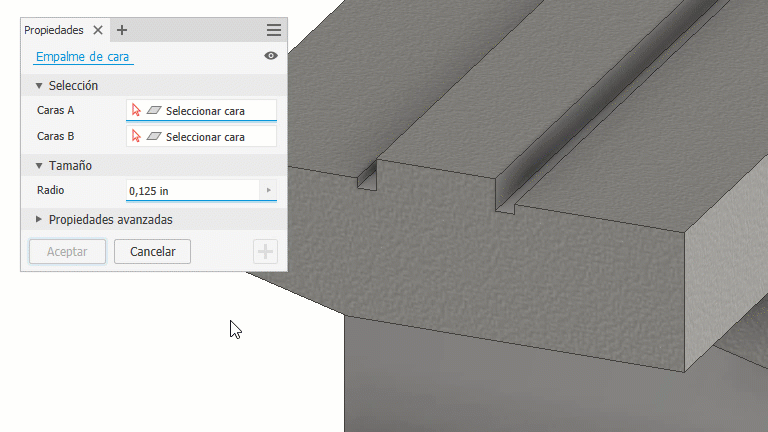

• Empalme de cara

  Añade una operación de empalme entre dos caras no adyacentes de un único sólido. Si hay operaciones contiguas, estas se tapan y se rellenan para crear el empalme.



  Para obtener más información, consulte Procedimiento para crear empalmes de cara.

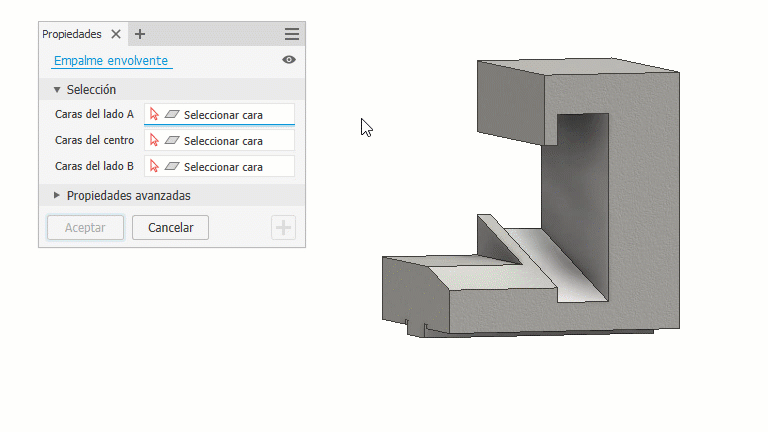

• Empalme envolvente

  Añade una operación de empalme tangente a las caras o conjuntos de caras seleccionados.



  Para obtener más información, consulte Procedimiento para crear empalmes envolventes.

Empalmes heredados

Cuando se edita un componente heredado, las operaciones de empalme no cambiarán hasta que se edite la operación de empalme. Por tanto, los nodos del navegador de empalme aparecen como lo han hecho en el pasado hasta que se edita el empalme. Al hacer clic en Aceptar se actualiza el nodo del navegador.

Cotas de operaciones

Las cotas de operaciones se han actualizado para mostrarlas con líneas de directriz extendidas que permitan la visualización clara de la operación y el efecto en el modelo durante y después de su creación. Las cotas heredadas se actualizan cuando las piezas se abren en Inventor.

Extrusión

Modo de superficie

El panel de propiedades Extrusión se ha actualizado para hacer más evidente la opción de modo Superficie. El tipo de extrusión por defecto es un cuerpo sólido. Active el modo Superficie para extruir superficies; desactive el modo Superficie para extruir sólidos. El parámetro de modo Superficie se guarda como parte de un valor predefinido.

Para obtener más información, consulte Procedimiento para crear operaciones de extrusión.
