Mejoras de Dibujo
Consulte las mejoras aplicadas al entorno de dibujo.
Lista de piezas
Localice piezas mediante la lista de piezas. En una lista de piezas de dibujo, puede:
- Seleccionar una sola fila en una lista de piezas y, en el lienzo y el navegador, los componentes se resaltan de forma combinada. Utilizar Ctrl+clic para seleccionar varias filas y ver los componentes resaltados en el lienzo y el navegador.
- Hacer doble clic en una fila de una lista de piezas para abrir el modelo de componente.
- Hacer doble clic cuando la lista de piezas se resalte para editar la lista de piezas.
- Colocar el cursor sobre cualquier fila de la lista de piezas, y todas las incidencias visibles asociadas a ese elemento se resaltarán en la vista y el navegador.
Para obtener más información, consulte Acerca de las listas de piezas.
Presentación de Inventor® Ideas
Presentación de Inventor® Ideas
Presentación de Inventor® Ideas
Presentación de Inventor® Ideas
Presentación de Inventor® Ideas
Vistas de dibujo

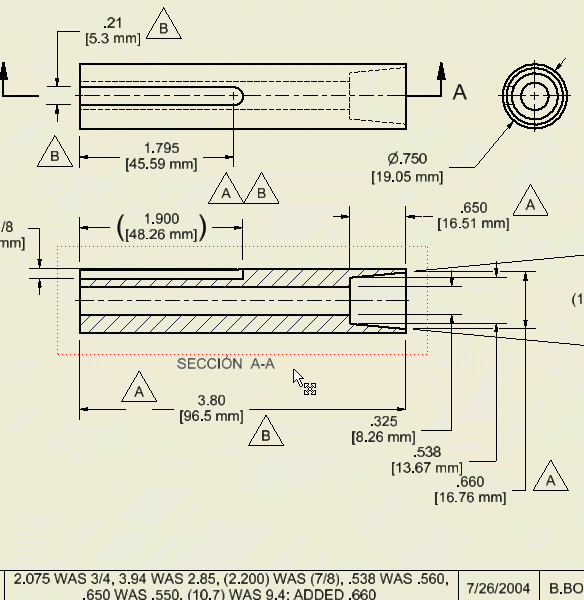

Las etiquetas de vista de dibujo se pueden cambiar de posición a la ubicación por defecto. Haga clic con el botón derecho en una vista de dibujo y seleccione Restablecer etiqueta de vista.
Para obtener más información, consulte Trabajo con las vistas de dibujo.
Presentación de Inventor® Ideas

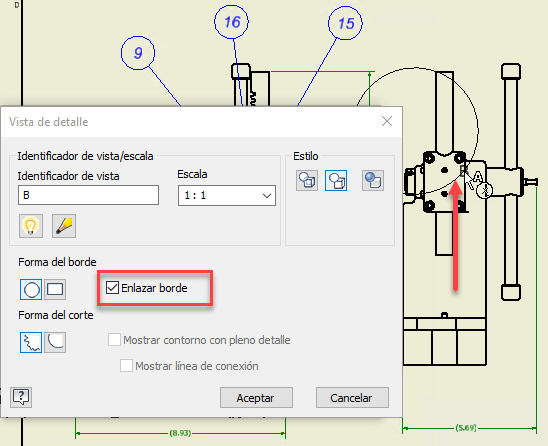

Fijar vista de detalle
Ahora es muy fácil fijar una vista de detalle a un punto durante la creación. Active la casilla "Enlazar inserción automática" que acaba de añadir en el cuadro de diálogo Vista de detalle y seleccione un punto para fijar la vista de detalle.
Para obtener más información, consulte Creación y edición de la vista de detalle.
Presentación de Inventor® Ideas
Parámetros de vista dividida
Los últimos valores utilizados para la distancia de "Separación", el cuadro de lista "Símbolos" y la casilla de verificación "Propagar a vista padre" ahora se almacenan y se utilizan automáticamente la próxima vez que se utilice el comando Romper vínculo.
