Mejoras en el estilo de dibujo
Obtenga más información sobre las numerosas mejoras en los estilos de esta versión de Inventor.
Símbolo de arco para cotas
Ahora puede crear cotas con el símbolo de arco según la norma ISO 129-1:2018.
Se han añadido nuevas opciones a la ficha "Opciones" del "Editor de estilos y normas" para especificar la posición del símbolo de arco (crear símbolo de arco encima o antes de la cota).
Para obtener más información, consulte Editor de estilos y normas: referencia de cota.

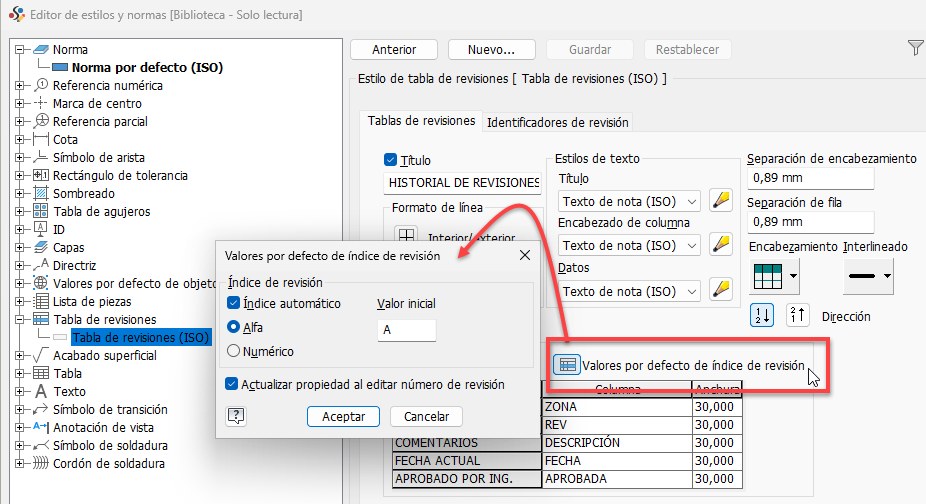

Parámetros del índice de revisión para tablas de revisiones
Ahora es posible especificar la numeración por defecto (alfanumérica o numérica) desde una plantilla de dibujo en lugar de a través de la propia tabla de revisiones. Se ha añadido una nueva opción "Valores por defecto del índice de revisión" al "Editor de estilos y normas" para las tablas de revisiones.
Para obtener más información, consulte Editor de estilos y normas: referencia del estilo de tabla de revisión, Referencia de Tabla de revisiones.
Presentación de Inventor® Ideas

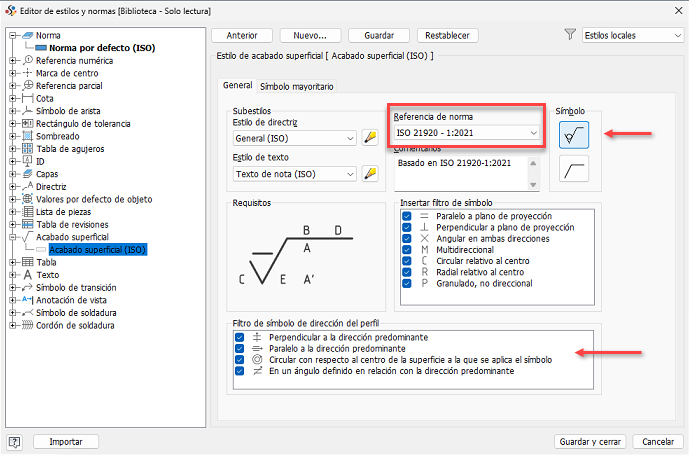

Acabado superficial
Ahora puede definir símbolos de acabado superficial según la norma ISO 21920-1.
Añadir la opción Ordenar lista de piezas
Ahora es posible especificar el orden de clasificación de los elementos de la lista de materiales para las listas de piezas directamente en el Editor de estilos mediante la nueva opción "Ordenar".
Para obtener más información, consulte Editor de estilos y normas: referencia del estilo de lista de piezas.
