Editar propiedades de detalle

Al editar una vista de detalle, utilice Editar propiedades de detalle para cambiar la forma del contorno de la vista de detalle de circular a rectangular. Se accede al comando desde el menú contextual de la vista en el navegador o en el plano.

Para obtener más información, consulte Acerca de las vistas de detalle.

Presentación de Inventor® Ideas

Presentación de Inventor® Ideas

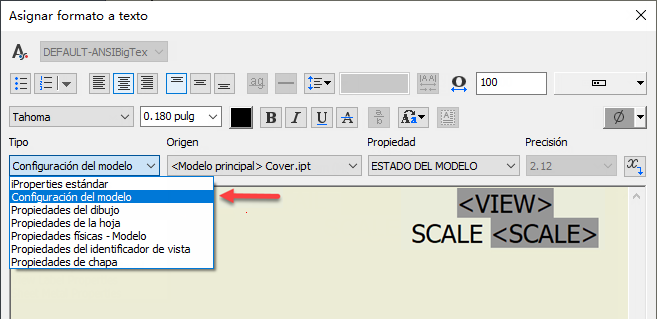

Nombre de estado de modelo en el identificador de vista en dibujos

Se añade una nueva categoría "Configuración del modelo" al cuadro combinado Tipo del cuadro de diálogo Asignar formato a texto, que permite configurar identificadores de vista para que muestren un nombre de estado del modelo en las vistas de dibujo. Las modificaciones realizadas en el estado del modelo de vista se reflejan en el identificador de vista.

Presentación de Inventor® Ideas

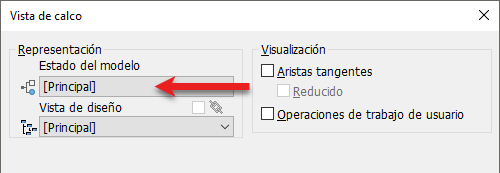

Compatibilidad con estados de modelo en la vista de calco

Al crear una vista de calco para piezas, puede seleccionar el estado de modelo que desee que se muestre en la vista. Puede ser útil, por ejemplo, al mostrar una pieza antes y después del procesamiento.

Para obtener más información, consulte Procedimiento para trabajar con vistas de calco.

Presentación de Inventor® Ideas

El comando Vista base no es necesario al crear una vista del dibujo con un formato de hoja

Anteriormente, el cuadro de diálogo Vista base siempre se mostraba al seleccionar un formato de hoja al crear un dibujo nuevo. Ahora, si el formato de hoja tiene al menos una vista definida, el comando Vista base no se iniciará.

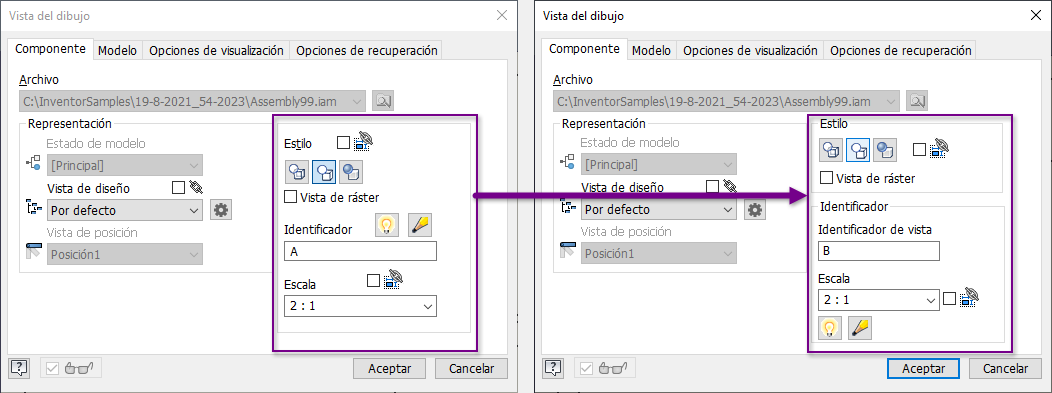

Interfaz de usuario mejorada relacionada con los identificadores de vista

• Las opciones de identificadores de vista se reorganizan en el cuadro de diálogo Vista del dibujo para proporcionar más claridad.
• En el cuadro de diálogo Asignar formato a texto, el nombre de la propiedad VISTA cambia a IDENTIFICADOR DE VISTA para que sea coherente con los cuadros de diálogo de vista.
• En el cuadro de diálogo Asignar formato a texto, los nombres de las propiedades del identificador de vista se localizan correctamente y aparecen en el idioma actual de Inventor.

Copiar y mover tablas de revisiones entre hojas de dibujo

Ahora puede mover (mediante la función de arrastrar y soltar) o copiar y pegar una tabla de revisiones de ámbito de dibujo de una hoja a otra dentro del mismo dibujo, de modo que el historial de revisiones esté disponible en cada hoja.

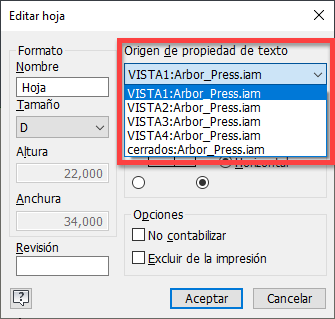

Origen de propiedad de texto para hojas

Cualquier referencia de modelo de vista se puede seleccionar como origen de propiedad principal para símbolos de texto, cajetín y boceto en una hoja de dibujo. Anteriormente, las propiedades del texto siempre hacían referencia al modelo desde la primera vista de dibujo.

En el cuadro de diálogo Editar hoja, especifique la referencia del modelo de vista mediante el menú desplegable "Origen de propiedad de texto".

Presentación de Inventor® Ideas

Presentación de Inventor® Ideas

Presentación de Inventor® Ideas

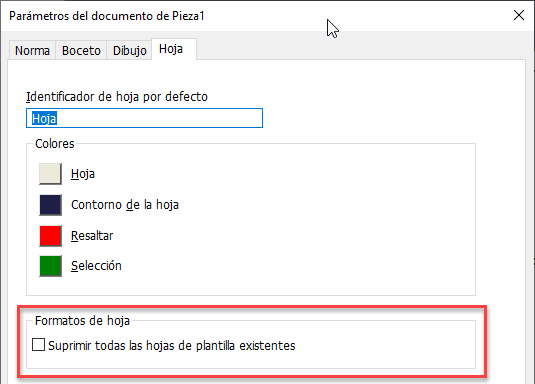

Eliminar hojas existentes de dibujos nuevos

La nueva opción "Suprimir todas las hojas de plantilla existentes" añadida a la ficha Hoja de Parámetros del documento elimina automáticamente las hojas existentes cuando se crea un dibujo a partir de un formato de hoja predefinido. Solo se conserva la hoja del formato de hoja. Asegúrese de que esta opción también está activada en el mismo documento (normalmente una plantilla) que contiene los formatos de hoja que está utilizando.

Para obtener más información, consulte Referencia de la ficha Hoja (Parámetros del documento).

Presentación de Inventor® Ideas

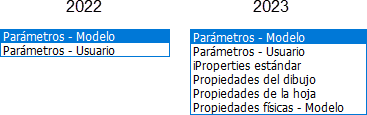

Activar propiedades para entrada de texto en cotas del dibujo

Todos los campos de propiedad están ahora disponibles al iniciar el editor de texto para editar una cota de dibujo.

Para obtener más información, consulte Referencia de Asignar formato a texto.
