Interfaz de usuario

Temas de la interfaz de usuario

El tema de la interfaz de usuario Oscuro pasa de un estado de versión previa a estar disponible oficialmente en la interfaz de usuario de Inventor. Para utilizarlo, vaya a Herramientas panel Opciones Opciones de la aplicación ficha Colores y cambie el tema de la interfaz de usuario.

Para obtener más información, consulte Referencia de la ficha Colores.

Restablecer la interfaz de usuario

Al trabajar con varios monitores, puede anclar paneles de propiedades o el navegador de modelos en otras ventanas. Si desea consolidar todo nuevamente en la ventana principal, utilice el comando Restablecer disposición de la interfaz de usuario. (Vaya a la ficha Vista Ventanas).

Para obtener más información, consulte Acerca de las ventanas gráficas y Procedimiento para trabajar con ventanas gráficas.

Paneles de propiedades

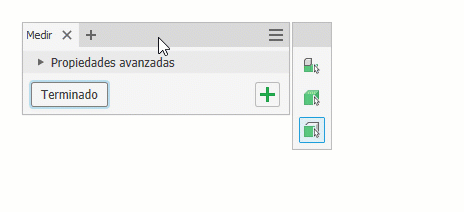

Paleta de herramientas

Algunos paneles de propiedades, como Empalme y Medir, utilizan una paleta de herramientas. Las paletas de herramientas exponen opciones útiles para el comando en uso. Las paletas de herramientas se anclan al panel de propiedades por defecto. Se pueden arrastrar en dirección opuesta al panel de propiedades hacia una ubicación adecuada del lienzo. Para anclarlas con el panel de propiedades, arrástrelas junto a él.

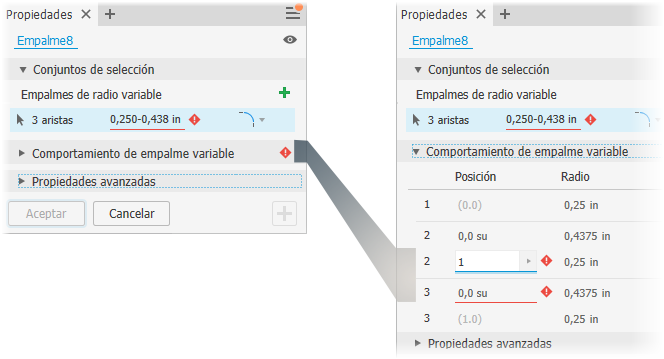

Notificaciones de advertencia

Las notificaciones de advertencia se muestran como signo de exclamación dentro de una forma romboidal de color rojo. Estas notificaciones le alertan sobre condiciones de bloqueo como entradas en conflicto, una condición de error o un problema que impide la creación correcta de operaciones. Si los problemas se encuentran en un conjunto de selección y la visualización del conjunto está contraída, la notificación se añade al nodo del conjunto.

Para obtener más información, consulte Acerca de los paneles de propiedades.

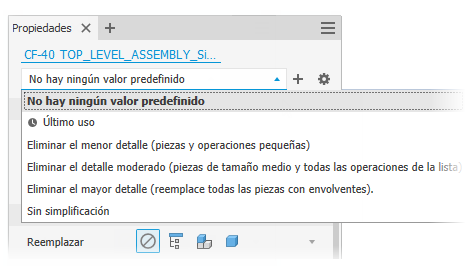

Valores predefinidos

Los valores predefinidos integrados (predefinidos con un fin) se incluyen con el comando Simplificar.

Los valores predefinidos utilizan los Parámetros del documento para las unidades de longitud. Los nuevos valores predefinidos personalizados basados en un valor predefinido integrado utilizan el valor de unidad asignado cuando se inició el comando Nuevo valor predefinido y no utilizan unidades de documento.

Para obtener más información, consulte Procedimiento para trabajar con valores predefinidos.

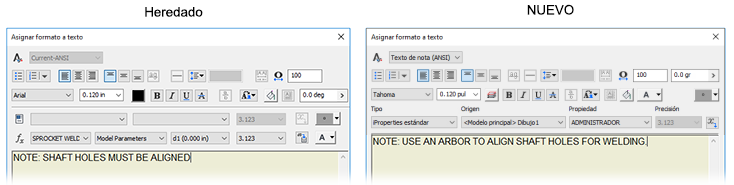

Mejoras de formato de texto

Algunos controles del cuadro de diálogo Asignar formato a texto se consolidan para mejorar el flujo de trabajo y reducir la sobrecarga de la interfaz. No hay cambios de comportamientos.

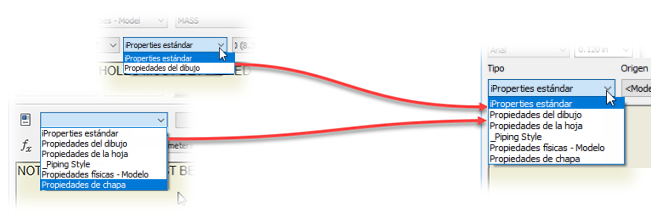

• Las listas Propiedades y Parámetros se combinan en la lista Tipo

• Propiedades - Modelo y Propiedades del dibujo se combinan en iProperties normalizadas

• Propiedades personalizadas - Modelo y Propiedades personalizadas - Dibujo se combinan en iProperties personalizadas

• Parámetros - Componente se convierte en Parámetros - Modelo, solo cambio de etiqueta

• Las listas desplegables están etiquetadas

• Controles que se han reubicado

  • La Rotación de texto sube una fila
  • El Borde del texto sube una fila
  • El Cuadro de texto (solo texto de Boceto) se desplaza a la izquierda del control de Color
  • La lista de símbolos sube con otros controles de formato

Para obtener más información, consulte Referencia de Asignar formato a texto.

Para obtener más información sobre la creación de texto de Boceto, consulte Trabajo con bocetos.

Molde de Inventor

Se han eliminado para R2022 las herramientas proporcionadas con Inventor para la simulación, el análisis y la asignación de materiales de moldes. Además de que la biblioteca de materiales no estaba actualizada, la parte de análisis de la herramienta era de 32 bits y presentaba un posible riesgo de seguridad futuro.

Los siguientes comandos se han eliminado:

• Selección de materiales
• Parámetros de proceso de pieza
• Análisis de llenado de pieza
• Parámetros de proceso de molde
• Análisis de llenado de molde
• Definición de propiedad de trazado
• Examinar resultados
• Gestor de tareas
• Animar resultados
• Superposición (Atrapamiento de aire y menú contextual del navegador de Línea de soldadura)

Para obtener más información, consulte Análisis de Inventor Mold y Moldflow Insight frente a Moldflow Adviser.

Copiar objeto

El comando Copiar objeto ahora admite selección de ventanas.

• Ventana completa: haga clic y arrastre el ratón diagonalmente desde la esquina superior izquierda a la inferior derecha para seleccionar objetos. Para ello, selecciónelos totalmente en la forma de ventana creada por la acción.
• Ventana de captura: haga clic y arrastre el ratón diagonalmente desde la parte superior derecha a la parte inferior izquierda para seleccionar todos los objetos que intersecan la forma de la ventana creada por la acción.

Para obtener más información, consulte Acerca de la copia y el desplazamiento de geometría y Procedimiento para copiar objetos entre entornos de pieza, ensamblaje y construcción.

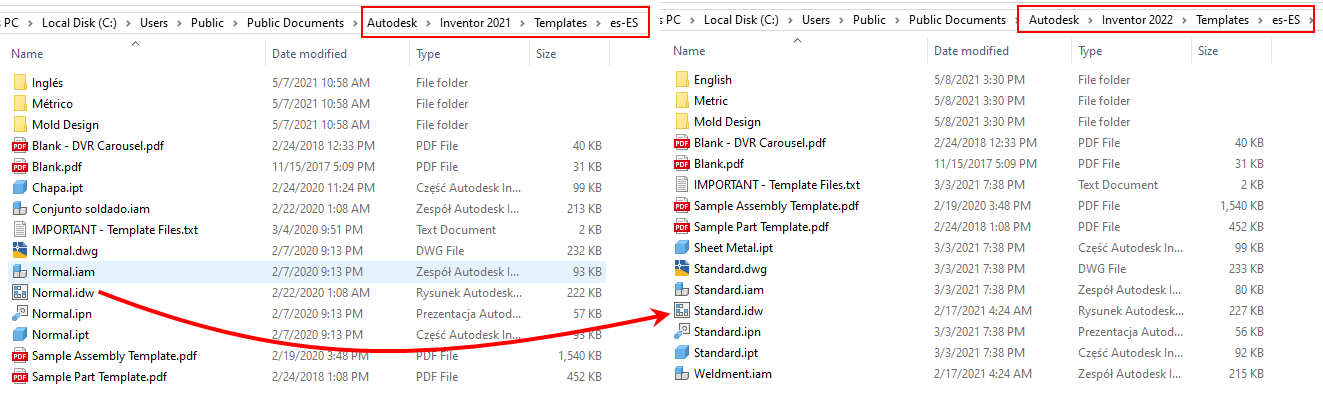

Plantillas localizadas

A partir de la versión Inventor 2022, todas las plantillas se llaman “Standard.xxx” durante la instalación. Este cambio es para las versiones localizadas de Inventor. Para utilizar plantillas localizadas creadas con una versión anterior a Inventor 2022, se recomienda cambiar el nombre de las plantillas antiguas por un nuevo nombre “Standard.xxx” como parte del proceso de migración de plantillas. Por ejemplo, cambie “Normal.idw” a “Standard.idw”.

Opciones de la aplicación

Hay una nueva opción disponible en Opciones de la aplicación ficha Visualización. La opción Actualizar automáticamente los documentos de referencia controla si se producen o no actualizaciones de color y visibilidad en los documentos de ensamblaje abiertos al modificar un subcomponente.

Para obtener más información, consulte Referencia de la ficha Visualización (opciones de la aplicación).

Resaltar nuevo

La interfaz y la información de herramientas de Resaltar nuevo se han mejorado para ofrecer mayor claridad al utilizar la opción.

Para obtener más información, consulte Procedimiento para resaltar los comandos nuevos y actualizados y las opciones de operaciones del panel de propiedades.

Vídeos de aprendizaje y contenido

Ya no se admite formato de vídeo Flash.

• Todos los vídeos Flash se eliminan del contenido de aprendizaje. El resto de vídeos no son archivos Flash y se pueden ver.
• Los vídeos de aprendizaje guiado de Inventor utilizan el formato WEBM y se pueden ver.
