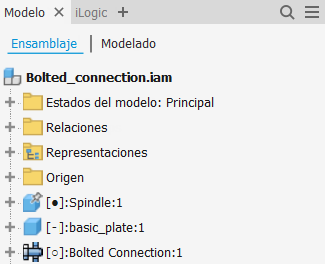

El estado de la restricción ahora se muestra por defecto en el navegador de ensamblajes como , o para indicar uno de tres estados:

• Totalmente restringido Un punto negro indica que el componente está totalmente restringido.



• Subrestringido Un punto hueco indica que el componente está subrestringido y requiere atención. Para solucionar este problema, abra el cuadro de diálogo Editar restricción donde se pueden identificar los posibles problemas.



• Desconocido Un guion indica que el estado de restricción del componente es desconocido. Para resolver este estado, regenere el ensamblaje: en la cinta de opciones, ficha Herramientas ficha Administrar panel Actualizar Reconstruir todo .



Utilice las nuevas opciones del menú Preferencias de visualización para:

• Ocultar totalmente restringida: solo muestra los componentes que tienen problemas de restricción.
• Mostrar estado de restricción: muestra todos los estados de restricción (, y )

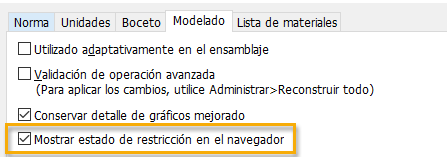

El nuevo parámetro, Mostrar estado de restricción en navegador, también está disponible en Herramientas Administrar Parámetros del documento ficha Modelado. Por defecto, el parámetro está activado.

Presentación de Inventor® Ideas

Para obtener más información, consulte Trabajo con el navegador de ensamblajes y Referencia de la ficha Modelado (parámetros del documento).
