Anotaciones 3D y definición basada en modelos
El comando Referencia parcial se añade a los estilos y anotaciones generales 3D.
Referencia parcial
El comando Referencia parcial se añade al panel Anotación general para que pueda establecer referencias en superficies irregulares.
Ahora puede crear referencias parciales de punto, círculo y rectángulo.
Para obtener más información, consulte Procedimiento para trabajar con anotaciones generales.
Añadir propiedades en 3DA

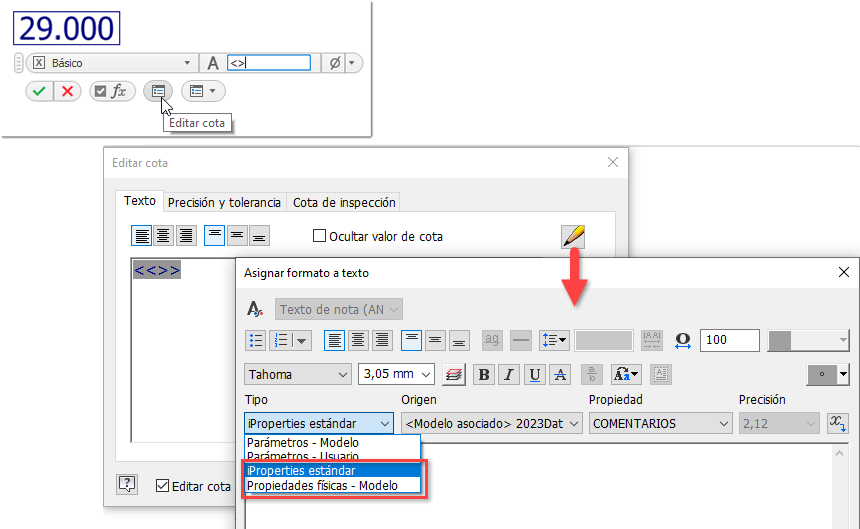

Las propiedades ahora están activadas al añadir texto a una anotación 3D.
Referencia parcial 3DA añadida a estilos
La opción Anotación 3D de referencia parcial para ANSI, DIN e ISO se añade a los estilos
Para obtener más información, consulte Editor de estilos y normas: referencia de normas.

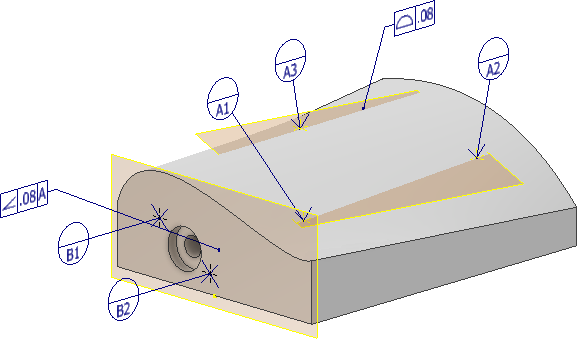

Plano de referencia parcial 3DA definido por el usuario
Ahora puede definir una operación de tolerancia mediante lo siguiente:
- 1, 2 o 3 puntos de boceto o de trabajo y un plano de referencia definido por el usuario.
- Centros y un eje definido por el usuario.
- Una referencia parcial existente y un plano de referencia definido por el usuario.
Inicie el comando Operación de tolerancia, seleccione la operación y, a continuación, haga clic en Aceptar. Después de insertar la anotación, haga clic en el menú desplegable para ver las opciones.
Para obtener más información, consulte Procedimiento para trabajar con anotaciones de operación de tolerancia y el Consejero de tolerancia.
Acceso a parámetros

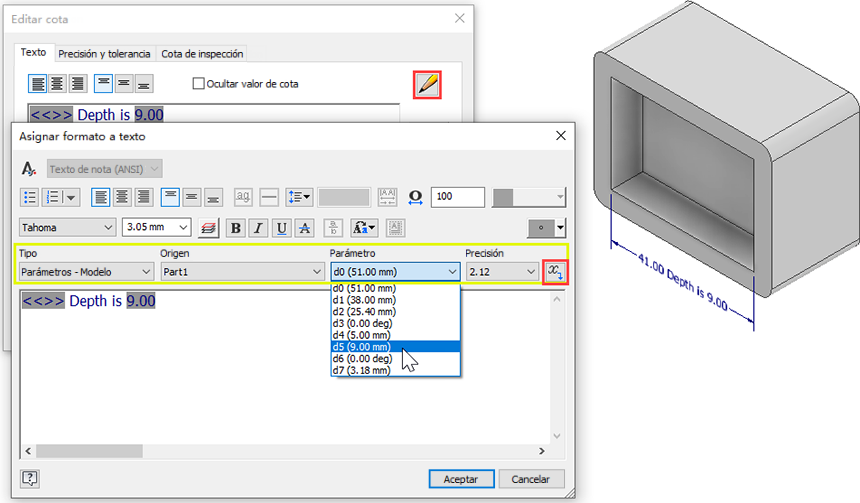

Las anotaciones 3D ahora pueden acceder a Parámetros para la entrada de texto.
Para obtener más información, consulte Referencia de Asignar formato a texto.
Consejero de tolerancia

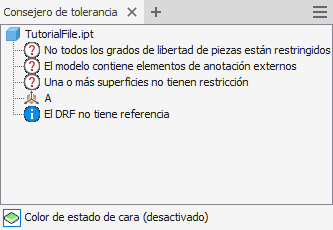

El Consejero de tolerancia se ha actualizado para admitir ASME 2009 e ISO 2012.
Para obtener más información, consulte Procedimiento para trabajar con anotaciones de operación de tolerancia y el Consejero de tolerancia.
Operación continua

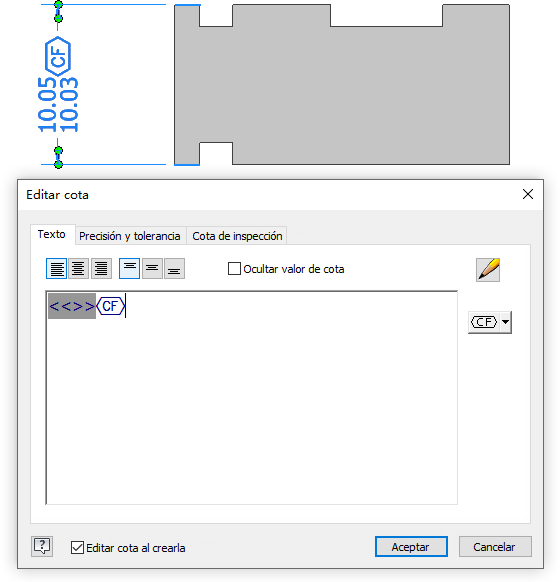

El símbolo de CF ahora está disponible en el cuadro de diálogo Editar cota 3DA y Asignar formato a texto.
Para obtener más información, consulte Referencia de Editar cota.
Mejoras en la estructura de referencia (DRF)

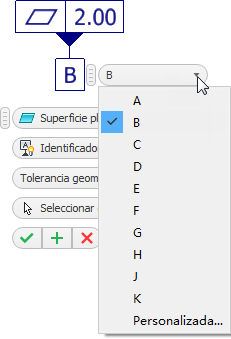

La lista DRF disponible se acorta a 10 elementos. Utilice Personalizado para una etiqueta DRF que no esté en la lista.
Si se utiliza una etiqueta de identificador de referencia que ya existe, se muestra un mensaje de advertencia.
Para obtener más información, consulte Procedimiento para trabajar con anotaciones de operación de tolerancia y el Consejero de tolerancia.

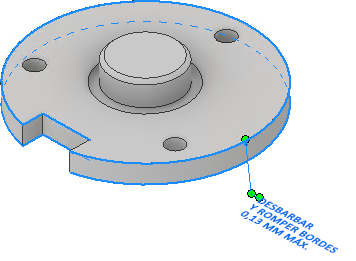

Asociar varias caras, aristas y vértices con una línea directriz 3D
Ahora puede asociar la geometría seleccionada con una única directriz 3D. Durante la creación o edición, haga clic con el botón derecho del ratón y seleccione Añadir/eliminar geometría asociada. Después, designe aristas, caras o vértices según sea necesario. Resalte la directriz después de crearla para ver la geometría asociada.
Acabado de superficie general y perfil de superficie general
- Se añade un nombre descriptivo al acabado de superficie general en la Nota general.
- Ahora puede acceder a un perfil de superficie general en la Nota general.

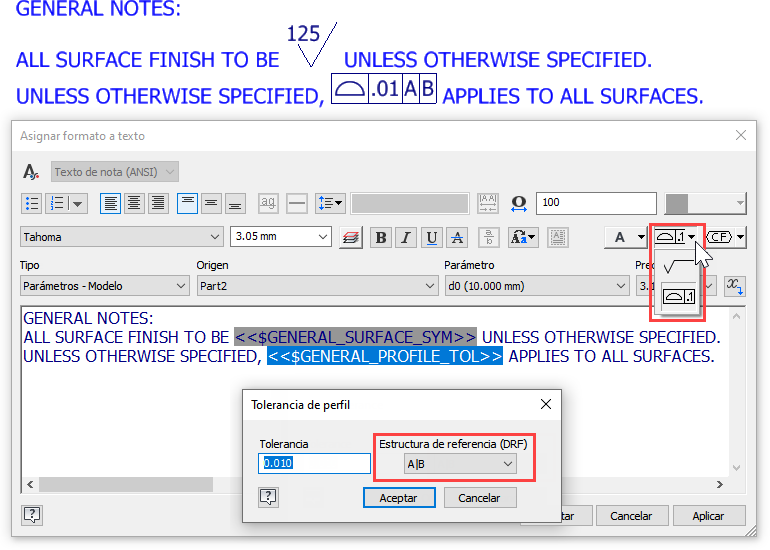

- Puede editar la tolerancia del perfil haciendo clic con el botón derecho en <<$GENERAL_PROFILE_TOL>> y eligiendo Editar tolerancia de perfil en el menú contextual.
- Ahora se puede asociar una Tolerancia de perfil con una DRF.
Para obtener más información, consulte Procedimiento para trabajar con texto y directrices.
Mostrar el borde rectangular para el texto de directriz y la nota general

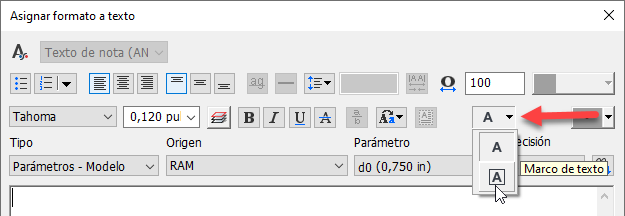

Ahora puede añadir la propiedad de borde rectangular para el texto de directriz 3D y la nota general mediante la opción del cuadro de diálogo Asignar formato a texto.
Presentación de Inventor® Ideas
Resaltado transversal de agujeros

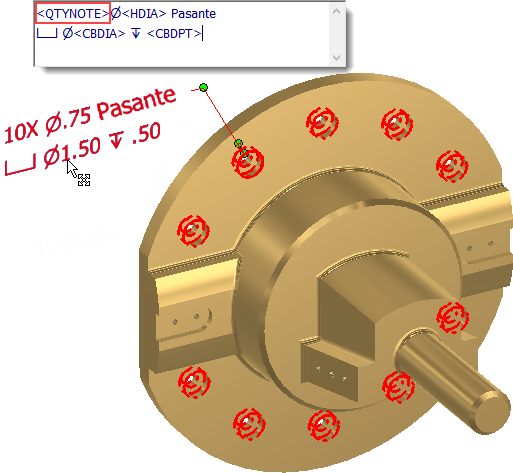

El resaltado transversal está activado para los agujeros que participan en una nota de agujero 3DA cuando se utiliza QTYNOTE.
Para obtener más información, consulte Procedimiento para trabajar con anotaciones generales.
