Mejoras en el ensamblaje

Obtenga más información sobre las mejoras realizadas en Inventor que afectan al entorno de ensamblaje.

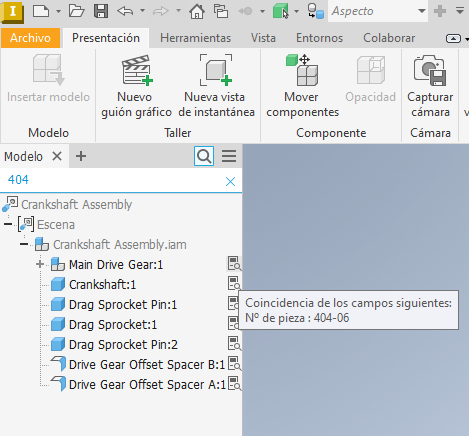

Mejoras en la presentación

En esta versión de Inventor, se ha añadido la capacidad de buscar iProperties de documento dependientes en el tipo de archivo IPN.

Ahora también puede seleccionar un estado del modelo deseado. Haga clic con el botón derecho en la escena, seleccione Representaciones en el menú contextual y, a continuación, seleccione el estado del modelo.

Metadatos de tarjeta de anotación

Presentación de Inventor® Ideas

Mejoras de Estados del modelo

No se captura la edición de cota inicial en la tabla Estados del modelo

Anteriormente, cuando se editaba una cota durante la creación, el valor inicial no editado se capturaba en la tabla Estados del modelo para todos los demás estados del modelo. Ahora, Inventor no trata un cambio de valor inicial como una edición y no lo capturará en la tabla Estados del modelo.

Presentación de Inventor® Ideas

Apertura de un archivo reciente en el que falta el estado del modelo vinculado o se ha cambiado su nombre

Anteriormente, abrir un archivo de la lista reciente con un estado del modelo específico podía hacer que Inventor generara un error de base de datos, lo que impedía que el archivo se abriera. Esto ocurría si el estado del modelo se había eliminado, renombrado o convertido en un iComponent. Ahora, los archivos con este error se abrirán en función de la configuración de apertura de su estado del modelo, que de forma predeterminada se abrirá en el último estado del modelo activo.

Iconos del navegador actualizados

Los siguientes iconos del navegador se han actualizado para que sean más fáciles de reconocer y sean más coherentes.

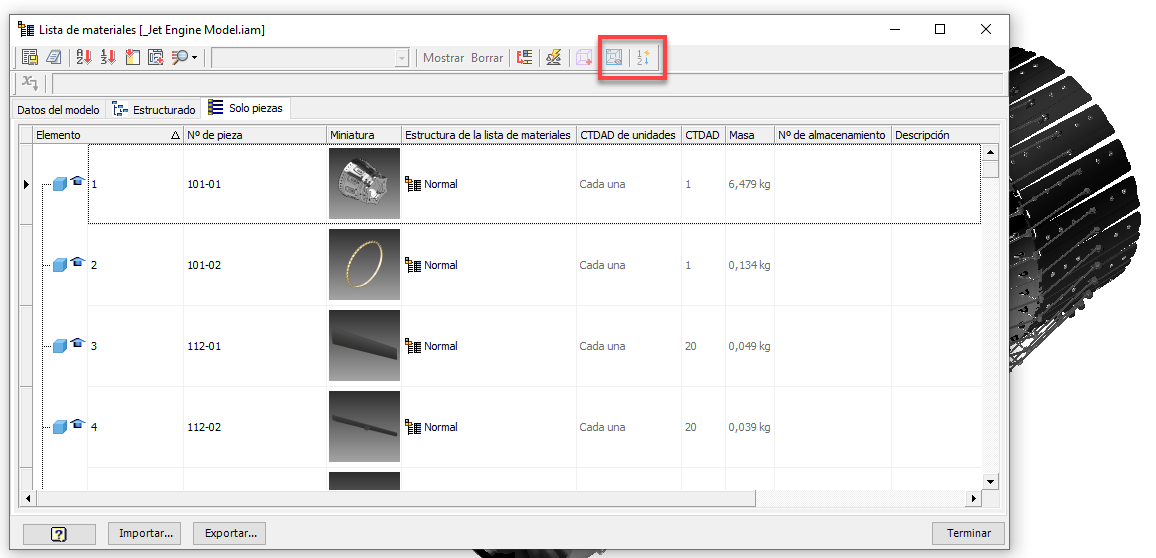

Nuevo conmutador de cantidad cero en la lista de materiales

Se ha rediseñado el cuadro de diálogo Lista de materiales. Se añaden directamente a la barra de herramientas dos opciones para mostrar u ocultar artículos con cantidad cero. Utilice el nuevo conmutador Ocultar/mostrar filas con cantidad cero de la barra de herramientas. Cuando está activo, también puede volver a numerar el orden secuencialmente mediante el nuevo conmutador Numeración automática secuencial.

Activa o desactiva la capacidad de mostrar u ocultar artículos con cantidad cero. Nota: Esto se ve afectado por la desactivación de componentes en estados del modelo.

Activa o desactiva la renumeración automática de elementos de forma secuencial. Nota: Esta opción solo está activada si está activado el conmutador Ocultar/mostrar filas con cantidad cero. Si está activado, cada estado del modelo puede tener su propia numeración exclusiva de la lista de materiales.

Para obtener más información, consulte Referencia de Lista de materiales.

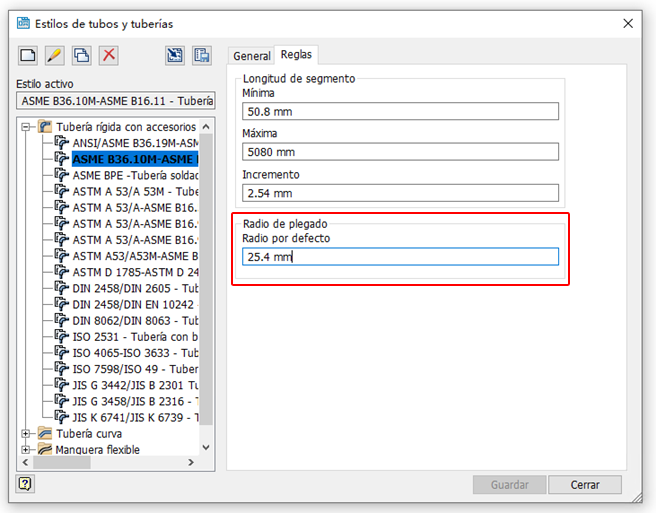

Mejoras de tubos y tuberías

Ahora, todos los valores predeterminados de Radio de plegado se guardan en el estilo de Tubos y tuberías exportado. El radio de curvatura en el estilo de Tubos y tuberías se puede exportar a un archivo XML y también se puede importar.
