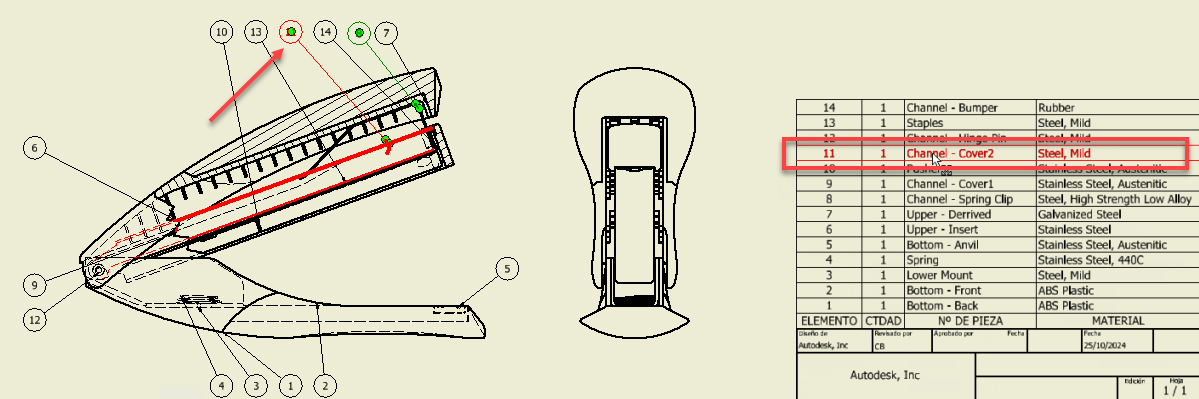

Resaltar referencias numéricas en la lista de piezas

Al seleccionar una o varias filas de la lista de piezas, las referencias numéricas correspondientes se resaltan. El resaltado cruzado de referencias numéricas ayuda a encontrar fácilmente las referencias numéricas correspondientes a la fila de la lista de piezas seleccionada, lo que facilita la localización de la geometría de la pieza con referencias numéricas.

Selección de componentes para resaltado transversal en fila de la lista de piezas

A partir de esta versión, al seleccionar una geometría, se resalta la fila correspondiente de la lista de piezas (asegúrese de que el filtro de selección "Seleccionar prioridad de pieza" esté activo). Esta función también se aplica a la selección de navegador.

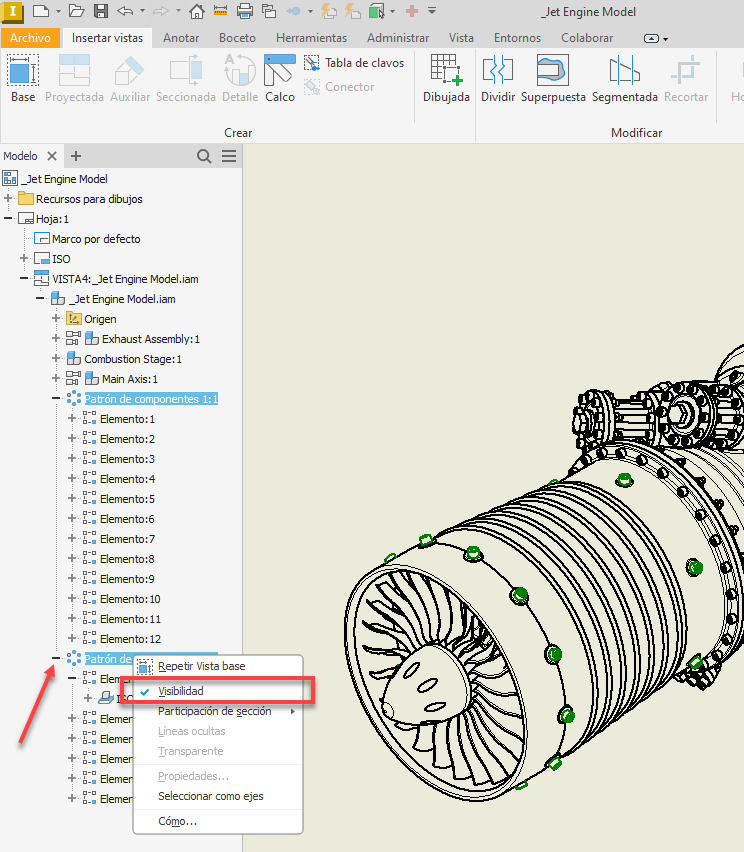

Selección del patrón de componentes

Ahora es posible seleccionar el patrón de componentes en el navegador de dibujos. Al seleccionar un patrón de componentes, se resalta la entrada del navegador para (solo) el patrón y todos los componentes de los gráficos que componen ese patrón (o patrón de patrones). Además, se han añadido las opciones Visibilidad y Seleccionar bordes al menú contextual.

Presentación de Inventor® Ideas

Presentación de Inventor® Ideas

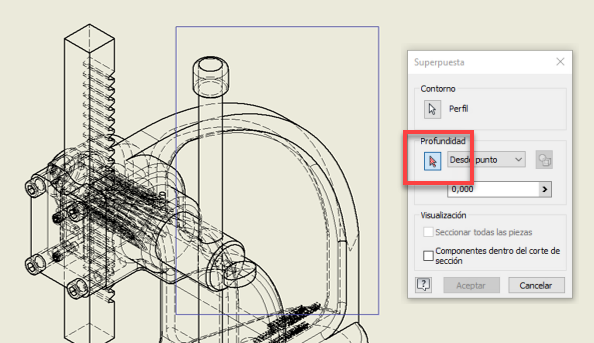

La selección de superposición Mostrar aristas ocultas es solo para la vista preliminar

El cuadro de diálogo de superposición se ha rediseñado para adaptarse mejor a los flujos de trabajo, lo que facilita su uso y hace que sea más intuitivo.

Los cambios son los siguientes:

• El control Aristas ocultas se mueve dentro del área Profundidad
• El control Aristas ocultas solo está activo cuando se han eliminado las líneas ocultas de la vista

Para obtener más información, consulte Para crear una superposición.
