Utilizar el bloqueo paralelo o perpendicular al medir

1. Haga clic en la ficha Revisar > panel Medir > menú desplegable Medir

2. Haga clic en la herramienta Medir área.

3. Pulse L para el paralelo o P para el perpendicular.

   O, en el panel Medir, haga clic en el menú desplegable Bloquear y elija entre lo siguiente:

   • Paralelo .
   • Perpendicular

4. En la vista de escena, desplace el ratón sobre el modelo y use el forzado de superficie para seleccionar una superficie. La medición será paralela o perpendicular a esta superficie.

5. Haga clic en el punto de inicio que define la distancia que desea medir en la vista de escena.

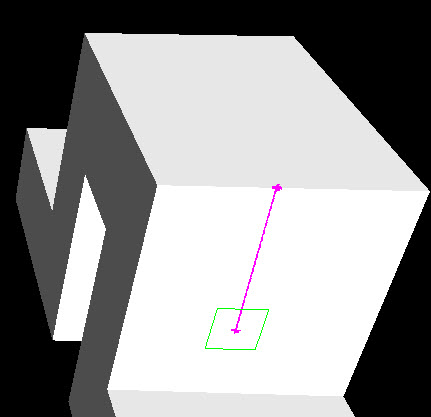

   La línea de medida se muestra como una línea magenta sólida cuando es paralela a la superficie del punto inicial:



   o como una línea amarilla sólida cuando es perpendicular a la superficie del punto inicial:



6. Haga clic en el punto de fin que define la distancia que desea medir en la vista de escena.

   La etiqueta de cota opcional muestra la distancia medida.

Entrada de comandos: pulse L (paralelo) o P (perpendicular) cuando utilice una herramienta de medición.
