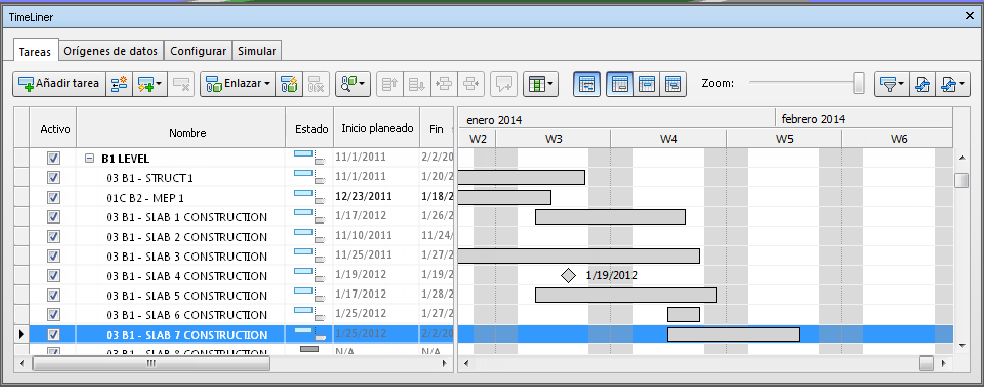

Ficha Tareas
La ficha Tareas permite crear y administrar las tareas de un proyecto. Muestra todas las tareas de la programación en una lista con formato de tabla. Puede usar las barras de desplazamiento en las partes inferior y derecha de la ficha para desplazarse de un registro de tarea a otro.
La vista de tareas
Las tareas se muestran en una tabla con varias columnas que proporciona cierta flexibilidad a la hora de consultar los registros. Puede:
- Mover o ajustar el tamaño de las columnas
- Ordenar los datos de las columnas en orden ascendente o descendente
- Añadir columnas de usuarios nuevos al conjunto de columnas creado por defecto
La jerarquía de tareas
Autodesk Navisworks TimeLiner admite la estructura jerárquica de tareas, según se importe de un origen de datos como, por ejemplo, Microsoft Project™ (consulte la ficha Origen de datos para obtener más información). La jerarquía puede expandirse o contraerse haciendo clic en los signos de más o menos, respectivamente, que aparecen a la izquierda de la tarea.
Los iconos de estado
Cada tarea tiene su propio estado identificado con un icono. Se dibujan dos barras distintas para cada tarea, para mostrar las relaciones planeadas con respecto a las reales. El color se utiliza para diferenciar las partes anteriores (azul), a tiempo (verde), posteriores (rojo) y planeadas (gris) de la tarea. Los puntos marcan las fechas planeadas de inicio y fin.
Si coloca el puntero del ratón sobre un icono de estado, se muestra una información de herramienta explicando el estado de la tarea.
Finalizado antes del inicio planeado.
Inicio anterior, fin anterior.
Inicio anterior, fin a tiempo.
Inicio anterior, fin posterior.
Inicio a tiempo, fin anterior.
Inicio a tiempo, fin a tiempo.
Inicio a tiempo, fin posterior.
Inicio posterior, fin anterior.
Inicio posterior, fin a tiempo.
Inicio posterior, fin posterior.
Iniciado después del fin planeado.
Sin comparación.
La casilla Activo
La casilla de la columna Activo permite activar y desactivar una tarea. Si una tarea está desactivada, no aparecerá en la simulación. En el caso de tareas jerárquicas, si se desactiva la tarea principal, se desactivarán automáticamente las tareas subordinadas.
Los menús contextuales
Si hace clic con el botón derecho en el área de tareas de la ficha, se abre el menú contextual, que permite gestionar las tareas de la programación.
- Copiar fecha/hora: copia los valores de fecha y hora en el campo seleccionado. Esta opción solo está disponible al hacer clic con el botón derecho en uno de los campos de fecha (por ejemplo, Inicio planeado). Nota: Actualmente, no se puede utilizar el método abreviado de teclado CTRL + C para copiar valores de fecha y hora.
- Pegar fecha/hora: copia los valores de fecha y hora. Para acceder a esta opción, debe hacer clic con el botón derecho en uno de los campos de fecha. Además, esta opción no está disponible, a menos que se haya copiado previamente una fecha/hora válida. Nota: Actualmente, no se puede utilizar el método abreviado de teclado CTRL + V para copiar valores de fecha/hora.
- Fechas planeadas activadas: permite simular las fechas planeadas de la tarea seleccionada. Esta opción se activa al hacer clic con el botón derecho del ratón en el campo Inicio planeado o Fin planeado.
- Fechas reales activadas: permite simular las fechas reales de la tarea seleccionada. Esta opción se activa al hacer clic con el botón derecho del ratón en el campo Inicio real o Finalización real.
- Fechas: permite simular las fechas reales y planeadas de la tarea seleccionada. Si no se activa ninguna de las fechas de la tarea, esta no aparecerá en la simulación.
- Añadir tarea: añade una nueva tarea a la programación. Esta opción se activa al hacer clic con el botón derecho del ratón en un área de la vista de tareas debajo de las tareas actuales.
- Enlazar selección actual: enlaza los elementos seleccionados actualmente en la escena a las tareas seleccionadas.
- Enlazar búsqueda actual: enlaza todos los elementos seleccionados en la búsqueda actual a las tareas seleccionadas. Consulte Buscar objetos para obtener más información sobre la búsqueda.
- Enlazar conjunto: enlaza todos los elementos que contiene un conjunto de selección a las tareas seleccionadas. Cuando se selecciona esta opción, aparece una lista con todos los conjuntos de selección y de búsqueda guardados en la escena actual. Seleccione el conjunto de selección o de búsqueda que desea enlazar a las tareas. Consulte Creación y uso de conjuntos de objetos Utilice conjuntos de objetos para obtener más información sobre el uso de conjuntos de selección y de búsqueda.
- Añadir selección actual: añade los elementos seleccionados actualmente en la escena a los elementos ya enlazados a las tareas seleccionadas. Nota: Consulte Seleccionar objetos para obtener más información sobre cómo seleccionar elementos en Autodesk Navisworks.
- Anular enlace: elimina el enlace de esta tarea.
- Añadir comentario: añade un comentario a la tarea. Consulte Uso de comentarios, marcas de revisión y etiquetas Ver comentarios y anotaciones para obtener más información.
- Rellenar hacia abajo: permite definir el tipo de tarea de todas las tareas seleccionadas en la vista de tareas para que coincida con la de la tarea seleccionada actualmente.
- Insertar tarea: permite insertar una nueva tarea encima de la seleccionada actualmente en la vista de tareas.
- Suprimir tarea: permite suprimir la tarea seleccionada actualmente en la vista de tareas.
- Tareas de adición automática: permite añadir automáticamente una tarea para cada capa superior, cada elemento superior o cada conjunto de búsqueda y selección.
- Buscar: permite buscar elementos en una programación en función de los criterios de búsqueda seleccionados en el menú Buscar. Esta opción se puede activar o desactivar en el Editor de opciones (Herramientas > TimeLiner > casilla de verificación Activar búsqueda).
Puede usar la selección múltiple (por ejemplo, manteniendo pulsadas las teclas Mayús o CTRL) para ejecutar la mayoría de comandos en varias tareas al mismo tiempo. Por ejemplo, si necesita suprimir todas las tareas, seleccione la primera tarea, mantenga pulsada la tecla Mayús, seleccione la última tarea y, a continuación, pulse Suprimir.
Botones de tareas
Añadir tarea
El botón Añadir tarea añade una nueva tarea a la parte inferior de la lista tareas.
Insertar tarea
El botón Insertar tarea inserta una nueva tarea encima de la seleccionada actualmente en la vista de tareas.
Tareas de adición automática
El botón Tareas de adición automática añade automáticamente una tarea para cada capa superior, cada elemento superior o cada conjunto de búsqueda y selección.
Suprimir tarea
El botón Suprimir tarea suprime las tareas seleccionadas actualmente en la vista de tareas.
Enlazar
El botón Enlazar permite:
- Enlazar selección actual: enlaza los elementos seleccionados actualmente en la escena a las tareas seleccionadas.
- Enlazar búsqueda actual: enlaza todos los elementos seleccionados en la búsqueda actual a las tareas seleccionadas. Consulte Buscar objetos para obtener más información sobre la búsqueda.
- Anexar selección actual: añade los elementos seleccionados actualmente en la escena a los elementos enlazados previamente a las tareas seleccionadas.
Enlazar automáticamente mediante reglas
El botón Enlazar automáticamente mediante reglas abre el cuadro de diálogo Reglas de TimeLiner, donde se pueden crear, editar y aplicar reglas para enlazar automáticamente la geometría del modelo a las tareas.
Anular enlace
El botón Anular enlace desenlaza la geometría del modelo de las tareas seleccionadas.
Buscar elementos
El botón Buscar elementos permite buscar elementos en una programación en función de los criterios de búsqueda que se seleccionen en la lista desplegable. Esta opción se puede activar o desactivar en el Editor de opciones (Herramientas > TimeLiner > casilla de verificación Activar búsqueda).
Subir
El botón Subir desplaza las tareas seleccionadas de la lista de tareas. Las tareas solo se pueden mover en su nivel actual de jerarquía.
Move Down
El botón Bajar desplaza las tareas seleccionadas hacia abajo en la lista de tareas. Las tareas solo se pueden mover en su nivel actual de jerarquía.
Sangrar
El botón Sangrar aplica a las tareas seleccionadas una sangría de un nivel en la jerarquía de tareas.
Anular sangría
EL botón Anular sangría anula en las tareas seleccionadas una sangría de un nivel en la jerarquía de tareas.
Añadir comentario
El botón Añadir comentario añade un comentario a la tarea. Consulte Uso de comentarios, marcas de revisión y etiquetas Ver comentarios y anotaciones para obtener más información.
Columnas
El menú desplegable Columnas permite elegir una de las tres configuraciones predefinidas de visualización de las columnas en la vista de tareas; básica, estándar o ampliada. También puede crear un conjunto de columnas personalizado en el cuadro de diálogo Elegir columnas de TimeLiner. Para ello, haga clic en Elegir columnas y, a continuación, seleccione Personalizar cuando haya configurado el conjunto de columnas deseado.
Filtrar por estado
El botón Filtrar por estado permite filtrar tareas en función de su estado. El filtrado de una tarea oculta temporalmente la tarea de las vistas Tarea y Diagrama de Gantt, pero no cambia la estructura de datos subyacente.
Exportar tabla de planificación
El botón Exportar tabla de planificación permite exportar una programación de TimeLiner como archivo CSV o archivo XML de Microsoft Project.
Vista de diagrama de Gantt
El diagrama de Gantt muestra un gráfico de barras de color que ilustran el estado del proyecto. Cada tarea ocupa una fila. El eje horizontal representa la duración del proyecto, desglosada en incrementos (por ejemplo, días, semanas, meses y años) y el eje vertical representa las tareas del proyecto. Las tareas se ejecutan secuencialmente, en paralelo o superponiéndose.
Puede arrastrar una tarea a distintas fechas, o hacer clic y arrastrar el fin de la tarea para alargar o acortar su duración. Los cambios se actualizan automáticamente en la vista de tareas.
Botones de diagrama de Gantt
Mostrar fechas
El menú desplegable Mostrar fechas le permite alternar entre del diagrama de Gantt Real, Planeado y Planeado respecto a real.
Mostrar u ocultar el diagrama de Gantt
Haga clic en el botón Mostrar/ocultar diagrama de Gantt para mostrar u ocultar el diagrama de Gantt.
Mostrar fechas planeadas
Haga clic en el botón Mostrar fechas planeadas para mostrar las fechas planeadas en el diagrama de Gantt.
Mostrar fechas reales
Haga clic en el botón Mostrar fechas reales para mostrar las fechas reales en el diagrama de Gantt.
Mostrar fechas planeadas respecto a reales
Haga clic en el botón Mostrar fechas planeadas respecto a reales para mostrar las fechas planeadas respecto a las reales en el diagrama de Gantt.
El control deslizante Zoom
El control deslizante Zoom le permite ajustar la resolución del diagrama de Gantt. La posición más a la izquierda selecciona el incremento más pequeño disponible en la línea de tiempo (por ejemplo, días); la posición más a la derecha selecciona el incremento más grande disponible en la línea de tiempo (por ejemplo, años).
Filtrar por estado
El botón Filtrar por estado permite filtrar tareas en función de su estado. El filtrado de una tarea oculta temporalmente la tarea de las vistas Tarea y Diagrama de Gantt, pero no cambia la estructura de datos subyacente.
Exportar tabla de planificación
El botón Exportar tabla de planificación permite exportar una programación de TimeLiner como archivo CSV o archivo XML de Microsoft Project.
