Medición de distancias usando las herramientas de medición

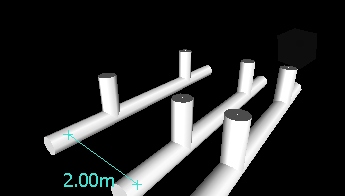

Medición de una distancia entre dos puntos

1. Haga clic en la ficha Revisar > panel Medida > menú desplegable Medida > De punto a punto .

2. Haga clic en el punto de inicio y de fin que definen la distancia que desea medir en la vista de escena.

   La etiqueta de cota opcional muestra la distancia medida.



Conservación del mismo punto de inicio cuando mide la distancia entre dos puntos

1. Haga clic en la ficha Revisar > panel Medida > menú desplegable Medida > De un punto a varios puntos .

2. Haga clic en el punto de inicio y en el primer punto de fin que desea medir. Aparecerá una línea de medición entre los dos puntos.

3. Haga clic para registrar el siguiente punto de fin que desea medir.

4. Repita este procedimiento para todos los puntos de fin que desee medir. La etiqueta de cota opcional siempre muestra la última distancia medida. El punto de inicio se mantiene siempre igual.

   Sugerencia: Si desea cambiar el punto de inicio, haga clic con el botón derecho en la vista de escena y seleccione otro punto de inicio.

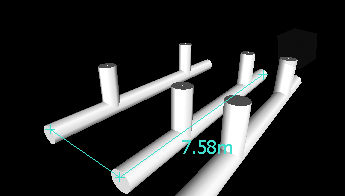

Medición de la distancia total en un recorrido

1. Seleccione la ficha Revisar > panel Medida > menú desplegable Medida > Línea de puntos .

2. Haga clic en el punto de inicio y en el segundo punto que desea medir.

3. Haga clic en el siguiente punto del recorrido.

4. Repita este procedimiento para medir todo el recorrido. La etiqueta de cota opcional muestra la distancia total del recorrido seleccionado.



   Sugerencia: Si desea cambiar el punto de inicio, haga clic con el botón derecho en la vista de escena y seleccione otro punto de inicio.

Medición de la distancia más corta entre dos objetos

1. Mantenga pulsada la tecla CTRL y seleccione dos objetos en la vista de escena con la herramienta Seleccionar .

2. Haga clic en la ficha Revisar > panel Medida > Medir la distancia más corta .

   El tamaño de la vista de escena se ajusta automáticamente al área medida. La etiqueta de cota opcional muestra la distancia más corta entre los objetos seleccionados.

Medición de la distancia más corta entre dos objetos paramétricos

1. Mantenga pulsada la tecla CTRL y seleccione dos objetos paramétricos en la vista de escena con la herramienta Seleccionar .

2. Abra la ventana Herramientas de medida y haga clic en Opciones.

3. En Editor de opciones > nodo Interfaz > página Medida, seleccione la casilla Utilizar líneas de centro y haga clic en Aceptar.

4. Haga clic en la ficha Revisar > panel Medida > Medir la distancia más corta .

   El cuadro Distancia y la etiqueta de cota opcional muestran la distancia más corta entre las líneas centrales de los objetos paramétricos seleccionados.



Conversión de las mediciones en anotaciones

1. Haga clic en la ficha Revisar > panel Medida y haga las mediciones que desee, por ejemplo, la distancia entre dos puntos.

2. Haga clic en la ficha Revisar > panel Medida > Convertir en anotación .

   Los marcadores finales, las líneas y las etiquetas de cota (si existen) de la medición actual se convierten en una anotación y se almacenan en el punto de vista actual.



Modificación del grosor y el color de las líneas de medición

1. Abra la ventana Herramientas de medida y haga clic en Opciones.
2. En Editor de opciones > nodo Interfaz > página Medir, introduzca el número deseado en el cuadro Grosor de línea.
3. Seleccione el color correspondiente en la paleta Color. Por defecto, las líneas de medición son blancas.
4. Haga clic en Aceptar.

Eliminación de las líneas de medida

1. Haga clic en la ficha Revisar > panel Medida > menú desplegable Medida > Borrar .
