Calcular ángulos, áreas y distancias

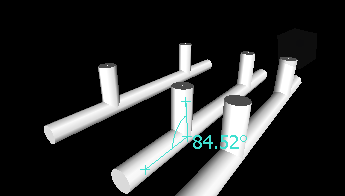

Para calcular el ángulo entre dos líneas

1. Haga clic en la ficha Revisar > panel Medida > menú desplegable Medida > Ángulo .

2. Haga clic en un punto en la primera línea.

3. Haga clic en el punto de la primera línea que interseca con la segunda línea.

4. Haga clic en un punto en la segunda línea. La etiqueta de cota opcional muestra el ángulo calculado entre las dos líneas.

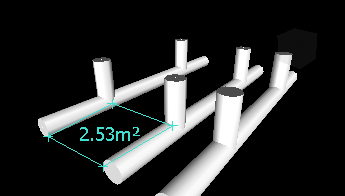

Calcular el área de un plano

1. Haga clic en la ficha Revisar > panel Medida > menú desplegable Medida > Área .

2. Haga clic para registrar una serie de puntos que definan el perímetro del área que desea calcular. La etiqueta de cota opcional muestra el área del perímetro descrito desde el primer punto, tal y como se proyecta en el plano del punto de vista.



   Nota: Para que el cálculo sea preciso, todos los puntos que se agreguen deben estar en el mismo plano.

Calcular la suma total de varias mediciones de punto a punto

1. Haga clic en la ficha Revisar > panel Medida > menú desplegable Medida > Acumular .

2. Haga clic en el punto de inicio y de fin de la primera distancia que desea medir.

3. Haga clic en el punto de inicio y de fin de la siguiente distancia que desea medir.

4. Repita este procedimiento si necesita medir más distancias. La etiqueta de cota opcional muestra la suma total de todas las mediciones de punto a punto.
