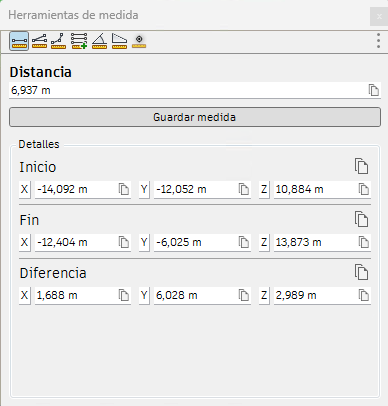

Ventana Herramientas de medida
La ventana Herramientas de medida es una ventana anclable que muestra los resultados de la medida a la vez que realiza las medidas en la vista de escena.
En cualquier medición, las coordenadas X, Y y Z de los puntos Inicio y Fin se muestran en los cuadros de texto que hay bajo los botones, junto con la información de la Diferencia y Distancia absolutas. Si utiliza una medición acumulativa, como Línea de puntos o Acumular, el campo Distancia muestra la distancia acumulada de todos los puntos registrados en la medición.
Si el modelo contiene alineaciones civiles, también se muestra la distancia a lo largo de la alineación y el desfase (positivo = derecho, negativo = izquierdo). La lista desplegable proporciona más información, incluida la alineación activa y la elevación.
Usar la ventana Herramientas de medida
- Haga clic en la ficha Revisar > panel Medir > Panel Medir.
- Utilice los botones de la parte superior izquierda para seleccionar la herramienta que desea utilizar.
Copiar valores de medida
- Haga clic en el botón Copiar
situado junto al campo correspondiente.
Puede copiar valores individuales o todos los valores de cada sección del área Detalles.
Guardar valores de medida
Haga clic en Guardar medida.
Las medidas actuales se guardan en el cuadro de diálogo Medidas guardadas.
Utilice el cuadro de diálogo Medidas guardadas para cambiar el nombre de las medidas guardadas y para suprimir o exportar conjuntos de medidas guardadas.
También puede expandir y contraer conjuntos de medidas, así como borrar todo el contenido del cuadro de diálogo.
