Requisitos de diseño para un modelo: Método de Robot Structural Analysis

Utilice el método de cálculo de fuerzas internas recomendado para usuarios avanzados de Robot.

La extensión importa las fuerzas internas del modelo de Robot.

Vigas

• Deben ser lineales.
• Deben ser formas estándar de AISC con alas anchas.

  En Robot, seleccione el catálogo de perfiles AISC.

  1. Seleccione Herramientas Preferencias para el proyecto Catálogos Perfiles de acero y madera.
  2. En la lista del catálogo, seleccione AISC 14.0 (formas americanas laminadas en caliente) y haga clic en Aceptar.
• Deben estar en plano.
• No pueden cruzar otras vigas.
• No pueden formar una cadena de cojinetes circular con otras barras.
• La losa y todas las vigas deben estar asociadas al mismo nivel.

Losas

• Un grupo de selección incluye exactamente una losa que refuerza todas las barras.
• El área de diseño completa debe estar dentro de la losa (no debe haber ningún borde dentro del área de diseño).
• La losa debe ser superficial (no debe haber losas deformadas).

Configuración de geometría

Nota: Si el modelo no cumple los requisitos de geometría, la extensión trata las vigas como no compuestas durante la verificación. Esto provoca momentos negativos en la mayoría de las vigas y tensiones en la losa de hormigón armado.

• Defina las relajaciones de los extremos de la viga en Rótula-Rótula.
  Nota: En Robot, Empotrado-Empotrado es el parámetro por defecto para las relajaciones de los extremos de viga.
  1. Seleccione las vigas y haga clic en Geometría Relajaciones.
  2. En el cuadro de diálogo Relajaciones, seleccione Rótula-Rótula y haga clic en Aplicar.
  3. Acepte los cambios en el modelo.

     Una vez modificado el modelo, realice los cálculos estáticos para obtener resultados actualizados.

• En Robot, en el cuadro de diálogo Modelo de cálculo del panel, seleccione la opción No hay elementos finitos para una losa:
  1. Seleccione la losa.
  2. Haga clic en Geometría Propiedades Modelo de cálculo del panel.
  3. En el cuadro de diálogo Modelo de cálculo del panel, haga doble clic en Tablero unidireccional.

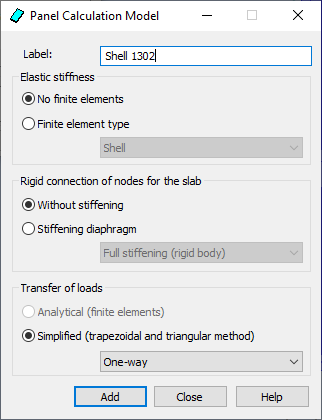

     Se abre otro cuadro de diálogo Modelo de cálculo del panel.

  4. En Rigidez elástica, seleccione No hay elementos finitos. Haga clic en Añadir y cerrar.
     Nota: No se puede modificar el conjunto de parámetros por defecto. Cambie la etiqueta de Tablero unidireccional por defecto para guardar los cambios.

  5. En el cuadro de diálogo Modelo de cálculo del panel, compruebe si el campo Panel muestra los paneles a los que se debe asignar el modelo de cálculo.
  6. Haga clic en Aplicar y acepte los cambios en el modelo.
Nota: Después de modificar el modelo, realice los cálculos estáticos para obtener resultados actualizados.

Advertencias sobre las relajaciones de nudos

Durante los cálculos de diseño basados en el método Robot Structural Analysis, es posible que reciba varios mensajes de advertencia debidos a la existencia de demasiadas relajaciones en algunos nudos. Este tipo de advertencias son informativas y no implican ningún riesgo para el modelo, ya que Robot aplica restricciones automáticas durante los cálculos.
