Definición del tipo de barra: ficha Viga

Utilice este cuadro de diálogo para definir los parámetros de una viga de hormigón armado.

Acceso

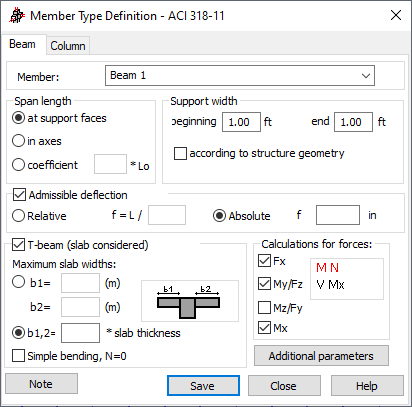

Elementos del cuadro de diálogo

Miembro
Muestra el nombre del tipo de barra seleccionado. El nombre por defecto es: "Viga" y se le asigna el primer número disponible. También puede introducir un nombre exclusivo en lugar del nombre por defecto.
Longitud del tramo

Contiene opciones que definen la longitud de cálculo de una viga. La longitud se puede definir de estas tres formas:

  • Luz entre apoyos: la distancia entre las luces entre apoyos se adopta como una longitud de dimensionamiento.
  • Dist. entre ejes de apoyo: la longitud de dimensionamiento es igual a la longitud de la viga.
  • Coeficiente e introduzca un valor: el valor se convierte en el coeficiente por el que se multiplica la longitud en las luces entre apoyos para obtener el valor necesario. Por ejemplo, si introduce el valor 0.25, esto significa que el valor necesario es igual a ¼ de la longitud en las caras de apoyo. L 0 indica la longitud de la viga entre los nudos.
Longitud apoyada
Contiene opciones que definen la anchura de los apoyos. La anchura de los apoyos puede definirse de dos maneras:
  • Manualmente: para definir manualmente la anchura del apoyo, introduzca los valores necesarios en los campos Inicio y Fin.
  • Conforme con la geometría de la estructura.

    Si los datos relativos a la geometría del apoyo se deben extraer directamente del modelo de la estructura, seleccione la opción conforme con la geometría de la estructura. En este caso, las dimensiones de los apoyos se calculan a partir de la proyección de las dimensiones de los elementos de apoyo sobre el eje de la viga.

Flecha admisible
Define la flecha máxima calculada respecto a las condiciones normativas para las vigas de hormigón armado. Se puede definir de dos formas.
  • Flecha absoluta: introduzca el valor de la flecha.
  • Flecha relativa: la flecha se define con respecto a la longitud de la barra (p. ej. L/200).

    Si se exceden los valores admisibles, se mostrarán las tablas de resultados de los cálculos.

    Nota: No es necesario definir los valores de flecha admisible.
Losa colaborante

Esta opción permite dimensionar vigas de hormigón armado definidas como rectangulares bajo la losa como vigas en T (vigas consideradas integralmente con losas). Si se selecciona una viga en T (losa colaborante), su dimensionamiento está activo.

Esta opción influye en la definición de la sección transversal y los esfuerzos internos.

Los campos de edición b1 y b2 están disponibles, donde puede especificar los valores de las anchuras máximas de losa efectivas. Se pueden definir como la multiplicación del espesor de la losa. El valor b1 se corresponde con el panel ubicado en la parte Y+ de la barra, mientras que b2 con la parte Y-. Si la viga se coloca en el borde de la viga, la anchura adecuada del ala se reduce a cero. No se tiene en cuenta ninguna otra limitación geométrica para la definición de la sección transversal.

La definición de una viga en la losa se justifica si la barra se encuentra en el plano del panel (se puede definir de forma adicional una excentricidad para la viga). Si la barra no se encuentra en el plano del panel, se presupone que la anchura de losa efectiva es igual a cero. Dado que las vigas se tratan en el cálculo de hormigón armado como flexión simple o flexión con fuerza axil, la sección transversal simétrica se utiliza en el cálculo de hormigón armado. La suma de ambas alas simétricas es igual a la suma de la anchura real del ala de la estructura. Sección transversal basada en la sección transversal de la barra, la sección transversal de la pletina (espesor) y la distancia entre el centro de gravedad (GC) entre esas dos secciones transversales. Si no hay excentricidades y los centros de gravedad se encuentran en el mismo punto, las alas se encuentran en el centro de la sección (se parece más a una sección transversal que a una sección en T). Para crear una sección en T real, las excentricidades deben ser iguales a la mitad de la distancia desde la parte superior hasta el centro de gravedad de la barra reducida a la mitad del espesor de la losa.

Los esfuerzos internos de las barras se modifican mediante los esfuerzos de losa de EF. El procedimiento se describe en el tema de ayuda Cálculos de vigas en T de hormigón armado con losa colaborante. Dado que el cálculo de los esfuerzos internos se basa en EF, la integración del área (anchura del ala) tiene en cuenta la geometría real de la losa, incluidos los bordes y los huecos.

En este algoritmo, se utiliza también la opción "Flexión simple, N = 0". Si se selecciona "Flexión simple N=0", el programa intenta encontrar automáticamente la anchura del ala donde la suma de los esfuerzos de membrana equilibra las fuerzas axiles en la viga generadas normalmente por las excentricidades. Las fuerzas axiles de la sección en T final se reducen a cero o casi a cero a expensas del crecimiento de los momentos. Esta opción es útil cuando la viga se dimensiona como un elemento de flexión simple.
Nota: Las vigas en T (vigas consideradas integrales con la losa) se pueden definir para dos tipos de estructura: Lámina 3D y Pletina; estas opciones no están disponibles para el resto de los tipos de estructura. Los resultados de los cálculos de vigas de hormigón armado en los que se ha tenido en cuenta una viga en T (viga considerada integral con la losa de hormigón armado) se muestran en el cuadro de diálogo Mapas para las barras (ficha Dimensionamiento) y en las tablas de esfuerzos internos. Las vigas de hormigón armado también se pueden dimensionar en el módulo Vigas (hormigón).
Cálculos para los esfuerzos

Las vigas de hormigón armado pueden diseñarse para un conjunto seleccionado de fuerzas:

  • Fuerza axial FX
  • Momento flector y fuerza transversal My / Fz
  • Momento flector y fuerza transversal Mz / Fy
  • Momento torsor Mx.
